利用51單片機和半導體制冷

近幾十年來 ，隨著人類科學技術 的進步 ，材料 的發展 13新月異 ，半導體制冷材料就是其中一種新興的熱 門材料 ，而半導體制冷則是在半導體制冷材料基礎上發展起來的一門新技術川，是一種具有 良好前景的制冷方式 。半導體制冷也稱熱電制冷 ，它是利用特種半導體材料構成的 P—N結 ，形成熱電偶對 ，通過直流電制冷的一種新型制冷方式 。與傳統的制冷技術相 比，它的優點在于 ：（1）結構簡單，沒有機械運動部件 ，無噪音 、無磨損 、無污染 、壽命長 、可靠性高 ； （2）制冷 、加熱速度快，控制靈活可靠 ；（3）冷熱轉換有可逆性 ，只要改變 電流方向，就可以使半導體在制冷和加熱模式之間轉換 ；（4）熱 電堆可 以任意排布 、大小形狀可變 f。世界各 國在半導體制冷技術方 面進行了大量理論和應用研究 ，并組織和進行 了不 同類 型和系統的樣機研制 ，大大推進 了半導體制冷技術的發展 J。總之 ，基于半導體制冷片的這些優點，使其應用范圍滲透到各個行業，尤其在制冷量不大 ，又要求裝置小型化 的場合 ，更有其優越性 ，甚至在某些方面有著壓縮式無法替代的能力I。本文設計的基于單片機的半導體制冷片溫度控制系統對有功率耗散的開關電源的單元電路等進行控制，從而測量并控制一些設備的溫度 ，保證其正常工作 ，該系統可 以用于小型恒溫醫療 、家用電器等領域，具有廣泛的應用范同。

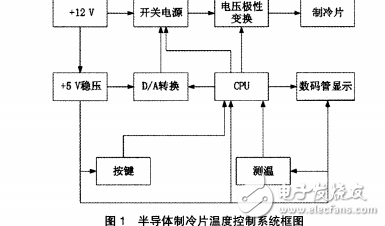

1 控制 系統 組成基于單片機的半導體制冷片溫度控制系統的結構框圖如圖 1所示 ，主要包括以下幾個部分 ： 1．1 電源部 分本研究系統共設有兩部分 電源 ，分別是線性穩壓 電源集成 電路 U2和輸出電壓可調開關穩壓電源集成電路 U4。其中外接的測試 電源 +12V，經由 U2 穩壓后輸 出穩定 的 +5V電壓 ；另一部分是單片機 u1通過控制 U4調整輸出電壓 的大小 ，直接給半導體制冷片提供電源 。但是當單片機的 16腳輸出高電平時 ，JP4無 電壓輸出，制冷 片不工作 。
