本文由10G以太網的要求，介紹了新的激光優化多模光纖的性能特征。以及長飛光纖光纜有限公司憑借PCVD （Plasma-activated Chemical Vapor Deposition）工藝的優勢，所開發的符合10G以太網傳輸標準的激光優化多模光纖―超貝光纖。

　　1、10G以太網多模光纖

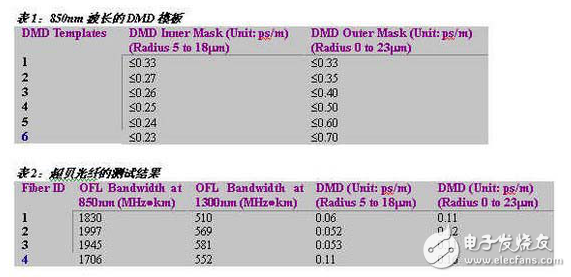

　　10G以太網使用LD（Laser Diode）作為光源和多模光纖為傳輸媒介。為了在850nm波長窗口在多模光纖上達到300米以上的傳輸距離，標準TIA/EIA-455-203［3］和TIA/EIA-492AAAC［4］分別對注入條件和光纖的性能進行了定義。其中要求入纖光功率分布符合FOTP-203標準。標準TIA/EIA-492AAAC規定了850nm波長激光優化的50/125mm梯度折射率多模光纖的具體指標。對光纖帶寬的要求為：在滿注入OFL（Over-Filled Launch）條件下（TIA/EIA-455-204）［5］，850nm的OFL帶寬大于等于1500MHz·km，1300nm的OFL帶寬大于等于500MHz·km。同時對纖芯的差分模延遲DMD （Differential Mode Delay） 測試（TIA/EIA-455-220）必須在表1所給出的模板范圍內。

　　多模光纖的滿注入OFL（Over-filled Launch）帶寬反映的是對光纖在LED光源環境下的帶寬性能指標，測試時，多模光纖的所有傳導模式均被激發［6］。而激光優化多模光纖的DMD測試必須遵從TIA/EIA-455-220［7］標準。該標準定義了DMD測試的整個過程，包括光源，定位裝置，接收系統以及測試程序。標準要求注入待測光纖的光斑必須是單模的，在850nm波長，其模場直徑約在5mm，而且對光脈沖的時域脈寬和譜寬也做了詳細的規定。總之，單模的，足夠短，以及窄譜寬的光脈沖是好的。同時對定位系統的精度，注入脈沖的耦合條件，以及接收系統的線性和響應也給出了各自的要求。需要專門的DMD測試裝置。

　　根據IEEE802.3ae標準，當光源的功率分布符合TIA/EIA-455-203 標準，同時多模光纖的性能符合TIA/EIA-492AAAC標準時，在850nm波長，保證光纖的有效帶寬EBW（Effective Bandwidth）大于2000MHz·km，在10Gigabit的網絡系統中達到300米以上的傳輸距離。

　　2、超貝光纖

　　為什么在100Mbps時可以支持2000米的多模光纖，在1Gbps時只能支持550米？主要原因正是由于多模光纖的DMD現象。經過測試，我們發現，多模光纖在傳送光脈沖時，光脈沖在傳送過程中會發散展寬，當這種發散狀況嚴重到一定程度后，前后脈沖之間會相互疊加，使得接受端根本無法準確分辨每一個光脈沖信號，這種現象我們稱為DMD（Differential Mode Delay）。其主要原因在于：一、纖芯折射率分布的不完美。普通多模光纖由于預期使用于LED光源的網絡，在滿注入條件下，脈沖能量主要分布在中間模式群，高階模式群和低階模式群的影響相對不明顯。但在DMD測試中，在不同的入射位置，這些高階模式群和低階模式群的影響將導致光脈沖變形和分裂。二、光纖的中心凹陷。光纖的中心凹陷是指在纖芯中心的折射率明顯下降的現象。這種凹陷和光纖的制造過程有關。這種中心凹陷將極大地影響光纖的傳輸特性，降低光纖的性能。
