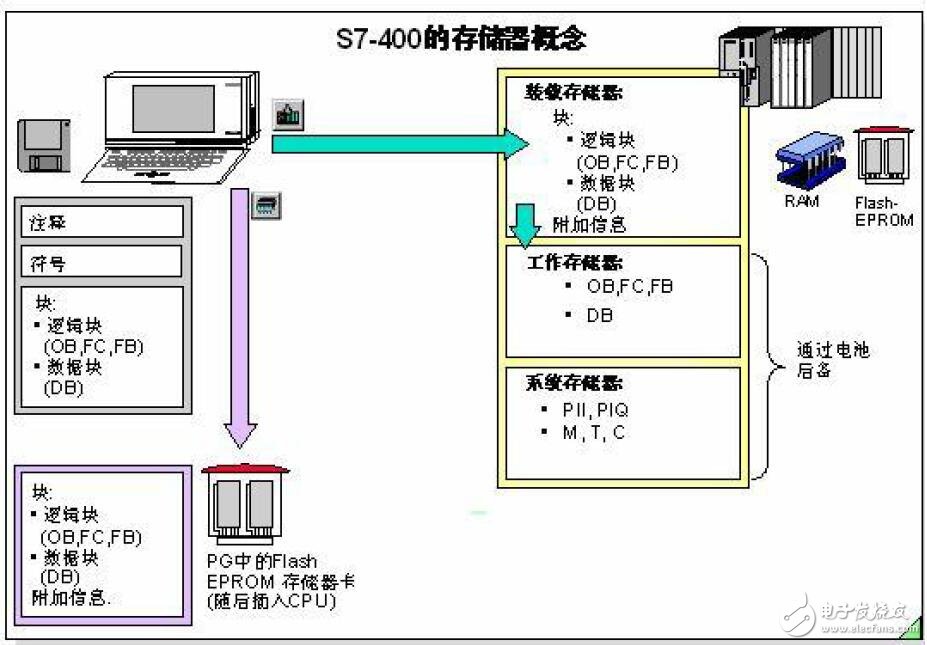

S7 400CPU的存儲區可以劃分為三個區域：系統存儲器、工作存儲器、裝載存儲器。

　　系統存儲器（System Memory） 用于存放輸入輸出過程映像區（PlI，PIQ ）、位存儲器（M）。定時器（T）和計數器（C））、塊堆棧和中斷堆棧以及臨時存儲器（ 本地數據堆棧Local data Lack）。

　　工作存儲器（Work Memory）用于存放與運行相關的程/ 序和數據。S7-400CPU 的工作存儲器，一半用于存儲與運行相關的程序代碼（Code Memory），另一半存儲與運行相關的數據通過后備電池保持。如（Data），|這是一個固定分配。工作存儲器集成在CPU 中且不能擴展，果工作內存對于一個應用程序來說不夠大，則必須使用帶有更大內存的CPU。除了CPU417-4 （6ES7 417-4XL00-0AB0 V1.1~V3.1）可以通過插入專用的存儲卡來擴展工作存儲器外，其它型號的CPU 的。工作存儲器都無法擴展。

　　裝載存儲器（Load Memory）是存放用戶項目中不包含符號地址分配或主釋（這些保留在編程設備的存儲器中）的所有用戶程序和數據。裝載存儲器可以是外部擴展存儲卡或是內部集成的RAM。在S7-400 中，存儲器卡（RAM 或Flash EPROM） 可以擴展集成的裝載存儲器。由于集成的裝載存儲器容量有限，如果程序大于內置的裝載存儲器，則需要配置存儲卡（RAM 或Flash EPROM）。RAM卡跟CPU 內置的RAM 區形成無縫連接，完成擴展功能。而Flash Eprom 卡與內置RAM 區是各自獨立的。
