目前通信業務設備的接口應用中，百分之九十以上的接口是2M的接口，本人在實際工作中，發現很多問題都是由于對2M接口不了解，導致問題的復雜化，為此，希望在這篇文章中對2M接口的基本知識點進行匯總和歸類，給大家一個參考，如有不正確的地方，歡迎大家進行交流。
一、 硬件接口類型：主要有非平衡的75歐姆，平衡的120歐姆兩種接口類型。目前通信機房內的2M接口基本上是非平衡的75歐姆物理接口（一收一發），部分在電信機房內使用的是平衡式120歐姆物理接口（一收一發兩地）。

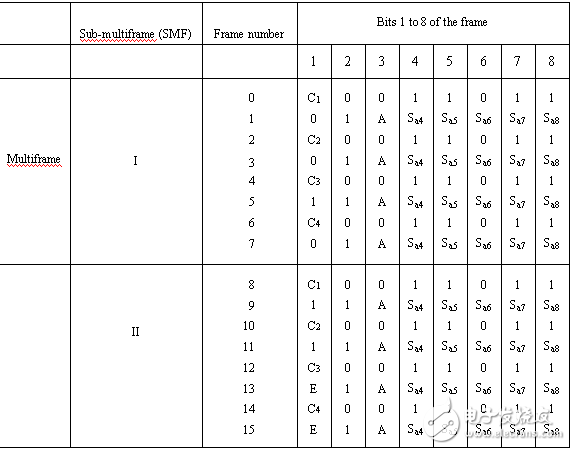

二、 2M的幀結構。以前經常有人問，2M到底是什么？有些什么東西？現在，向大家詳細進行介紹一下。
1、 信號的傳輸首先是將模擬信號轉化成數字信號，目前廣泛使用的是脈沖編碼調制（即PCM）編碼進行模數轉換。
2、 在進行信號數字化后，為了適合數字傳輸線路上的傳輸特性還需進行傳輸碼型編碼，2M使用的傳輸碼型是HDB3碼。HDB3碼的主要特點是“0”碼變換后仍是“0”碼不變，“1”碼交替變換為+1或-1，當碼字序列中的的“0”碼多于3個時，則第4個“0”碼就用一個傳號代替，用來增加其定時時鐘信息的含量以利于時鐘提取。
2M是2048kbit/s的簡稱，那2048kbit/s是怎么計算出來的呢，2M有幀的這種概念，一幀內有32個時隙，每個時隙由8個BIT組成，1秒傳送的幀數是8000幀，因此，總的速率就是32*8*8000=2048kbit/s。2M內的每個信道的速率算法如下：8*8000=64kbit/s，這就是64K信道的由來
