Renesas公司的RZ-A1L系列(R7S721020)是基于ARM Cortex-A9內核的單片MCU,集成了配置一個系統所需的外設,如3MB RAM,多功能不定時器,OS定時器,實時時鐘,帶FIFO的串行通信接口, 串行通信接口,I2C總線接口,串行聲接口,媒體本地總線, SCUX, CAN接口, IEBus控制器, Renesas SPDIF 接口,CD-ROM譯碼器,ADC,SPI多I/O總線控制器,LIN接口,以太網控制器,USB 2.0,視頻顯示控制器,SD主接口,MMC主接口,中斷控制器模塊,捕獲引擎單元和通用I/O端口等.CPU工作頻率高達400MHz,主要用在家用電器,工業設備,建筑維護系統,電網,汽車以及交通設施.本文介紹了RZ/A1L系列產品主要特性,框圖, RZ/A1H系列RSK入門評估板主要特性,框圖,電路圖和PCB元件布局圖.

This LSI is a single-chip microcontroller that includes an ARM Cortex?-A9 processor along with the integrated peripheral functions required to configure a system.

This LSI includes a 32-Kbyte L1 instruction cache, a 32-Kbyte L1 data cache, and a 128-Kbyte L2 cache. This LSI also includes on-chip peripheral functions necessary for system configuration, such as a 3-Mbyte large-capacity RAM (128 Kbytes are shared by the data-retention RAM), data-retention RAM, multi-function timer pulse unit 2, OS timer, realtime clock, serial communication interface with FIFO, serial communication interface, I2C bus interface, serial sound interface, media local bus, SCUX, CAN interface, IEBus?* controller, Renesas SPDIF interface, Renesas serial peripheral interface, SPI multi I/O bus controller, CD-ROM decoder, A/D converter, LIN interface, Ethernet controller, USB 2.0 host/function, video display controller 5, capture engine unit, SD host interface, MMC host interface, interrupt controller modules, and general I/O ports.

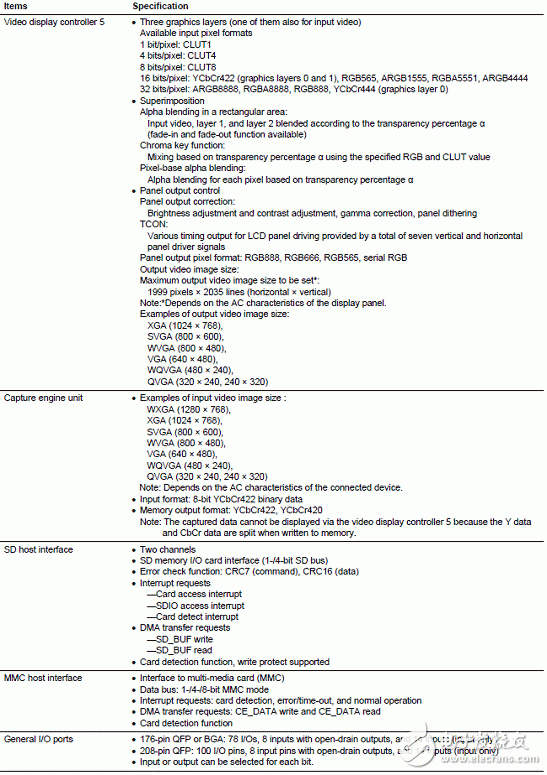

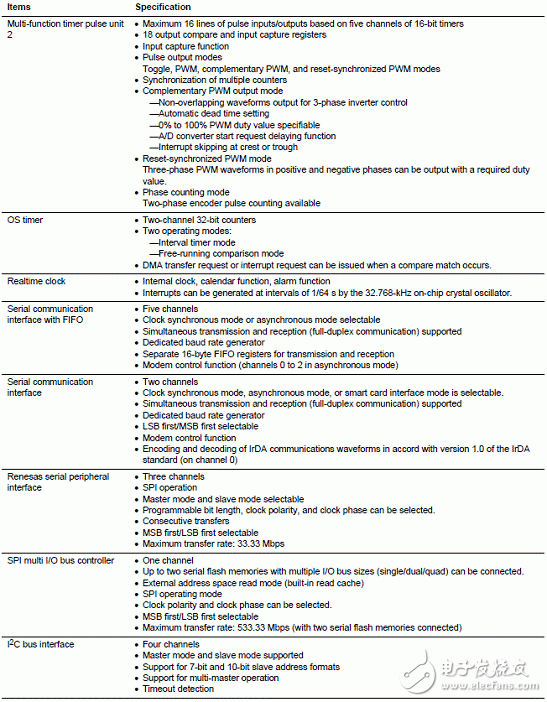

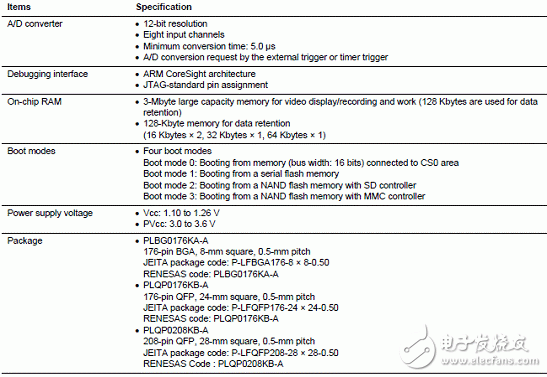

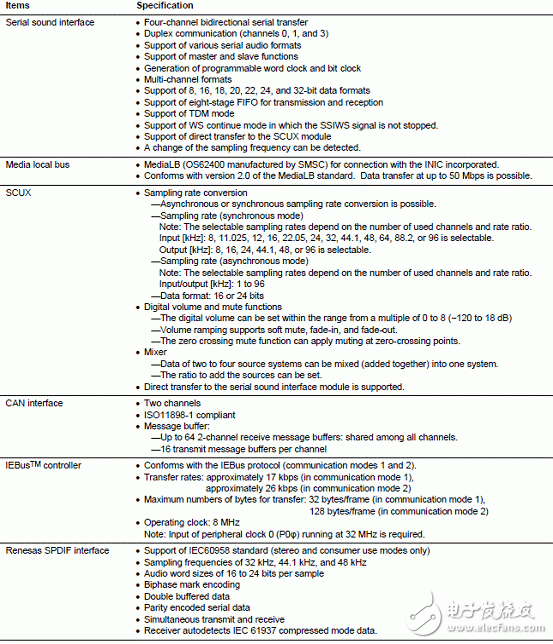

RZ/A1L主要特性:

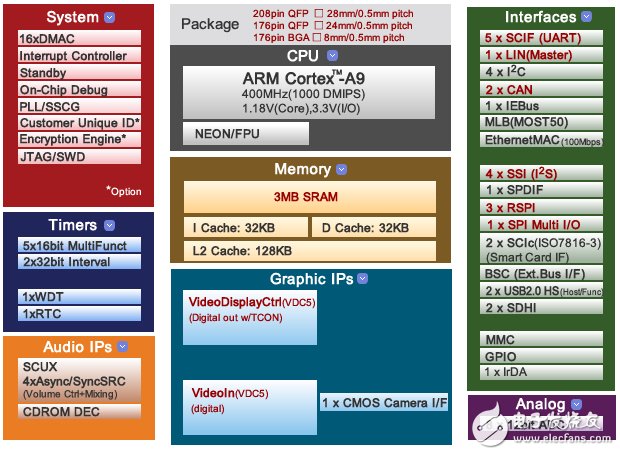

圖1. RZ/A1L系列框圖

RZ/A1H系列RSK入門評估板主要特性:

? Renesas microcontroller programming
? User code debugging
? User circuitry such as switches, LEDs and a potentiometer
? Sample application
? Sample peripheral device initialisation code
This RSK+ is supplied with a SEGGER JLink-Lite debugger. This board is supplied with a 5Vdc supply using a 5.0mm barrel power jack. The board can operate with a supply of up to 12Vdc if required.

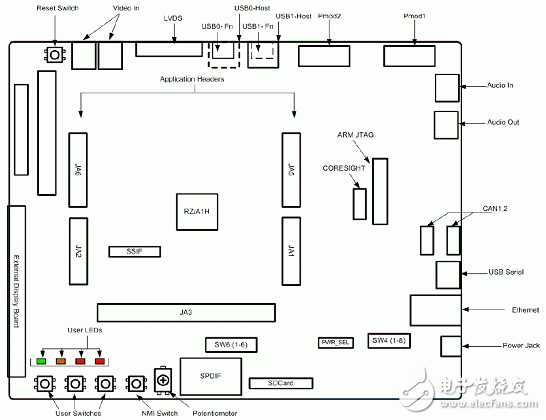

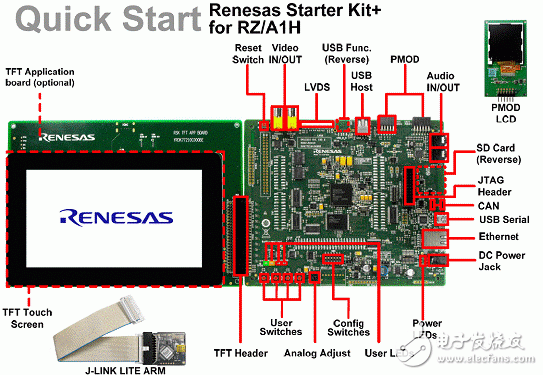

圖2. RZ/A1H系列RSK入門評估板外形圖

圖3. RZ/A1H系列RSK入門評估板元件分布圖

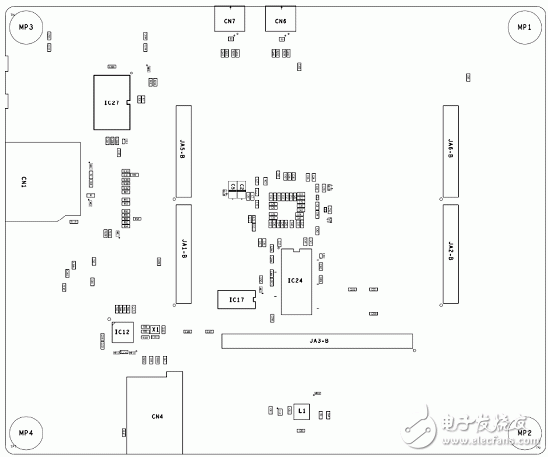

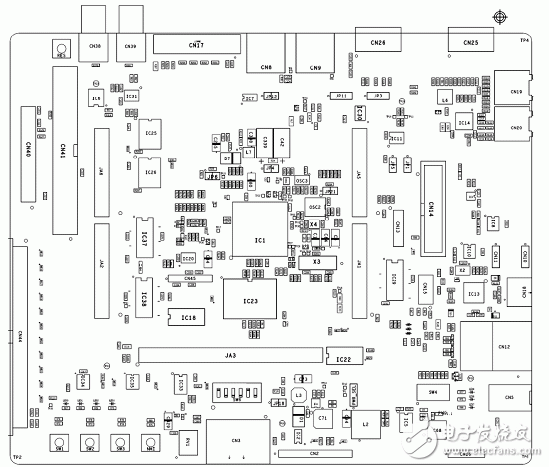

圖4. RZ/A1H系列RSK入門評估板頂層元件布局圖

圖5. RZ/A1H系列RSK入門評估板底層元件布局圖

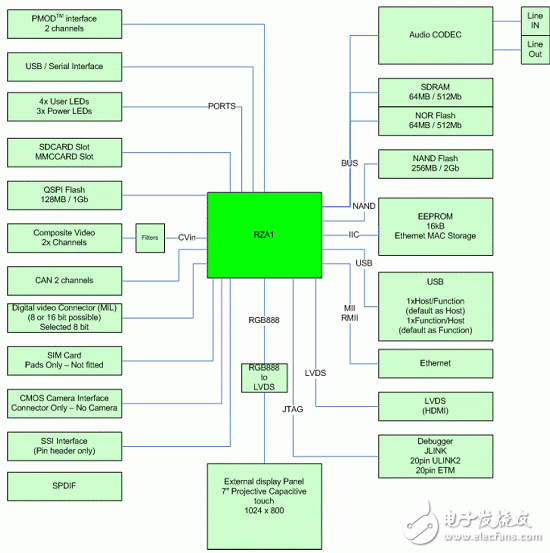

圖6. RZ/A1H系列RSK入門評估板框圖

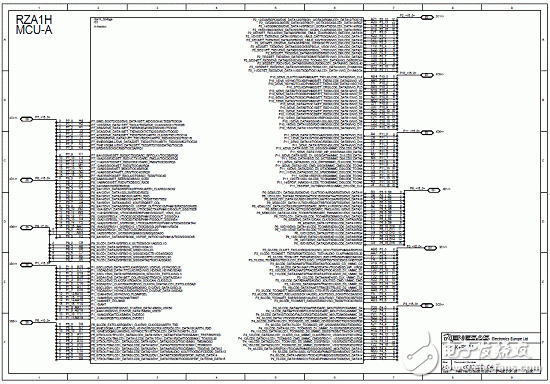

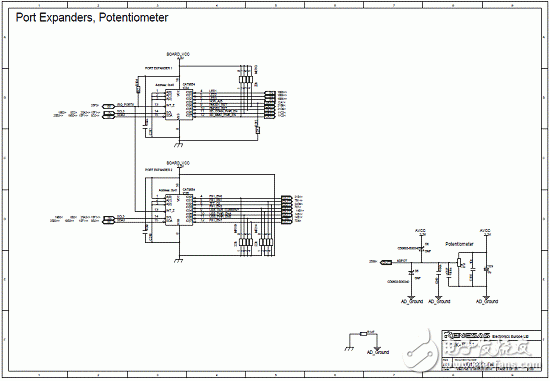

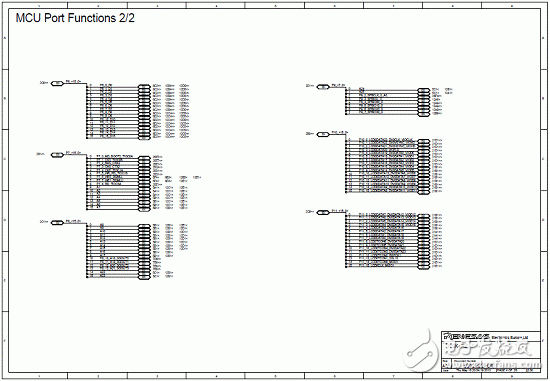

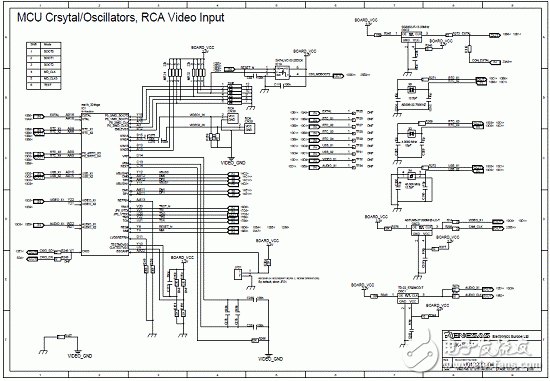

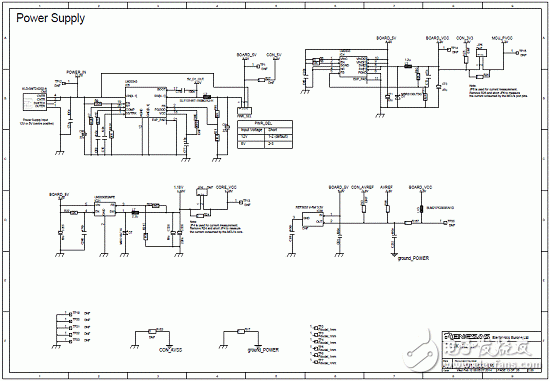

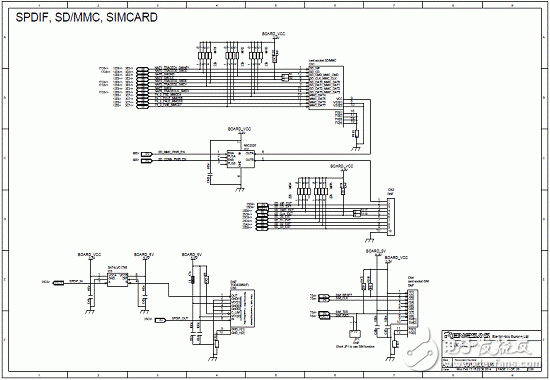

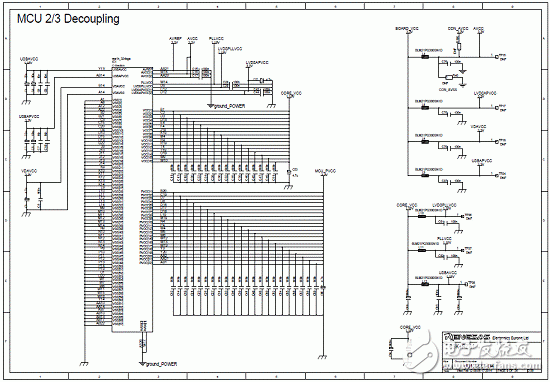

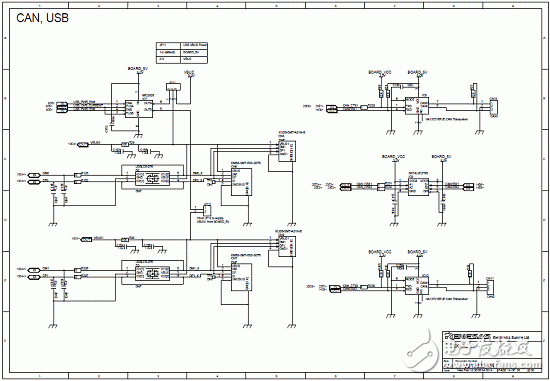

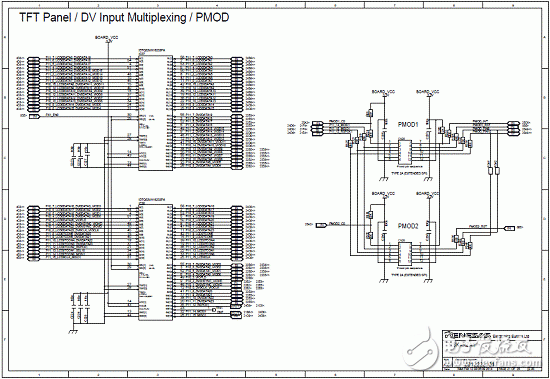

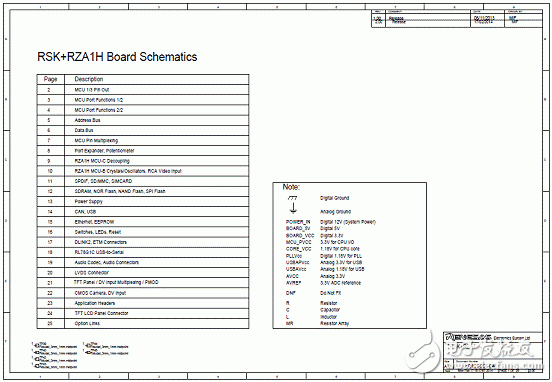

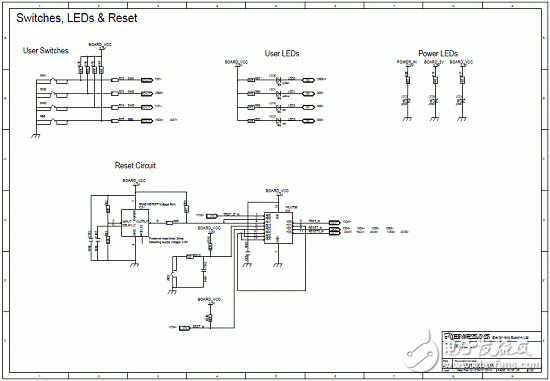

圖7. RZ/A1H系列RSK入門評估板電路圖(1)

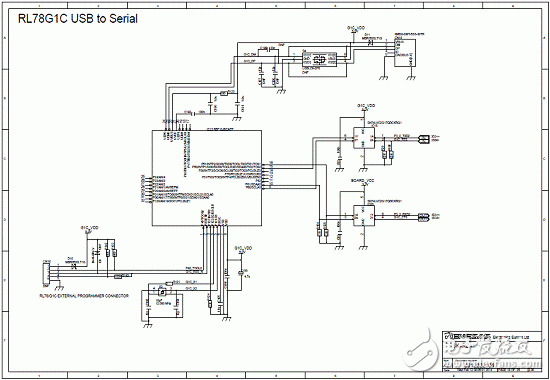

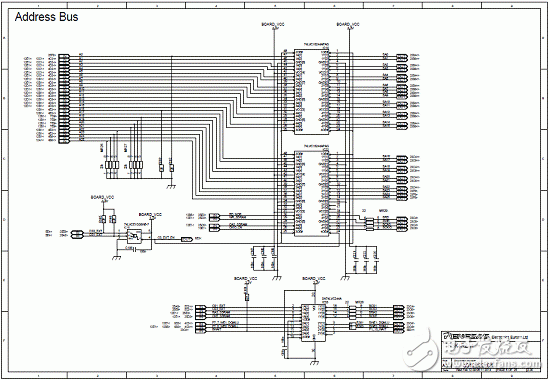

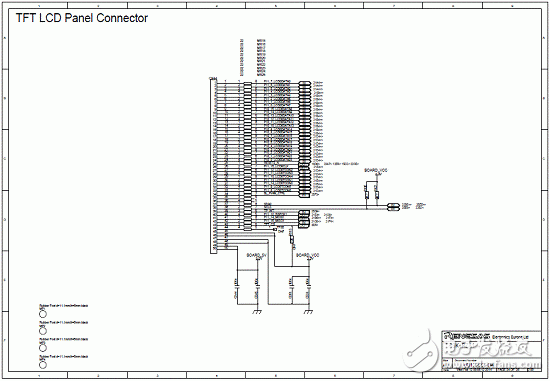

圖8. RZ/A1H系列RSK入門評估板電路圖(2)

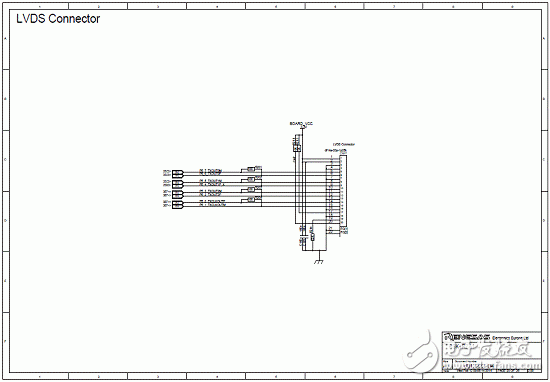

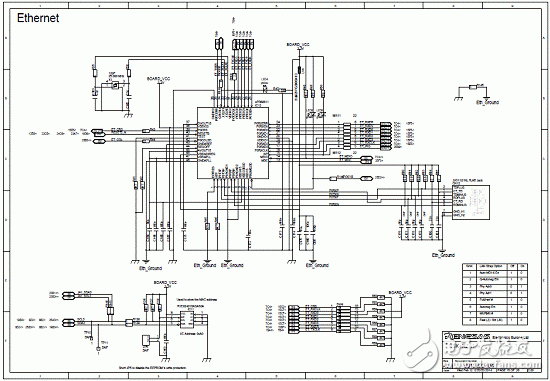

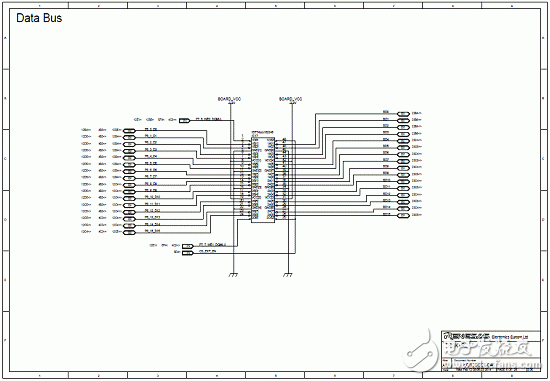

圖9. RZ/A1H系列RSK入門評估板電路圖(3)

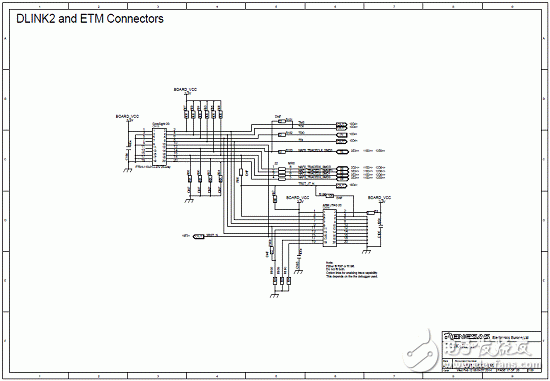

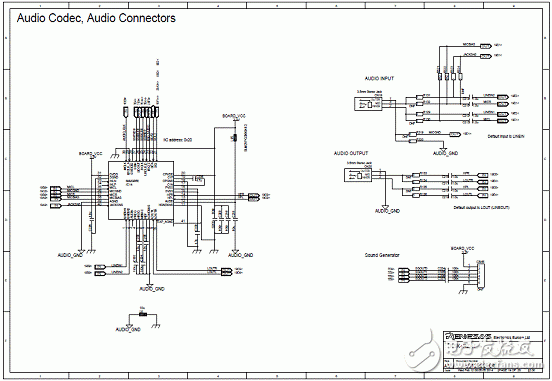

圖10. RZ/A1H系列RSK入門評估板電路圖(4)

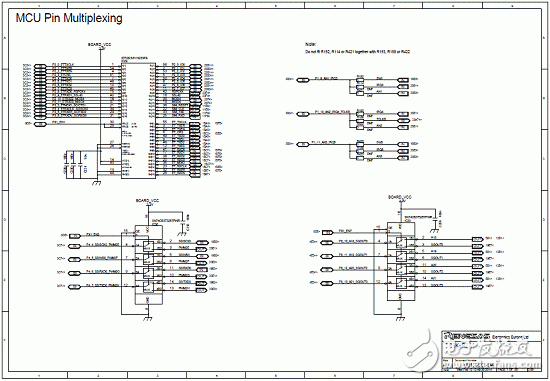

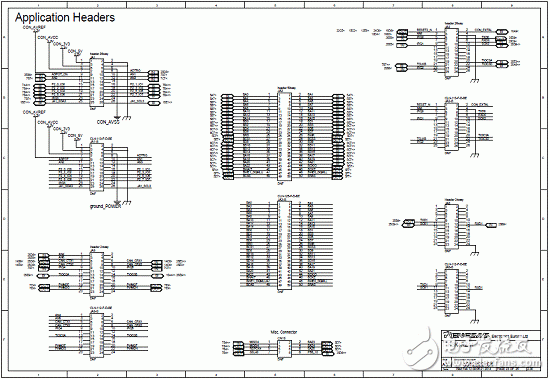

圖11. RZ/A1H系列RSK入門評估板電路圖(5)

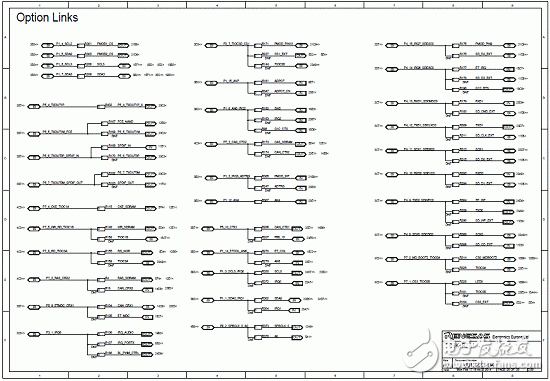

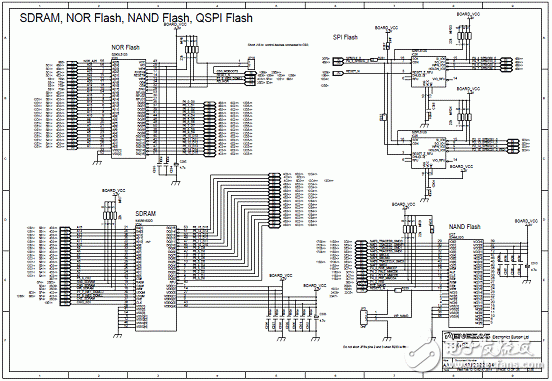

圖12. RZ/A1H系列RSK入門評估板電路圖(6)

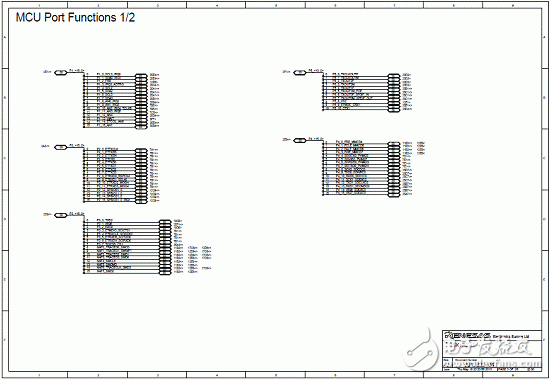

圖13. RZ/A1H系列RSK入門評估板電路圖(7)

圖14. RZ/A1H系列RSK入門評估板電路圖(8)

圖15. RZ/A1H系列RSK入門評估板電路圖(9)

圖16. RZ/A1H系列RSK入門評估板電路圖(10)

圖17. RZ/A1H系列RSK入門評估板電路圖(11)

圖18. RZ/A1H系列RSK入門評估板電路圖(12)

圖19. RZ/A1H系列RSK入門評估板電路圖(13)

圖20. RZ/A1H系列RSK入門評估板電路圖(14)

圖21. RZ/A1H系列RSK入門評估板電路圖(15)

圖22. RZ/A1H系列RSK入門評估板電路圖(16)

圖23. RZ/A1H系列RSK入門評估板電路圖(17)

圖24. RZ/A1H系列RSK入門評估板電路圖(18)

圖25. RZ/A1H系列RSK入門評估板電路圖(19)

圖26. RZ/A1H系列RSK入門評估板電路圖(20)

圖27. RZ/A1H系列RSK入門評估板電路圖(21)

圖28. RZ/A1H系列RSK入門評估板電路圖(22)

圖29. RZ/A1H系列RSK入門評估板電路圖(23)

圖30. RZ/A1H系列RSK入門評估板電路圖(24)

圖31. RZ/A1H系列RSK入門評估板電路圖(25)
