壓縮式制冷機

依靠壓縮機提高制冷劑的壓力以實現制冷循環的制冷機。壓縮式制冷機由壓縮機、冷凝器（凝汽器）、制冷換熱器（蒸發器）、膨脹機或節流機構和一些輔助設備組成。壓縮機是其核心設備。
?? 分類? 按所用制冷劑的種類不同，壓縮式制冷機分為氣體壓縮式制冷機和蒸氣壓縮式制冷機兩類。蒸氣壓縮式制冷機又有氨制冷機和氟利昂制冷機等。氣體壓縮式制冷機又分為空氣制冷機和氦氣制冷機等。按所用壓縮機種類不同，壓縮式制冷機又分為往復式制冷機、離心式制冷機和回轉式制冷機（螺桿式制冷機、滾動轉子式制冷機）等。蒸汽壓縮式制冷機按其系統組成不同分為單級、多級（兩級或三級）和復疊式等。
?? 工作原理?

各種制冷機的工作原理有其共同之點，也有不同之點。

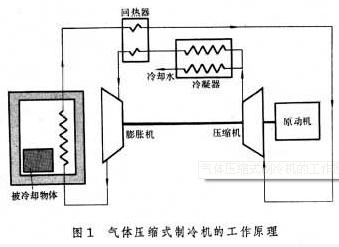

?? 氣體壓縮式制冷機? 以氣體為制冷劑,由壓縮機冷凝器、回?zé)崞?、膨脹機和冷箱等組成(圖1[氣體壓縮式制冷機的工作原理]) 。經壓縮機壓縮的氣體先在冷凝器中被冷卻，向冷卻水（或空氣）放出熱量，然后流經回?zé)崞鞅环盗鳉怏w進一步冷卻,并進入膨脹機絕熱膨脹,壓縮氣體的壓力和溫度同時下降。氣體在膨脹機中膨脹時對外作功，成為壓縮機輸入功的一部分。同時膨脹后的氣體進入冷箱，吸取被冷卻物體的熱量，即達到制冷的目的。此后，氣體返流經過回?zé)崞鳎瑝嚎s氣體進行熱交換后又進入壓縮機中被壓縮。氣體制冷機都應采用回?zé)崞?，這不但能提高制冷機的經濟性而且可以降低膨脹機前壓縮氣體的溫度，因而降低制冷溫度。氣體制冷機能達到的制冷溫度范圍較寬，從高于 0℃到低于-100℃；制冷溫度較高時其經濟性較差,但當制冷溫度低于-90℃時其經濟性反而高于蒸氣制冷機。
?? 蒸氣壓縮式制冷機? 由壓縮機、冷凝器、蒸發器、節流機構和一些輔助設備組成。這類制冷機的制冷劑在常溫和普通低溫下能夠液化，在制冷機的工作過程中制冷劑周期性地冷凝和蒸發。常用的蒸氣壓縮式制冷機有單級的、兩級的和復疊式3種。

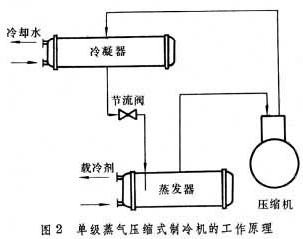

?? ① 單級蒸氣壓縮式制冷機:制冷劑從蒸發壓力提高到冷凝壓力只經過一級壓縮的蒸氣壓縮式制冷機，簡稱單級制冷機。單級制冷機由壓縮機、冷凝器、節流機構和蒸發器等組成(圖2[單級蒸氣壓縮式制冷機的工作原理]) 。由壓縮機排出的高壓蒸氣經冷凝器放出熱量而冷凝成液體。接著，液體制冷劑經節流閥（膨脹閥）節流，壓力和溫度同時降低,進入蒸發器中,吸取載冷劑（用它去再冷卻被冷卻物體）的熱量而蒸發成蒸氣。然后，蒸氣進入壓縮機繼續壓縮，如此循環不已。為提高經濟性，有的單級制冷機還在冷凝器后設置過冷器和回?zé)崞?。單級制冷機的蒸發溫度通常在-30～5℃之間。
?? ② 兩級蒸氣壓縮式制冷機:制冷劑從蒸發壓力提高到冷凝壓力需要經過兩級壓縮的蒸氣制冷機(圖3[兩級蒸氣壓縮式制冷機的工作原理]) 。它比單級制冷機多一臺壓縮機、一臺中間冷卻器和節流閥。經高壓壓縮機壓縮后的制冷劑蒸氣，在冷凝器中冷凝成液體，然后分成兩路：一路經節流閥A進入中間冷凝器,冷卻低壓壓縮機的排氣和盤管中的液體，在中間冷凝器中蒸發的制冷劑蒸氣連同低壓壓縮機的排氣一同進入高壓壓縮機繼續壓縮;另一路在盤管內被冷卻并經過節流閥B節流至蒸發壓力，進入蒸發器中蒸發制冷，蒸發后的蒸氣進入低壓壓縮機壓縮至中間壓力，進入中間冷凝器。與單級制冷機相比，兩級制冷機可達到較低的蒸發溫度,通常在-30～-70℃之間。

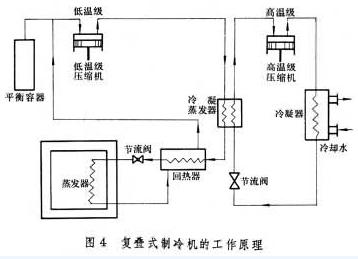

?? ③ 復疊式制冷機:用不同制冷劑作為工作介質的兩臺(或數臺)單級或兩級壓縮蒸氣壓縮式制冷機，用冷凝蒸發器聯系起來的復合制冷機。冷凝蒸發器是一個利用高溫級制冷劑的蒸發來冷凝低溫級制冷劑的換熱器。復疊式制冷機能達到很低的蒸發溫度。圖4 [復疊式制冷機的工作原理]為兩個單級制冷機組成的復疊式制冷機的工作原理。它的高溫級由高溫級壓縮機、冷凝器、節流閥和冷凝蒸發器組成；低溫級由低溫級壓縮機、冷凝蒸發器、回?zé)崞?、?jié)流閥和蒸發器組成。高溫級和低溫級各為一臺單級制冷機。冷凝蒸發器將高溫級與低溫級聯系起來:對高溫級來說,它是蒸發器;對低溫級來說,它是冷凝器。冷凝蒸發器使低溫級的放熱量轉變?yōu)楦邷丶壍闹评淞俊Ｔ诘蜏丶壷校ǔＪ褂梅悬c(diǎn)較低的制冷劑（如R13），停機后制冷劑將全部氣化,并導致壓力過分升高。為了防止這一現象，通常在低溫級系統中裝設一個平衡容器。

?? 用兩臺單級制冷機復疊時，低溫級的蒸發溫度一般為-40～-80℃。一臺單級制冷機與一臺兩級制冷機復疊時，蒸發溫度可低達-110℃；若用三元（例如R22、R13和R14）復疊，蒸發溫度可低達-140℃。
?? 蒸氣壓縮式制冷機主要設備? 蒸氣壓縮式制冷機的主要設備包括壓縮機、冷凝器、蒸發器、冷凝蒸發器和節流機構。
?? 壓縮機? 制冷壓縮機有往復式、離心式和螺桿式等型式。制冷壓縮機的工作原理和總體結構與其他用途的壓縮機基本相同，但根據制冷機的要求在結構上有如下特點：①密封要求高，不允許向內和向外泄漏。因此大、中型制冷壓縮機在主軸伸出機體處均設有軸封，小型制冷壓縮機則做成半封閉式或全封閉式。半封閉式壓縮機通常是將機體與電動機的機殼做成一體，或?qū)烧哂梅ㄌm連接。全封閉式還只限于小型往復壓縮機和滾動轉子壓縮機，用一個密封的鋼罩殼把壓縮機與電動機封閉起來，一般不進行拆修。②氟利昂能溶于潤滑油中，故常在曲軸箱的油池中裝有加熱器。有些螺桿壓縮機和滾動轉子壓縮機用噴油法來實現機內密封和冷卻，除噴油裝置外還設有高效率的油分離器。③壓縮機吸入的是飽和蒸氣。氨氣容易帶液，故往復氨壓縮機設有防止液擊的安全蓋。④多級壓縮時各級的流量不相同，故多級離心壓縮機和螺桿壓縮機大多設有中間補氣系統，再配以省功器，借以提高制冷機的運轉經濟性。
?? 冷凝器? 靠環境介質帶走制冷劑的熱量，制冷劑在其中被冷卻并冷凝成液體。冷凝器分為水冷式和空氣冷卻式兩種。①水冷式冷凝器是應用最廣的一類冷凝器，用于中、大型制冷機中。水冷式冷凝器有:殼管式,制冷劑在管外冷凝（見管殼式換熱器）；套管式，制冷劑在管腔中冷凝（見套管式換熱器）；噴淋式，制冷劑在管內冷凝（見蛇管式換熱器）；蒸發式，制冷劑在管內冷凝，管外用水噴淋，并有空氣吹過管子表面。殼管式結構較緊湊，傳熱效果較好，應用較為廣泛。用于氟利昂制冷機的殼管式冷凝器，因氟利昂冷凝時的放熱系數較小，常在管外設有翅片，以強化傳熱。②空氣冷卻式冷凝器多用于小型氟利昂制冷機中，分為空氣強迫對流式（風扇鼓風）和自然對流式兩種，前者的傳熱效果較好。空氣冷卻式冷凝器均做成蛇管式,制冷劑在管內冷凝,而且在管外設有翅片。

?? 蒸發器? 依靠制冷劑的蒸發直接或間接（通過載冷劑）吸取被冷卻物體的熱量。蒸發器可分為：冷卻液體的蒸發器，用于間接冷卻；冷卻空氣的蒸發器，用于直接冷卻。冷卻液體的蒸發器用來冷卻載冷劑，常用的有：管殼式，制冷劑在管外蒸發；沉浸式，制冷劑在管內蒸發；干式蒸發器等。用于氟利昂制冷機的管殼式蒸發器一般在管外也設有翅片，以強化傳熱。干式蒸發器的結構與管殼式相似，但制冷劑在管內蒸發，可使用光管或內翅片管，傳熱效果好。冷卻空氣的蒸發器常制成蛇管式,管外套有翅片,空氣在管外強制流動，制冷劑在管內蒸發。這種蒸發器與鼓風機的組合稱為空氣冷卻器。此外，在冷藏裝置（見制冷裝置）中常使用空氣自由對流的蛇管式蒸發器，即冷卻排管。
?? 冷凝蒸發器? 只用于復疊式制冷機中。它依靠高溫級中制冷劑的蒸發使低溫級中的制冷劑蒸氣冷凝，它既是高溫級的蒸發器，又是低溫級的冷凝器。冷凝蒸發器有套管式、繞管式和管殼式等，均采用管內蒸發、管外冷凝的方式。
?? 節流機構? 把制冷劑液體從冷凝壓力降低到蒸發壓力的控制機構，它能同時控制供液量。節流機構有節流閥、浮球調節閥、熱力膨脹閥、毛細管和節流孔板等。
?? ① 節流閥:它是手動操作的控制閥門，轉動手輪可改變閥的通道截面，控制供液量，常用于較大型的制冷機中。
?? ② 浮球閥:一種自動控制閥門。它靠蒸發器或中間冷卻器中制冷劑液面的變化，通過浮球和傳動機構的動作改變閥門的通道截面，只用于氨制冷機中。
?? ③ 熱力膨脹閥:一種依靠蒸發器出口制冷劑蒸氣的過熱度來改變通道截面的自動控制閥門(圖5[熱力膨脹閥的結構])。熱力膨脹閥裝在蒸發器的進口,感溫包設在蒸發器出口管上。感溫包中充有感溫工質（制冷劑或其他氣體、液體）。當蒸發器的供液量偏小時，蒸發器出口蒸氣的過熱度增大，感溫工質的溫度和壓力升高，通過頂桿將閥芯向下壓，閥門開度變大，供液量增多；反之，當供液量偏大時，蒸發器出口蒸氣過熱度變小，閥門通道便自動變小，供液量隨之減少。水推動閥門下方的調整桿，可以調整蒸氣的過熱度。熱力膨脹閥大多用于氟利昂制冷機中。
?? ④ 毛細管:也稱節流管，通常為長0.1～2米、內徑1～3毫米的細長銅管，用于小型冰箱和空氣調節設備中。
?? ⑤ 節流孔板:用于某些離心式制冷機中，分為單孔板和多孔板（幾個孔板串聯工作）等?？装宓牧魍ń孛娌荒苷{(diào)節，僅適用于工況較穩定的制冷機。

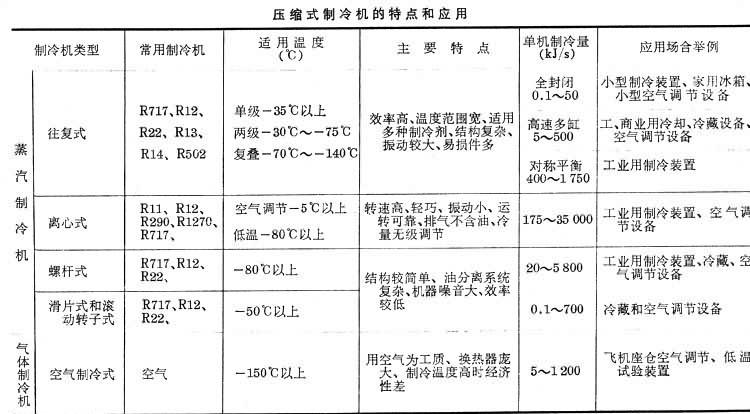

?? 性能和應用? 壓縮式制冷機的主要性能指標是工作溫度（冷凝溫度和蒸發溫度）、制冷量、功率和制冷系數。壓縮式制冷機的制冷量和功率主要取決于壓縮機的結構尺寸和轉速，同時也隨工作溫度而變。表[壓縮式制冷機的特點和應用]為各種壓縮式制冷機的特點和應用。
