本創新設計使用Cypress PSOC4 L-series開發板和ESP8266模塊，PSOC4開發板提供CapSense這項觸控技術，而ESP8266提供Web Server，結合起來做成一項智能電子鎖，藉由登入ESP8266上的網頁，可以獲取一次性的開鎖手勢，若手勢輸入正確，將會進行開鎖，反之則必須要再次登入獲取新的開鎖手勢，此項設計可以安裝於門、抽屜或者櫃子上，本Demo採用小抽屜。
MOPPLAYER
MOPPLAYER
團隊成員
MOPPLAYER 學生
| PSOC 4200L | 主MCU，處理所有任務 |
| CapSense | 開發板上的觸控板元件，用來偵測使用者手勢 |
| 12V and 5V Power | 12V在繼電器上開關，觸發電子鎖打開，5V則為主電源 |
| ESP8266 Module | 使用AT指令架設Web Server，與4200L互動 |
| Web Server | ESP8266 Firmware架設的，並提供所有網頁 |
| Relay Module | 觸發端由4200L而來，通斷12V輸出 |
| F-RAM | 開發板上存儲裝置，用來儲存使用者帳號密碼資訊 |
| Lock | 電子鎖，接收到12V脈衝時候，開關會打開 |
| Smart Phone/tablet | 用來和Web Server溝通，獲取手勢，設置使用者帳號密碼 |

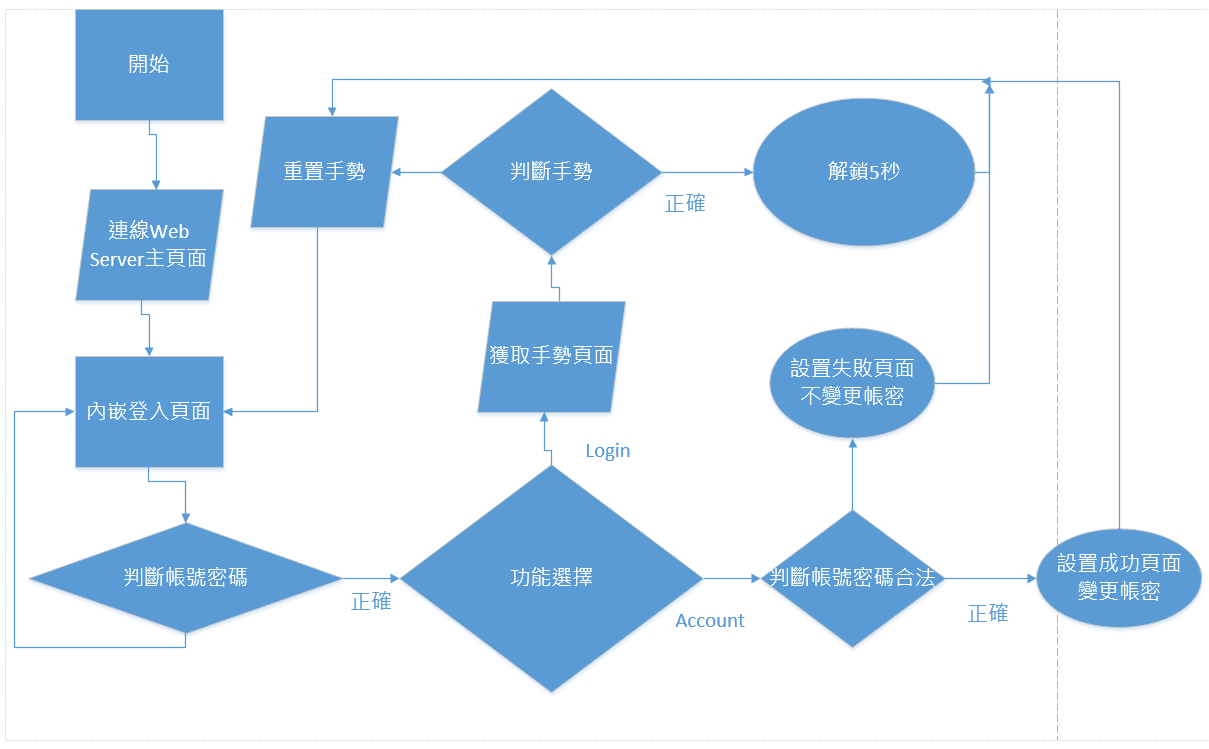

手機透過Wifi連線ESP8266的網頁伺服器，然後出現主頁面，按下press me按鈕後內嵌登入頁面。使用者選擇Login功能並輸入正確帳號密碼，按下submit就可以獲取手勢用來解鎖，當使用者當次解鎖手勢沒使用時，可以再次登入重新查閱當次的手勢，不管觸控板上判斷手勢是否正確都會重置，即一次性使用，成功時候解鎖5秒，使用者可拉開抽屜，失敗則需重新登入獲取新的手勢。而選擇Account功能時，使用者仍需輸入當前的使用者帳號密碼，並輸入合法的欲變更帳號密碼，合法的時候?qū)⒊晒υO(shè)置，不合法則不改變帳號密碼，若初始F-RAM是無效空字元則會自動寫入帳號密碼為admin/admin，達到方便性與安全性，手勢目前提供14種簡單手勢，可再擴充。
