聚豐項目 > 房間燈光或強電開關集成控制提交

房間燈光或強電開關集成控制提交

使用stm32F401平臺配合EMW3080wif模塊加上外圍繼電器板,將各路燈光集成控制,可實現遠程手機控制,同時墻壁按鍵面板也可控制。并且可以配置化,在特定的場景下開特定的燈制造氣氛。模塊通過EMW3080接入云端,可以實現更豐富的控制方式,例如手機APP控制、微信控制、語音控制。

lemon0809 lemon0809

分享
1 喜歡這個項目
團隊介紹

lemon0809 lemon0809

團隊成員

李梁 工程師

分享
項目簡介
使用stm32F401平臺配合EMW3080wif模塊加上外圍繼電器板,將各路燈光集成控制,可實現遠程手機控制,同時墻壁按鍵面板也可控制。并且可以配置化,在特定的場景下開特定的燈制造氣氛。模塊通過EMW3080接入云端,可以實現更豐富的控制方式,例如手機APP控制、微信控制、語音控制。
硬件說明

主要還是使用的現成的開發板模塊,外圍板只用到了一個繼電器板來控制燈,并且提供模塊5V電源。



                                        圖1 開發板模塊

開發板STM32F401中,用到了PA_14、PA_15、PB_13、PB_14按鍵采集合繼電器控制,和EMW3080通訊使用的是串口2。

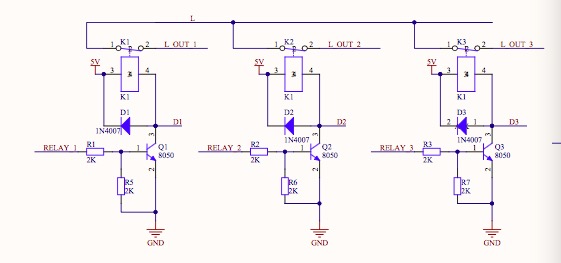

                                                            圖2 繼電器電路

干接點面板其實就是類似開發板上的按鍵,只是需要另外接一個上拉電阻。

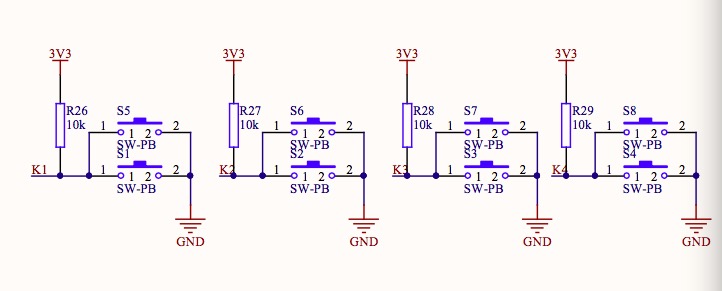

                                                        圖3 按鍵電路

軟件說明

軟件開發平臺是用的免費的mbed平臺,開發和燒錄都很方便。使用現成的mbed庫可以快速的開發。

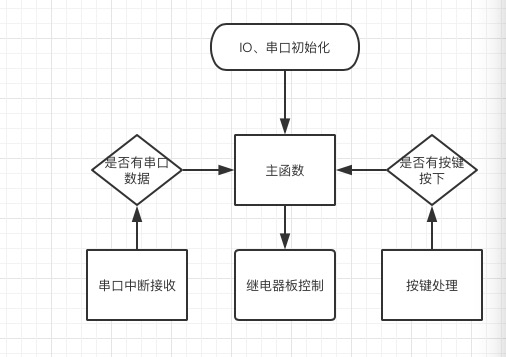

                                                    圖1 程序流程圖

IO定義:
DigitalIn btn_test(PC_13);
DigitalIn btn_1(PA_15);
DigitalIn btn_2(PA_14);
DigitalOut led(PA_5);
DigitalOut rc1(PB_13);
DigitalOut rc2(PB_14);
Serial uart(PA_2,PA_3);
串口中斷接收
void echouart()
{
    c = uart.getc();
    RxData[index]=c;
    index++;
}
 按鍵處理
 if(btn_1 == 0) {
      led=!led;
      rc1=!rc1;
      while(btn_1==0);
  }
 if(btn_2 == 0) {
      led=!led;
      rc2=!rc2;
      while(btn_2==0);
  }
  wait(0.2);


演示效果
