聚豐項目 > 數字焊機遠程監控
隨著我國重工業的進一步發展，焊機的功率和數量都有了大幅度的增長，大型企業為了更方便地檢驗工人的焊接質量，管理焊機的焊接參數，焊機的遠程控制技術應運而生。隨著物聯網技術的發展和進步，使用LoRa來完成焊機的遠程控制技術已日趨成熟，本項目將實現單臺焊機的LoRa遠程控制。這項技術傳輸距離遠，功耗低，可輕松實現10KM的遠程通信，同樣也可實現數百臺焊機的群控技術。
h1654155872.5480
h1654155872.5480
團隊成員
袁亨 隊長
本項目將實現焊機和PC間的遠程數據傳輸，和PC對焊機的遠程操控；具體功能為：1.焊機發送實時焊接電流電壓，焊接參數，送絲速度，線能量等數據給PC機。2.PC機實現對焊機的遠程控制如限制焊接電流電壓，控制焊接參數，限制焊接時間等。 3.PC機監控焊接參數，保存焊機數據庫，打印焊接人員信息和焊接時間等。

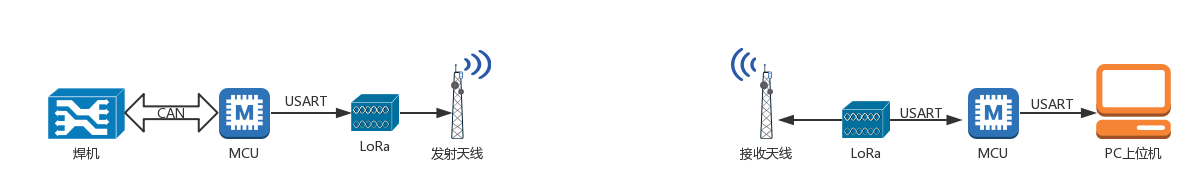

具體硬件框圖如下：

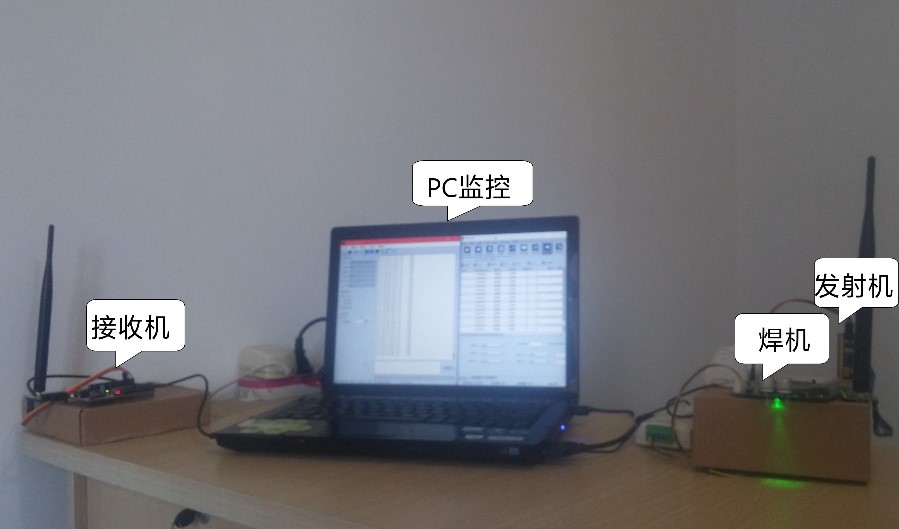

實現情況如下圖：

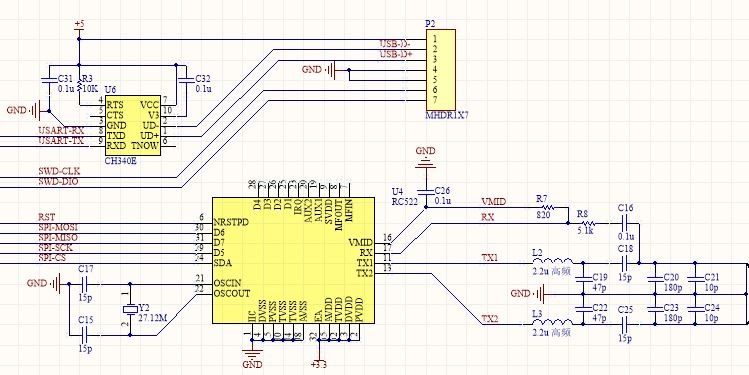

部分原理圖和硬件如下：

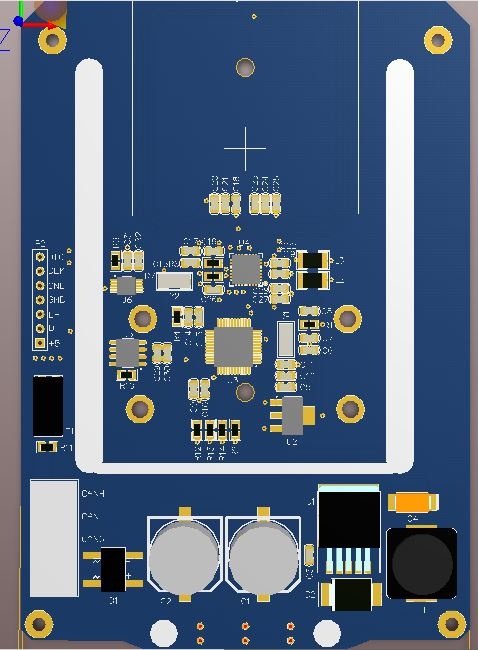

焊機通信和LoRa控制MCU原理圖與PCB

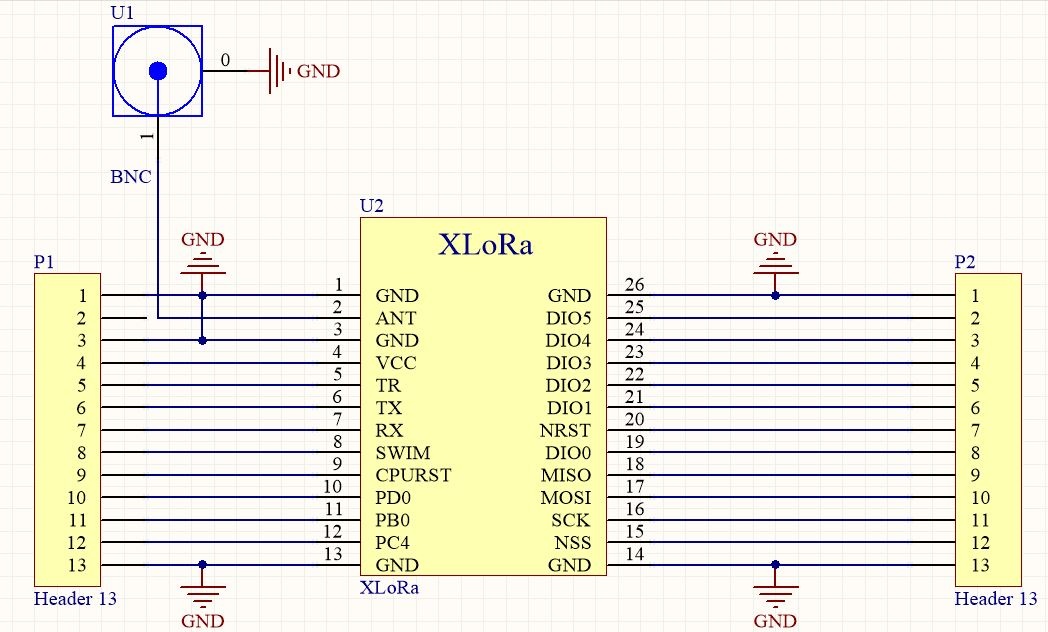

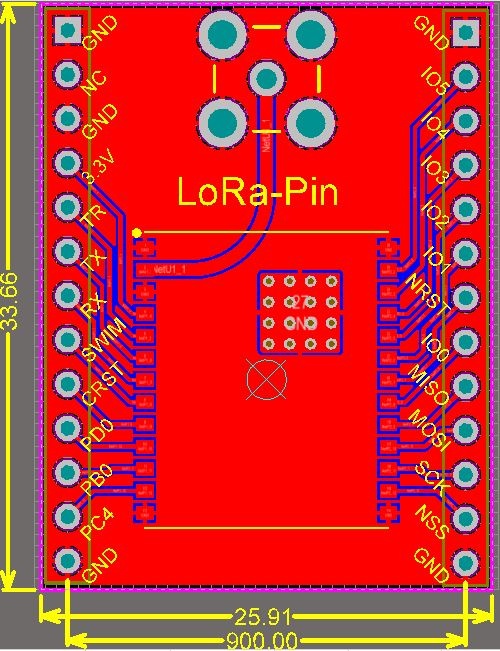

LoRa發射和接收模塊原理圖和PCB

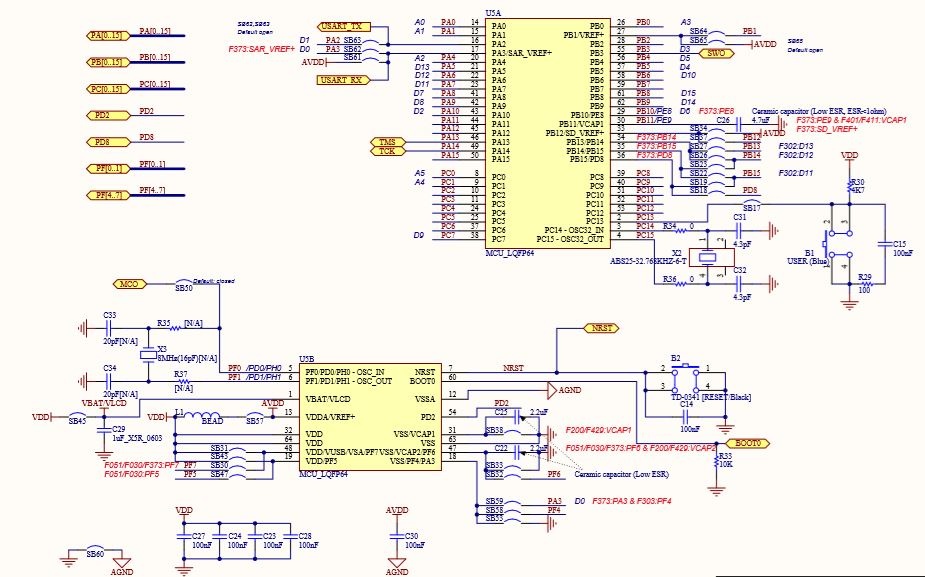

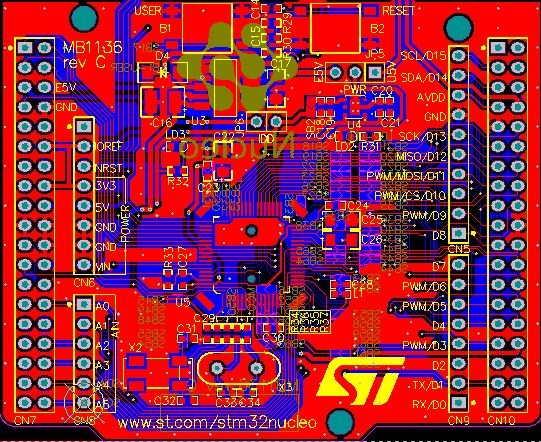

PC通信和LoRa控制MCU(mbed指定nucleo開發板)原理圖和PCB

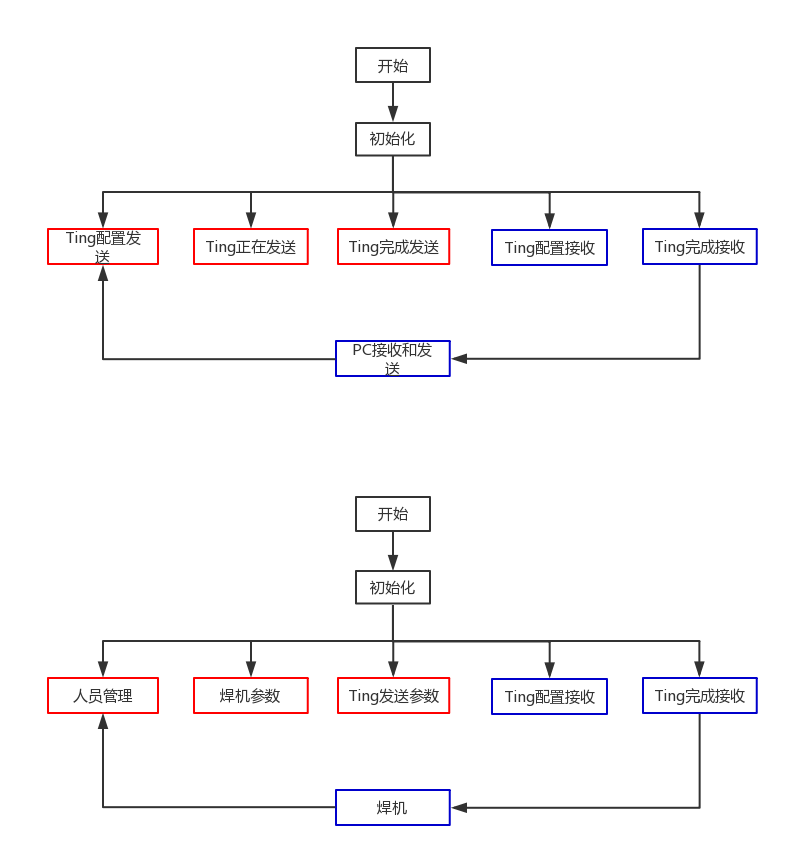

軟件框圖如下：

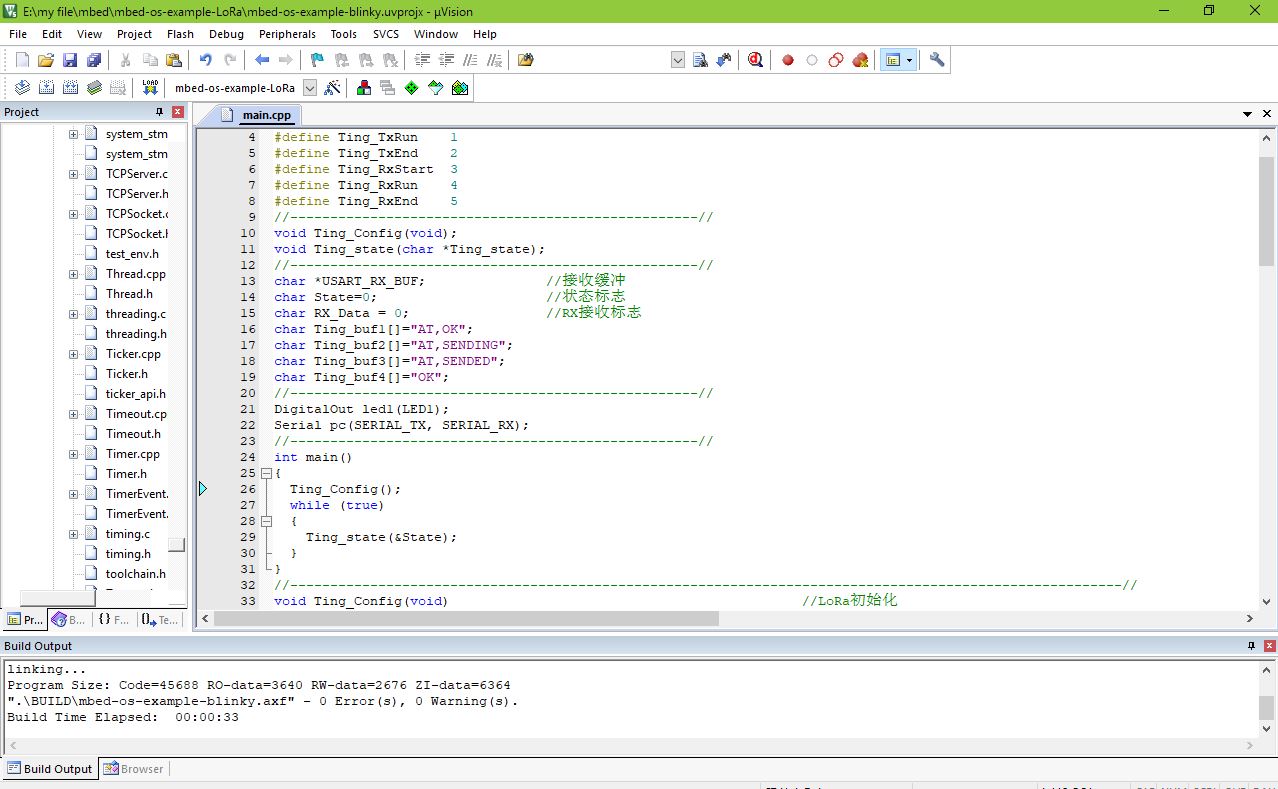

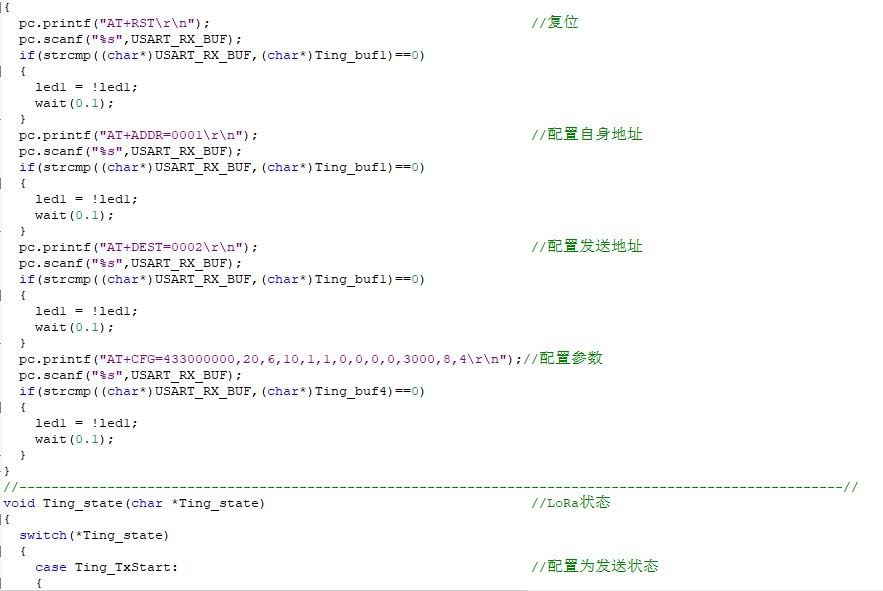

開發環境使用Keil5,在mbed嵌入式系統下的編程降低了開發難度，加快了開發速度，部分代碼如下:
詳細代碼請參考附件：
h1654155872.5480： 歡迎大家來吐槽*o*.
