聚豐項目 > 手機控制的音符提示器
一個arduino和手機app互動的項目，主要用來給音樂小白在玩鋼琴等彈奏樂器時做播放音的提示。提示器通過led燈來提醒彈奏著下一個音符的彈奏位置。這樣音樂小白可以立馬上手彈出動聽的樂曲，手機app是用app inventor做的，內置多首樂曲可供做音符提示。本例的初衷是為小朋友做一個用手電筒提供光源把感光元件參數改變，從而使得arduino判斷和通過喇叭播放不同頻率的音符。讓小朋友不面對專業樂器也可以娛樂身心的作用。
gada888
gada888
團隊成員
Shanno 創客

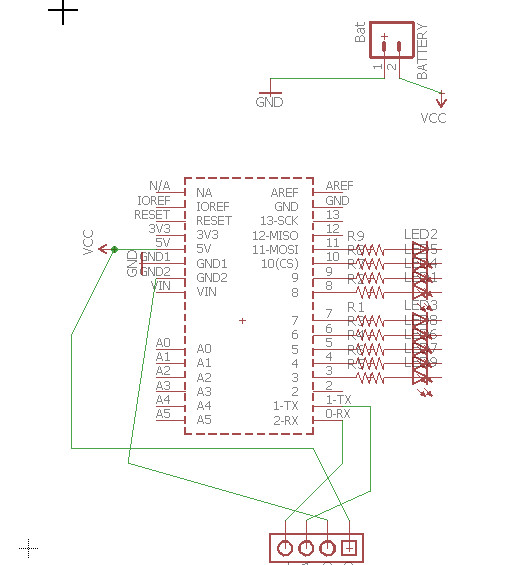

這張是連線圖。

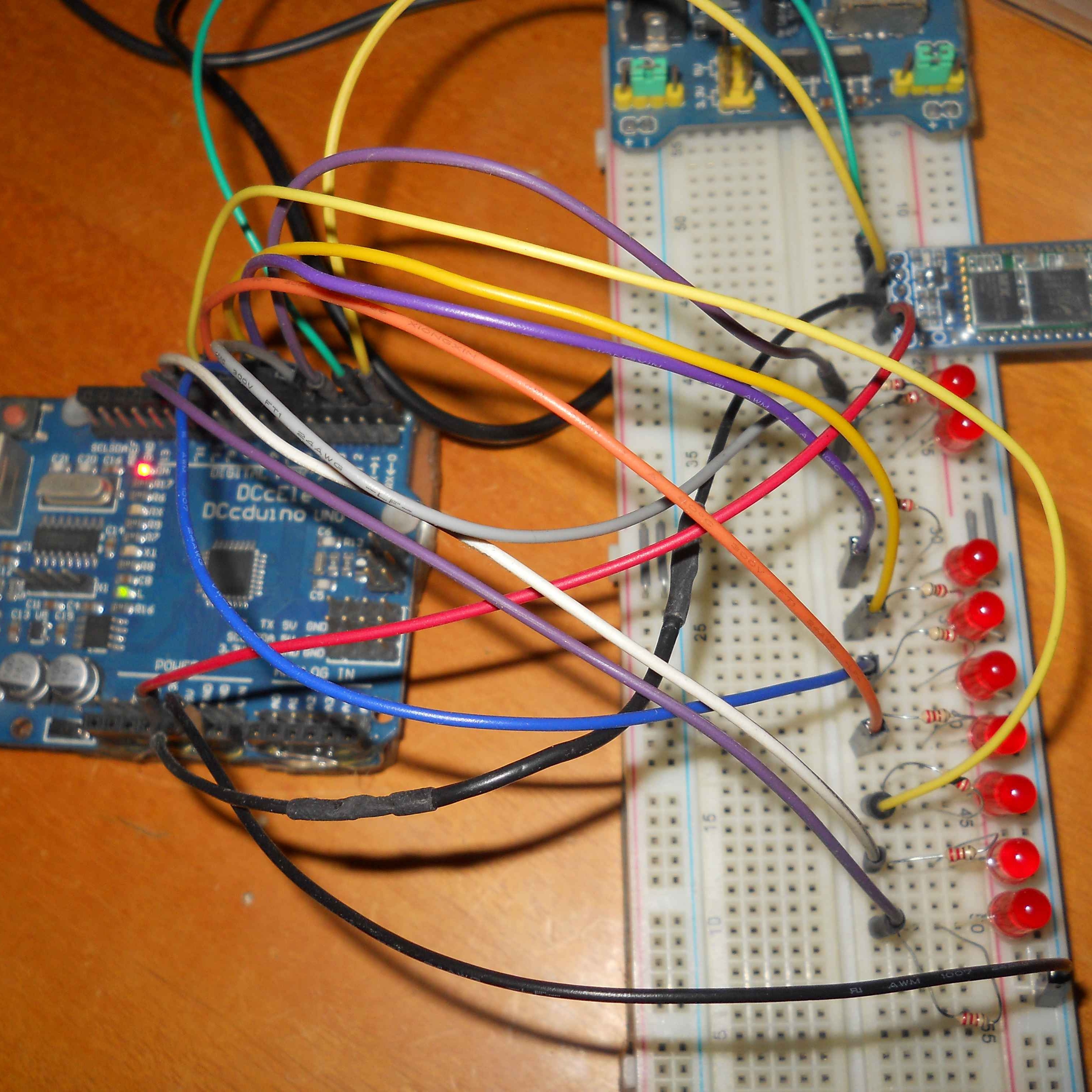

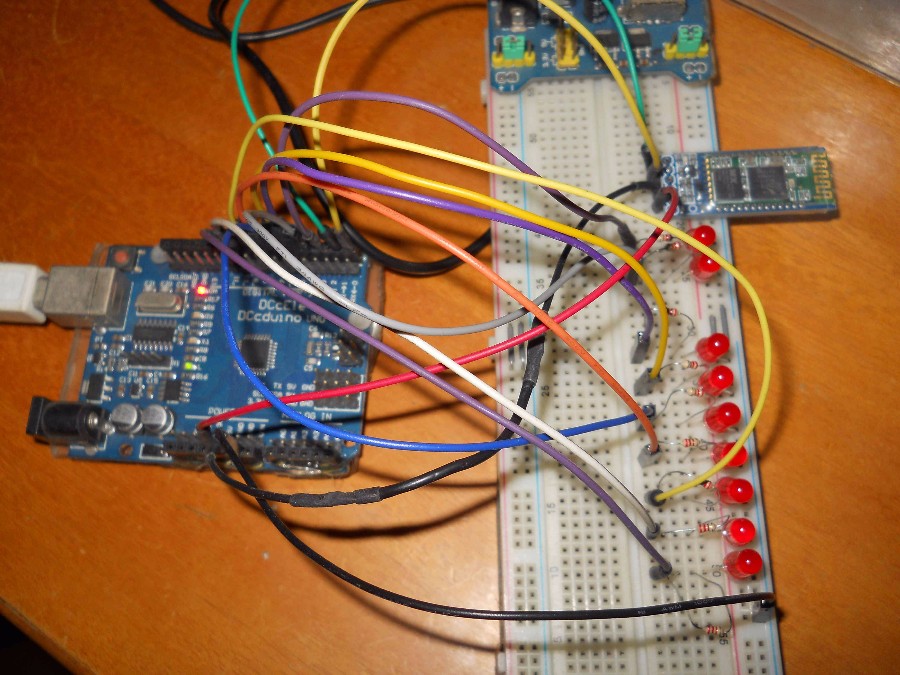

用一塊arduino UNO連接HC-06藍牙模塊和9個LED，以及220歐電阻。藍牙模塊負責和手機藍牙來做無線通訊。
這張是手機端界面

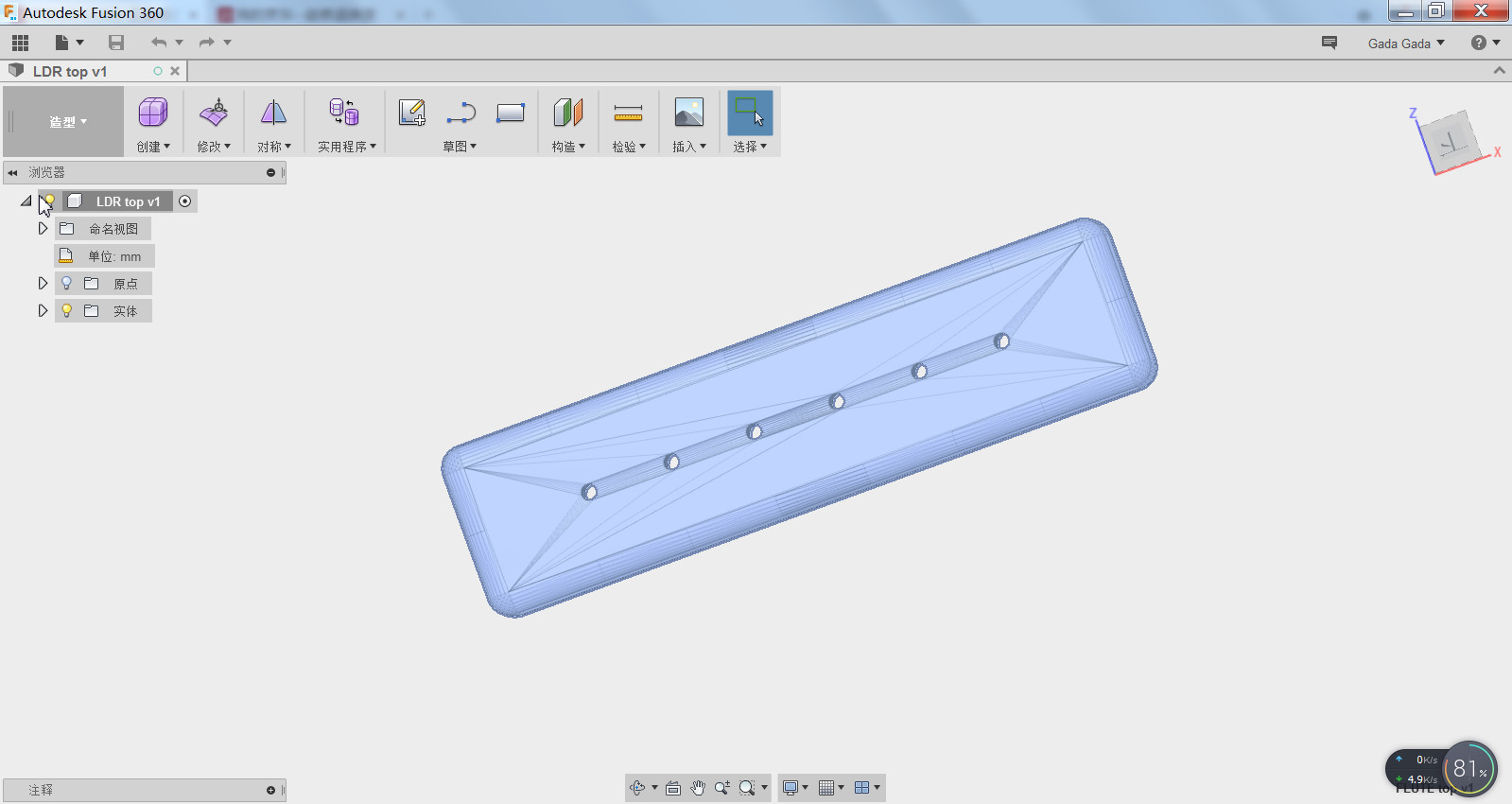

這張是為手電筒控制LDR在音符提示器的提示下工作，為了美觀所設計的外殼模型

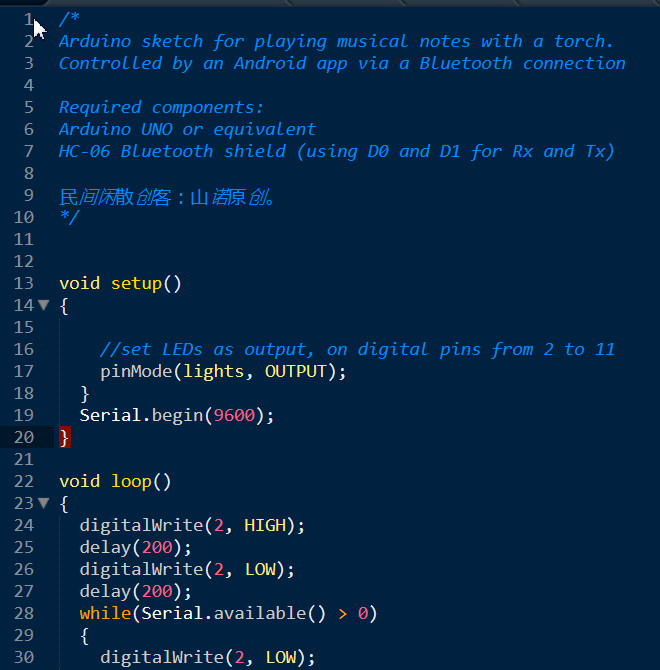

arduino端編程用了arduino c，手機端用的是圖形化模塊拖拉編程。

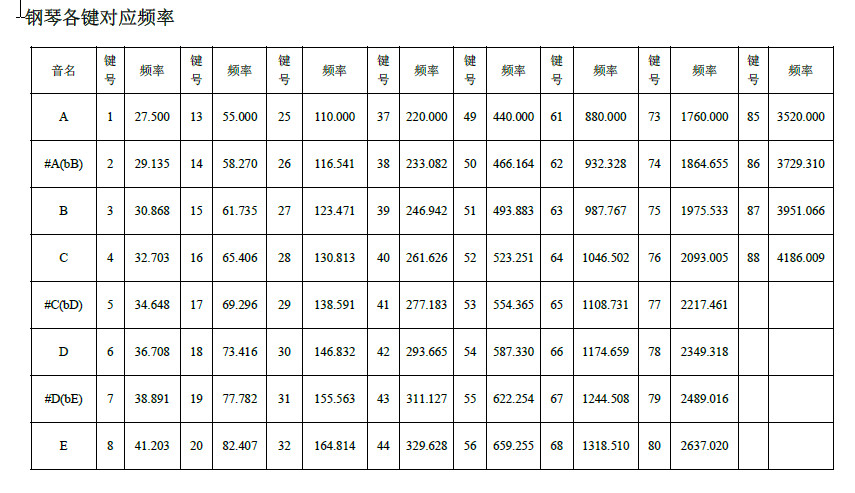

這張是做手電筒控制LDR音頻感光播放需要了解的五線譜和頻率關系圖。已經去買io 擴展板了。這個音符提示器和LDR播放合起來的話需要很多IO 口，arduino UNO提供不了。目前暫時一個項目用了兩個arduino。
