1.結構設計

為了進行該設計方案的驗證，其硬件結構是由溫差發電單元、無線傳輸單元及用電器件組成，其整體示意圖如圖1所示。究其本質就是供電、傳輸和功率（驅動電器的能力）的問題。

2.實驗驗證

為了保證實驗的進行，特將實驗分為三步，即供電測試、傳輸測試、功率測試。

1）溫差發電測試

在該測試中，溫差發電單元是由熱源、溫差發電片、散熱器（鋁質）和散熱介質（冷水）等構成，為便于效果的觀察，是以直流小風扇為驅動對象。     經測試溫差發電是能夠驅動小風扇的。

2）無線傳輸

無線傳輸單元?jiǎng)t是由WP3W-RK無線充電套件來承擔，它主要有兩部分組成，即基于P9235A的發送模塊和基于P9027LP的接收模塊。該套件的標準配置為2W，可視具體需要來更換所配的1W和3W線圈。

3）組合測試

有了前兩步的基礎，在以熱水為熱源的情況下，溫差發電片輸出電壓只有1V左右。因此要產生5V的電壓來為無線充電套件供電，必須采用多片串聯的方式來提升電壓。

為節省成本，特購置了一塊太陽能電池板來替代溫差片來供電。

3.結論

伴隨USB設備的層出不窮和低壓發電方式的不斷涌現，如溫差發電、太陽能電池板發電、風能發電等，各種綠色能源將支撐起微電網自供電的應用方式。

純硬件設計，沒有軟件設計。

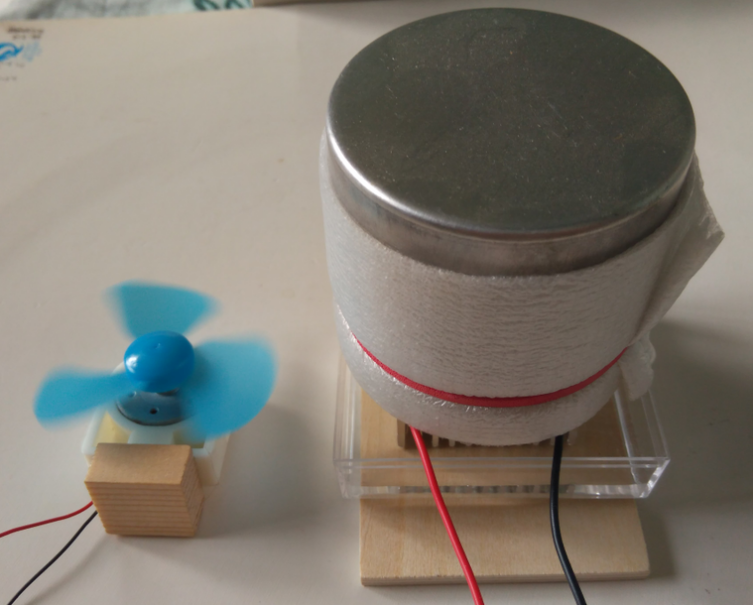

溫差發電驅動小風扇

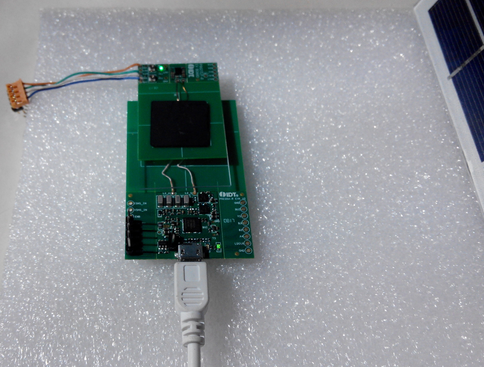

太陽能電池板無線充電測試

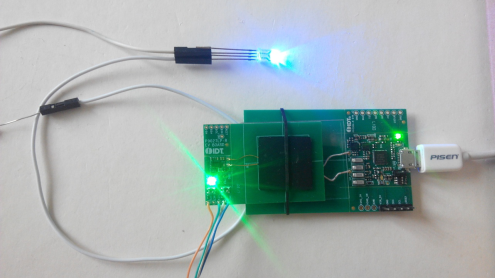

無線充電驅動RGB_LED

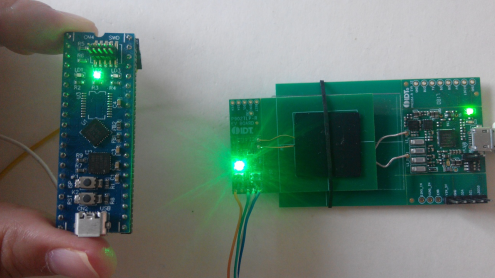

無線充電驅動開發板

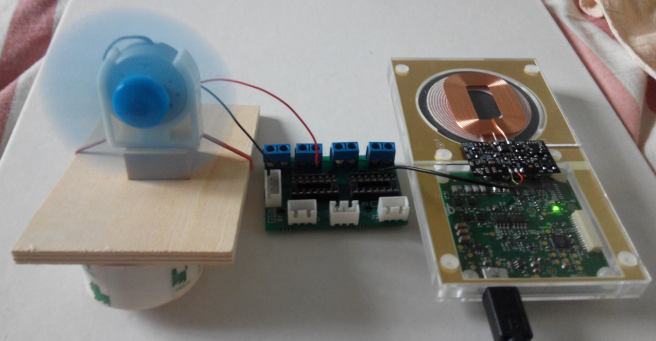

5W器件驅動小風扇

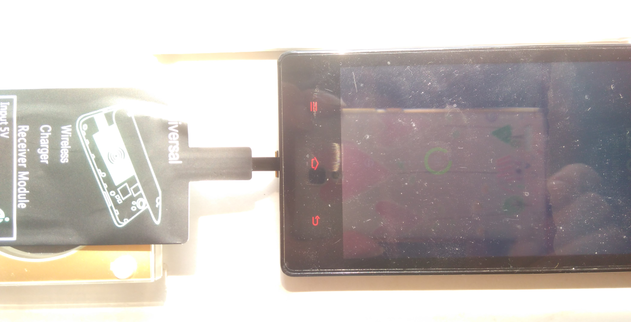

5W手機無線充電

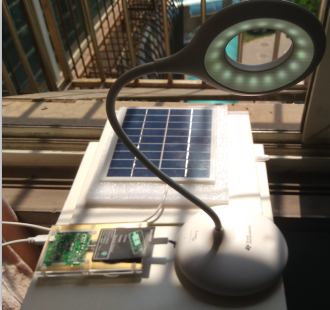

5W無線驅動LED燈

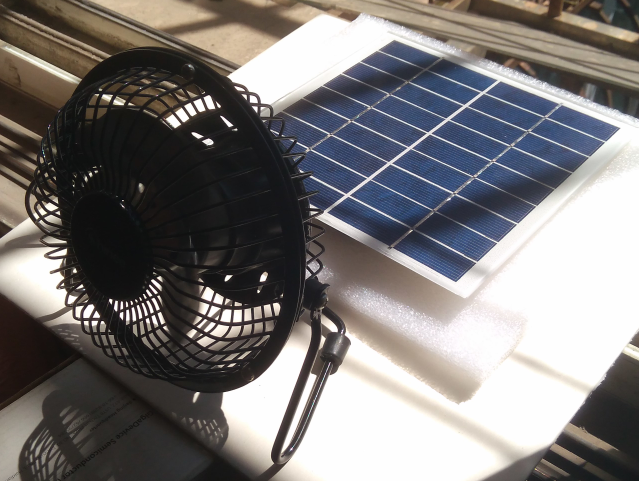

直驅USB型風扇

視頻演示
