基于OneNET的家居小網關

本設備整合了相關成熟的協議在其中，利用成熟的云平臺搭建了一套小型的物聯網系統。主控網關使用的MCU是STM32F103，通過WIFI連接廣域網來接入Onenet云平臺，與服務器之間使用較為熱門的MQTT協議，數據以Json格式傳輸。網關和移動端均可以多個設備同時存在于平臺，利用云服務器作BROKER傳輸消息，方便監控數據以及控制設備。另外還加入了藍牙音頻部分，可以讓舊的攻防或音響設備無線影音功能。

來聽我的演唱會 來聽我的演唱會

分享
12 喜歡這個項目
團隊介紹

來聽我的演唱會 來聽我的演唱會

團隊成員

馬隆鴻 單片機工程師

分享
項目簡介

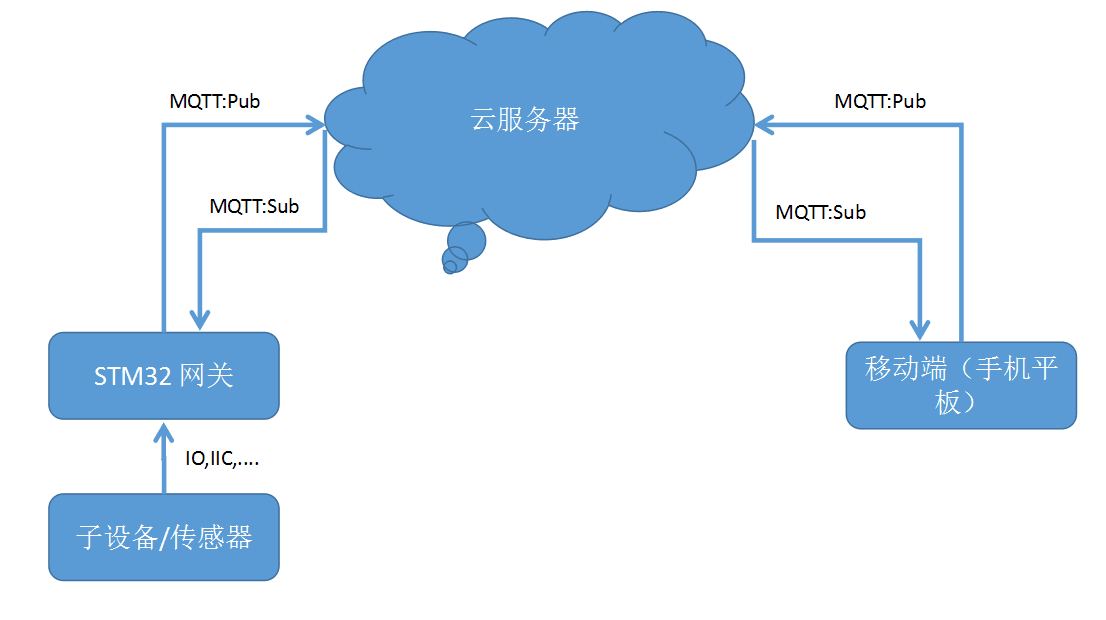

本設備整合了相關成熟的協議在其中，利用成熟的云平臺搭建了一套小型的物聯網系統。主控網關使用的MCU是STM32F103，通過WIFI連接廣域網來接入Onenet云平臺，與服務器之間使用較為熱門的MQTT協議，數據以Json格式傳輸。網關和移動端均可以多個設備同時存在于平臺，利用云服務器作BROKER傳輸消息，方便監控數據以及控制設備。另外還加入了藍牙音頻部分，可以讓舊的攻防或音響設備無線影音功能。
硬件說明


硬件框圖


主控芯片為Stm32f103RCT6

網絡部分可選網線（W5500）或無線WIFI（ESP8266）等方式

CSR8645為藍牙音頻模塊，可以接功放或者小音箱，讓舊音響設備增加無線播放功能。

TP4056為充電芯片。

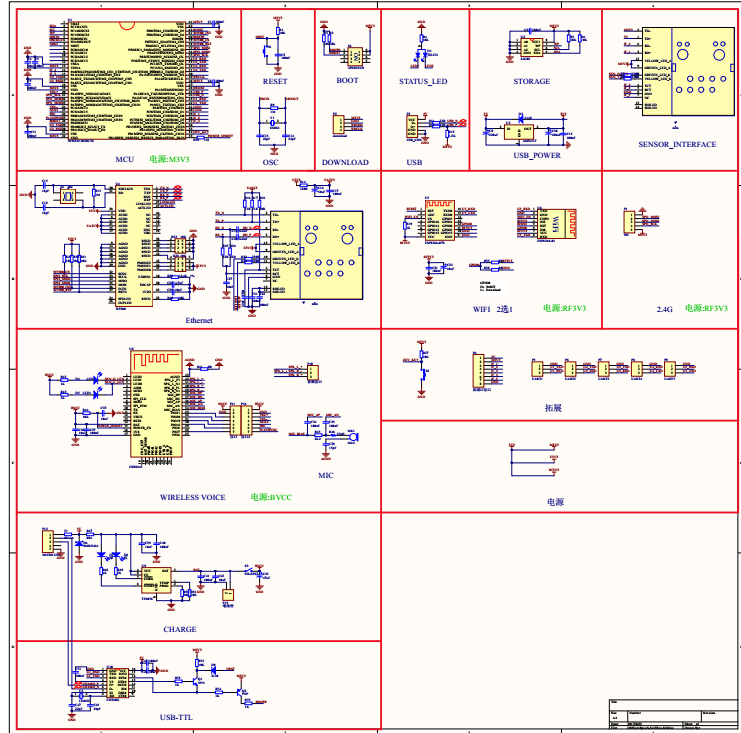

電路圖見下（可下載附件看大圖）：



軟件說明

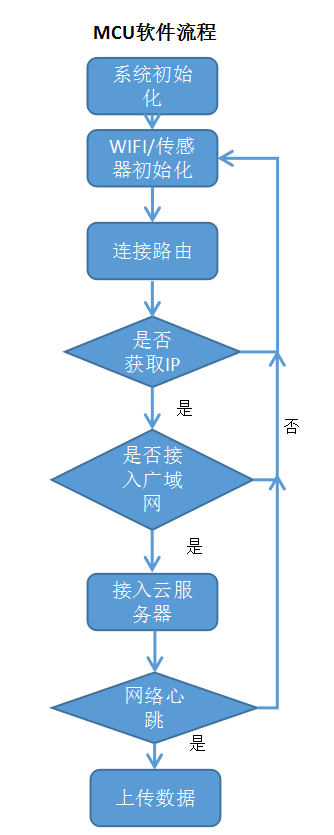

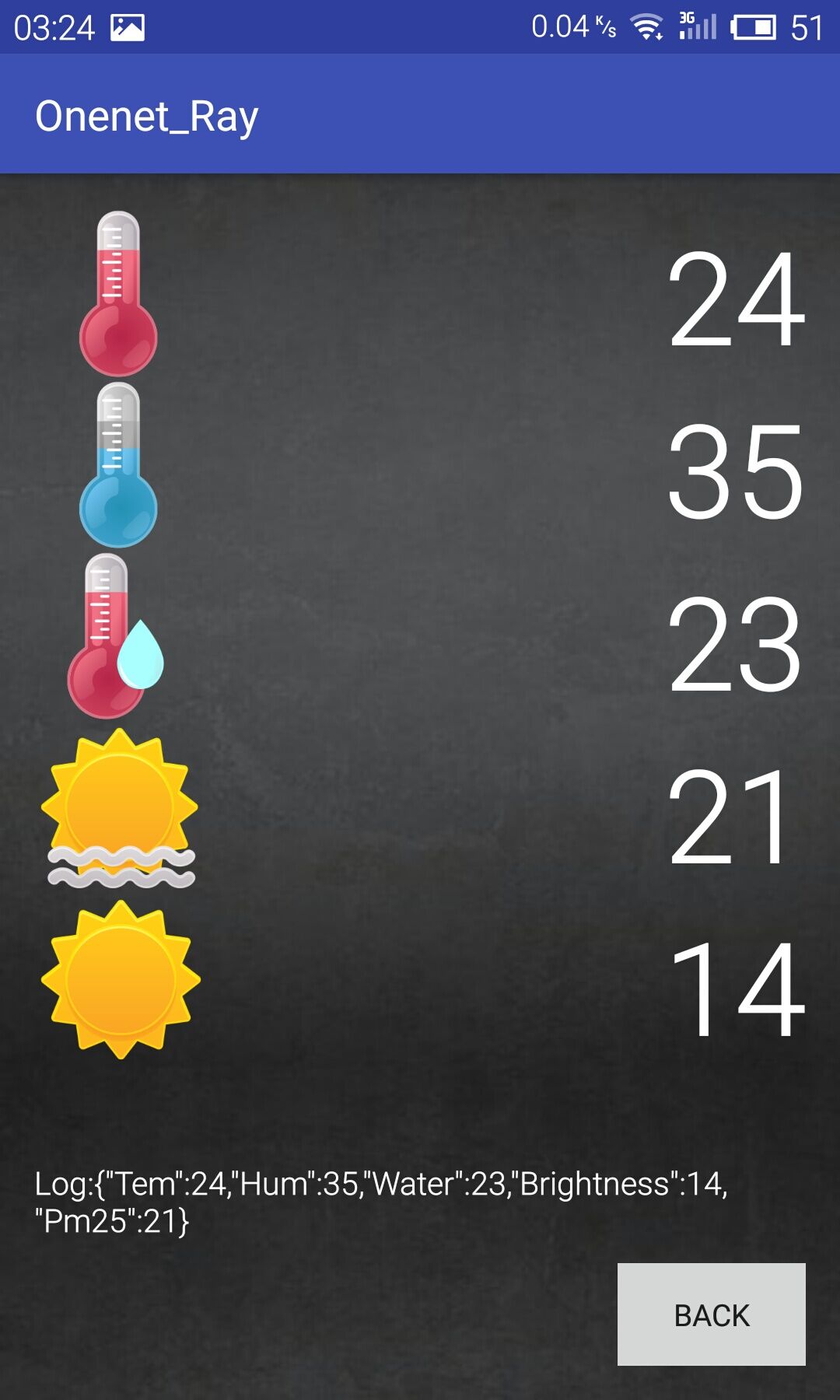

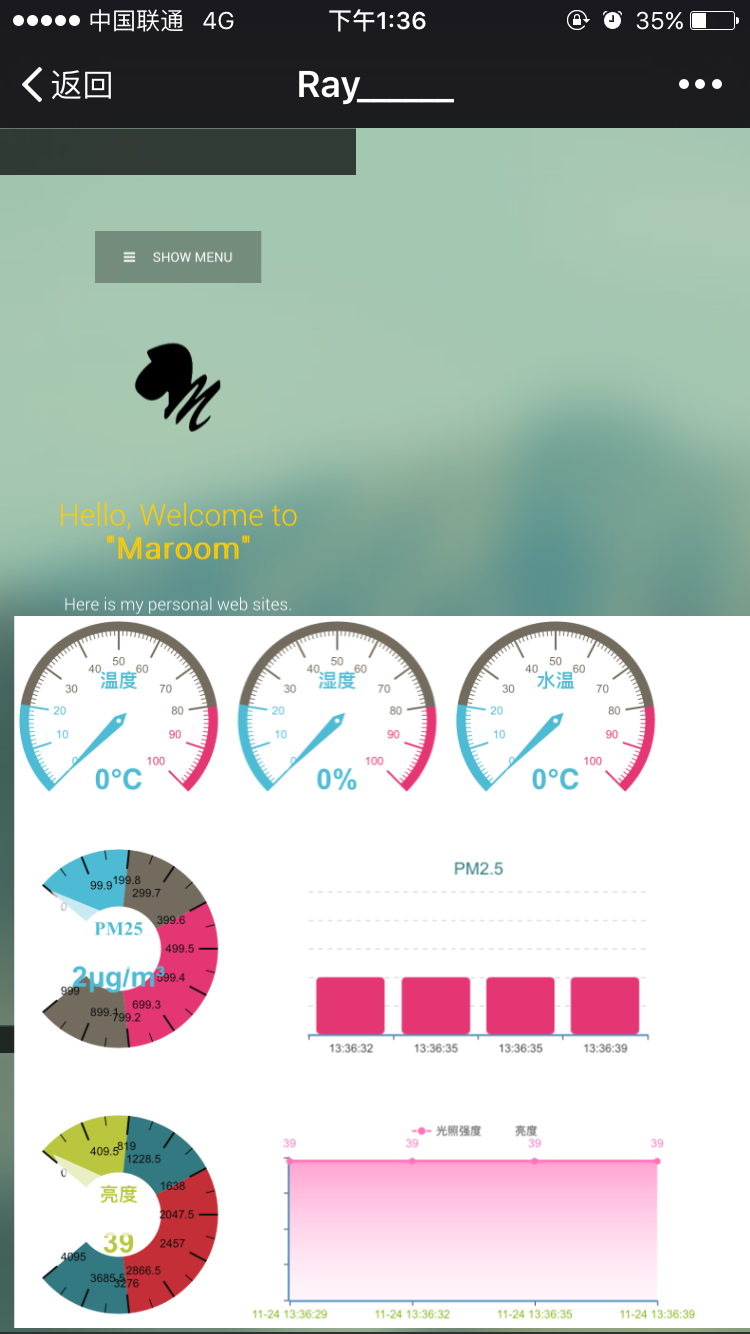

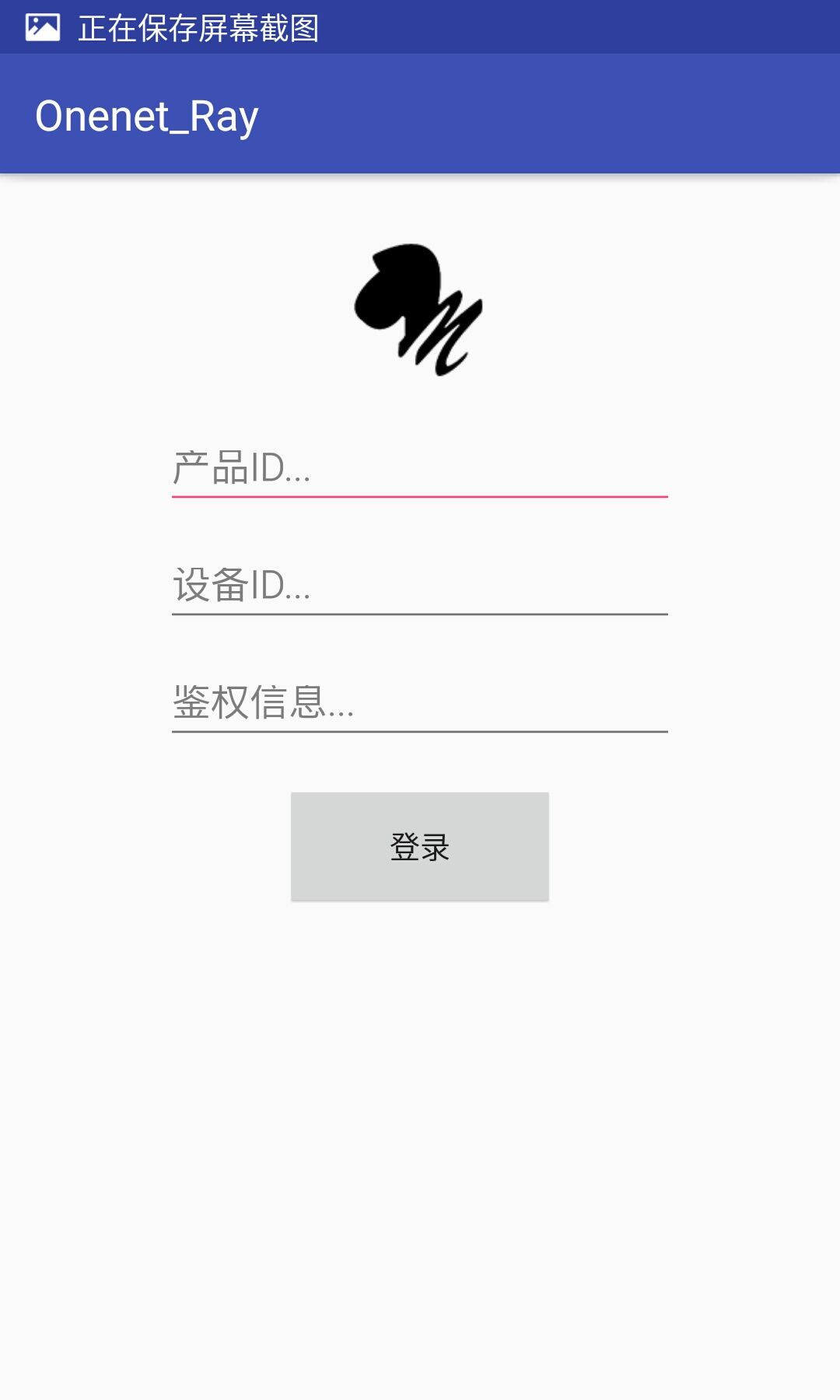

設備主要通過MQTT協議接入中移onenet平臺，傳感器的參數通過自定義的json格式上傳，手機端進行相應的解析。APP分別有中移平臺APP，可以監控設備上傳的數據；還有自己編寫的安卓端APP，簡易顯示傳感器參數。軟件流程見下（具體可參考附件代碼）：




演示效果

利用此網關接口上接入了DHT11、防水型18B20探頭、光敏電阻、PM2.5傳感器等傳感器。溫濕度、光照、PM2.5作為屋內環境參數檢測，18B20是用于檢測水溫（煮熱水、洗澡.....）。演示視頻：












附件

（9.89 MB）下載

評論區（8 )

  • hello_mcu： 不賴。外形有點意思

    回復

    • 來聽我的演唱會： ：）喜歡做精品

      回復

  • fmrs： 有市場

    回復

  • h1654155601.4045： 大哥，手機app是自己做的嗎？

    回復

  • A_lanmao： 你好，能加一下QQ進行交流嗎（QQ:2789026976）？我現在在學習MQTT，運行帖子附件中的程序時遇到了問題，關于MQTTDeserialize_publish的調用

    回復

  • 動心忍性1234： 您好我是無線電雜志的編輯，我們對您的項目十分感興趣，請問您有興趣投稿嗎？成為我們的作者除稿費外還有其他優厚條件。敬請參與。投稿請聯系QQ260534978.

    回復

  • 動心忍性1234： 您好我是無線電雜志的編輯，我們對您的項目十分感興趣，請問您有興趣投稿嗎？成為我們的作者除稿費外還有其他優厚條件。敬請參與。投稿請聯系QQ260534978.

    回復

  • 華成涵涵： 厲害，請問怎么連接one.net內容呢
    ？

    回復
