基于FPGA的8段數碼管動態顯示IP核設計

　引言

　　數碼管可顯示簡單的字符和數字，由于其價格低廉、性能穩定、顯示清晰、亮度高、使用電壓低、壽命長，在工業生產、交通運輸、儀器儀表及家用電器等場合得到廣泛應用。然而，開發基于NiosⅡ的嵌入式系統時，Builder開發工具中沒有提供現成的數碼管顯示IP核，這使設計者工作量增加。這里把數碼管控制器設計為一個共陰極(或共陽極)7段數碼管動態顯示IP核，并給出此核的一個參考驅動程序。在系統設計中，可根據實際需求，把此核直接例化成1～8個共陰極(或共陽極)數碼管顯示控制器，控制1～8個共陰極(或共陽極)數碼管工作，實現IP核重用，減少電子設計者的工作量，從而提高設計效率。

　　2 LED數碼管結構及驅動顯示方式

　　根據發光二極管的個數可將數碼管分成7段數碼管和8段數碼管，8段數碼管比7段數碼管多一個用于顯示小數點的發光二極管；根據內部連接形式可將數碼管分成共陽數碼管與共陰數碼管，圖1為數碼管的外形及其內部結構圖。

　　常用的數碼管顯示驅動方式有靜態驅動與動態驅動兩種，靜態驅動方式的主要特點是，每個數碼管都有相互獨立的數據線，并且所有的數碼管被同時點亮；而動態驅動方式則是所有數碼管共用一組數據線，數碼管依次被點亮，因此，動態驅動顯示方式每個數碼管都要有一個點亮控制輸入端口。為節省I／O端口，此設計采用動態顯示方式，所有數碼管動態顯示控制時序，全部由FPGA器件產生。

　　3 數碼管動態顯示IP核設計

　　根據數碼管動態顯示方式的工作原理，可把數碼管動態顯示控制器設計成IP核，包括任務邏輯設計、寄存器文件設計和Avalon接口設計3部分。

　　3．1 任務邏輯設計

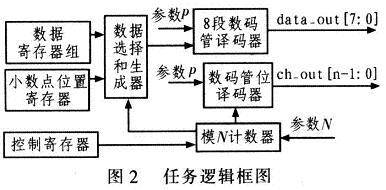

　　任務邏輯實現IP核的基本功能，是IP核設計的關鍵。任務邏輯產生數碼管動態顯示時的各種控制時序，并根據控制時序的先后順序，讀取寄存器文件中的數據，并送至數碼管譯碼器進行譯碼，圖2是任務邏輯框圖。

　　由圖2知，所設計的IP核主要由模N計數器、數據選擇和生成器、8段數碼譯碼器、數碼管位譯碼器和寄存器文件組成。模N計數器可根據參數N，產生N個狀態，其狀態數與數碼管個數相等，每個狀態依次分給第一個數碼管；數碼管位譯碼器的作用是根據模N計數器的值(狀態)產生數碼管位選信號。按順序依次點亮數碼管，而參數P的值表示數碼管的類型(共陽或共陰)，當P為高電平時，控制共陰極數碼管工作；P為低電平時，控制共陽極數碼管工作。

　　數據選擇和生成器用于根據計數器的狀態選擇數據寄存器組的數據，還可生成要顯示的數據信號，包括數字與小數點兩種，當小數點位置寄存器的值與計數器的值相等時，點亮小數點位；7段數碼管譯碼器對輸入的信號譯碼產生譯碼數據，該數據的最高位是小數點數據，低7位是字符顯示數據。

　　3．2 寄存器文件設計

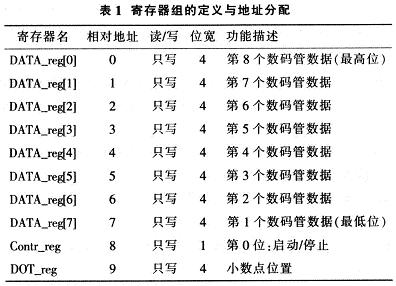

　　為實現任務邏輯單元與外界數據交換，要定義一組寄存器，稱為寄存器文件，并為這些寄存器分配地址。根據圖2，在此IP核中共定義10個寄存器，表1為其功能和地址偏移量。

　　3．3 數碼管動態顯示IP核Verilog HDL程序編寫

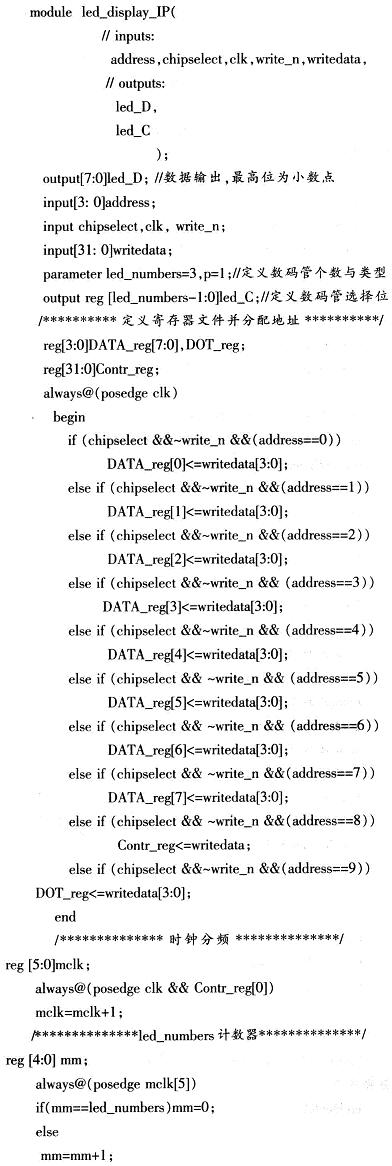

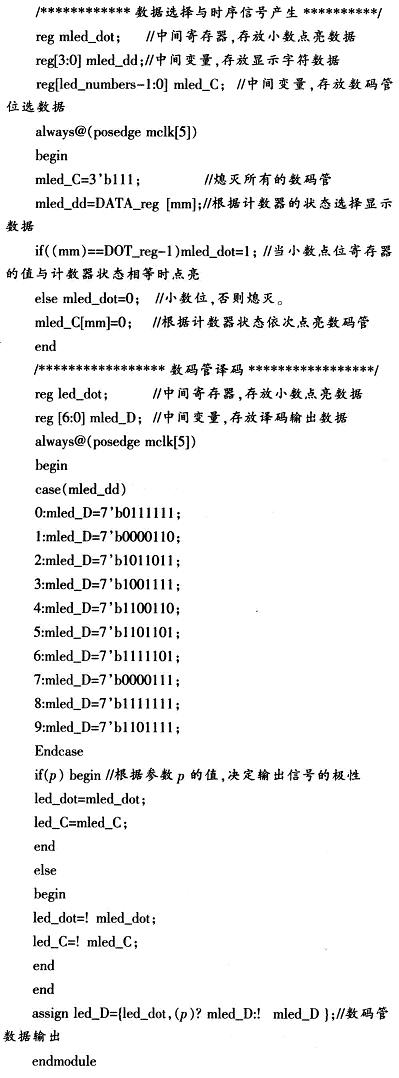

　　用硬件描述語言Verilog HDL編寫程序完成設計。

　　4 基于Nios II的軟件驅動程序設計

　　把所設計的IP核加載到嵌入式系統，打開Nios II EDS，在Ahera提供的集成開發環境(IDE)中，為IP核編寫驅動程序。

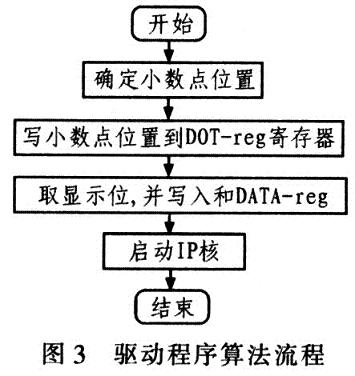

　　首先點擊new菜單建立工程應用文件，然后選擇一個空的工程模板(Blank Project)，并在此工程模板中編寫相應程序，其驅動程序的算法流程如圖3所示。

　　5 結論

　　數碼管是電子設計中應用較多的元器件。用于顯示系統的運行狀態和簡單的字符，以便提升系統人機界面的效果。為減輕設計者的工作量，實現軟核重用，設計8段數碼管動態顯示IP核，并給出此核的一個參考驅動顯示程序。此核根據設計需要，可例化1～8個共陽極(或共陰極)數碼管控制器，成功控制1～8個數碼管工作，大大提高設計效率。測試結果表明，此核工作可靠、穩定，可直接應用于工程實踐中。
