CC2530 是用于2.4-GHz IEEE 802.15.4、ZigBee 和RF4CE 應用的一個真正的片上系統（SoC）解決方案。它能夠以非常低的總的材料成本建立強大的網絡節點。

　　要在zigbee的組網中加入煙霧傳感器的模塊，所以需要用到cc2530的ADC對傳感器輸出的模擬信號進行采樣。下面是自己對實現用CC2530的ADC采集外部電壓的程序過程。

　　以下是ADC的配置：

　　#include《iocc2530.h》

　　#include“adc.h”

　　#include“uart.h”

　　#include《stdio.h》

　　#include“led.h”

　　#define VDD_REF 3.3

　　float ADCValue = 0.0;//global ，傳遞電壓值

　　/**************************************************************

　　*function:ADInit（）

　　*This funciton is order to initialize ADC of CC2530

　　*單次采樣，采用端口為P0.6

　　**************************************************************/

　　void ADInit（void）

　　{

　　uint ADCREGValue = 0;

　　SET_IO_PORT_DIR（0，6，IO_IN）;//設置P0..6為輸入模式

　　ADC_ENABLE_CHANNEL（6）; //使能通道6作為ADC的采樣通道

　　ADC_SINGLE_CONVERSION（ADC_REF_AVDD|ADC_12_BIT| ADC_AIN6）; //配置ADC參數，參考電壓為AVDD5引腳電壓，抽取率為512（12位分辨率）

　　ADC_SAMPLE_SINGLE（）; //啟動單次采樣

　　while（！（ADCCON1&0x80）） ;//等待AD轉換完成

　　// while （ ！ADCIF ）;

　　/*獲取結果，并轉換為電壓*/

　　ADCREGValue = ADCL》》4;//程序中設置的是12bit的精度，取低4位值

　　ADCREGValue |= ADCH《《4; //高八位值

　　ADCValue = （float）（ADCREGValue/（float）2048）*3.3;//此處有疑問，本來是12bit的精度，除數應該是4096的，但是得用2048才能得到準確的值

　　}

　　以下是UART0的配置：

　　#include《iocc2530.h》

　　#include“uart.h”

　　void UARTInit（void）

　　{

　　PERCFG = 0; //配置UART0的IO位置為備用位置1

　　P0SEL = 0x3c; //P0.2-PO.5設置為外設功能的端口

　　P2DIR &= ~（3《《6）;//設置UART0為第一優先級，UART1為第二優先級，

　　U0CSR |= （1《《7）; //select the mode as UART mode

　　U0GCR |= 0x09;

　　U0BAUD |= 59; //19200

　　UTX0IF = 1; //clear the interrupt flag

　　U0CSR |= （1《《6）; //enable receive bit

　　IEN0 |= 0x84;

　　}

　　/*********************************************************

　　note： “length” is the length of one line

　　**********************************************************/

　　void UARTSend（char *data，int length）

　　{

　　int i;

　　for（i=0;i《length;i++）

　　{

　　U0DBUF = *data;

　　data++;

　　while（UTX0IF==0）; // complete receive

　　UTX0IF = 0; //clear the flag

　　}

　　U0DBUF =0x0A; //carriage return

　　while（UTX0IF==0）; // complete receive

　　UTX0IF = 0;

　　}

　　以下是主函數：

　　#include《iocc2530.h》

　　#include“adc.h”

　　#include“uart.h”

　　#include“led.h”

　　#include《stdio.h》

　　#include 《string.h》

　　void delay（uint n）;

　　void ClockInit（void）;

　　void main（void）

　　{

　　char i = 0;

　　char TempValue［10］;

　　float average ;

　　char len;

　　P1_0 = 0;

　　ClockInit（）;

　　UARTInit（）;

　　SET_IO_PORT_DIR（1，0，IO_OUT）; //設置LED，作為ADC采樣進行的標志

　　IO_FUNC_PORT_PIN（1， 0， IO_FUNC_GIO）;//INIT_LED（）;

　　IEN0 =IEN1=IEN2 =0;

　　while（1）

　　{

　　average = 0.0;

　　for（i=0;i《64;i++）//取64次均值

　　{

　　ADInit（）;

　　average +=ADCValue;

　　}

　　average /=64;

　　LED（）;

　　sprintf（TempValue，“%fV\r”，（float）average）;//將數值格式化為字符串

　　len = strlen（TempValue）;//字符串的長度

　　UARTSend（TempValue，len）;//向串口發送數據

　　delay（20000）;

　　}

　　}

　　/***********************************************************

　　初始化時鐘參數

　　*************************************************************/

　　void ClockInit（void）

　　{

　　CLKCONCMD = 0x28; //時器計數時鐘設定為1M Hz， 系統時鐘設定為32 MHz

　　while（CLKCONSTA & 0x40）; //等晶振穩定

　　}

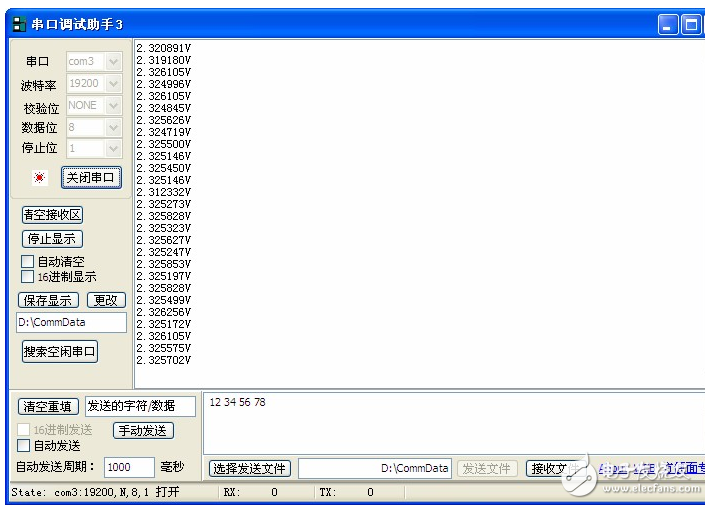

　　串口顯示結果：

　　一開始的時候，讀取出來的AD數值完全不對，最后發現是之前選取板子上的采樣端口出現問題，換了P0.6之后，效果就好多了，估計就是由于端口復用的造成的影響。弄好了基本的驅動，后面得開始將程序添加到ZIGBEE的模塊中，實現組網。
