由JPEG工作組制定的新一代靜止圖像壓縮標準JPEG2000，引入了小波變換和EBCOT編碼的全新設計結構，使得JPEG2000擁有壓縮比高、支持有損和無損壓縮、碼流隨機存取及處理、逐漸傳輸顯示解碼等優點。由于受實現復雜度高、成本控制困難等因數制約，未能得到廣泛應用。據統計，JPEG2000實現復雜度約是目前主流JPEG實現的30倍。因此，一種廉價、有效、實時的解決方案，對于JPEG2000的推廣應用較為有利。本文針對JPEG2000解碼系統中核心處理模塊——離散小波逆變換（IDWT），采用提升小波算法，提出了一種雙路并行的實現結構，并基于Xilinx公司低功耗的xc2v3000-4-fg676芯片進行布局布線仿真驗證表明，該方案是一種高速、實時的硬件解決方案，能較好地解決JPEG200 0解碼系統中對于小波逆變換實時處理的瓶頸。

1 離散小波變換

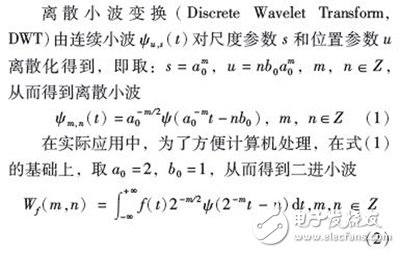

1．1 離散小波變換

小波理論是在調和分析的數學理論上發展起來的一個新的應用數學分支，它和傅里葉變換（Fourier）分析具有密切聯系，但卻克服了Fo-urier在時域里局部分析能力的缺陷，能夠同時提供較精確的時域定位和較精確的頻域定位，是一種可變分辨率分析。小波分析在時域和頻域同時具有良好的局部化性質，是處理非平穩信號的有力工具。它的多分辨率分析是JPEG2000標準中進行漸進式壓縮的基礎。

在實際應用中，采用傳統卷積方式實現的第一代小波存在一些明顯缺點：

（1）信號經過小波變換后產生的浮點數不能由有限字長的計算機精確地重構。

（2）圖像的尺寸大小有限制，并不能對所有尺寸的圖像進行變換處理。

（3）對內存需求量大，不適宜DSP、FPGA等硬件實現。

為了克服這些問題并將小波普適化，目前工程應用中主要借用提升算法（Lifting Scheme）直接在空間域上計算小波系數的方式來構造。提升方法既保持了原有的小波特性，又克服平移伸縮不變性所帶來的局限，而且還能擺脫傳統的濾波器和傅里葉的頻域概念，保證在高倍數據壓縮情況時的圖像質量。

1．2 CDF9／7小波提升算法

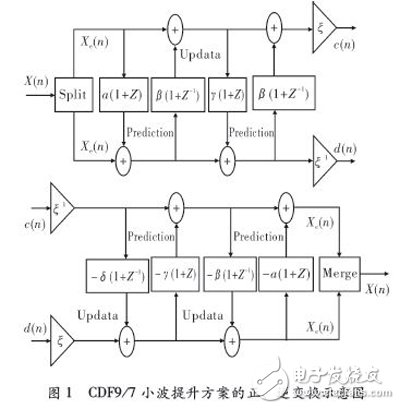

JPEG2000標準給出兩種雙正交小波濾波器，即有損壓縮和無損壓縮，前者采用CDF9／7小波，后者采用5／3小波。CDF9／7小波是圖像壓縮的首選濾波器，自然圖像壓縮性能好于5／3小波。因此本論文選擇CDF9／7小波進行提升格式小波變換硬件設計，其提升結構和實現步驟分別如圖1所示。

對于CDF9／7小波，取（α，β，γ，δ，ζ）=（1．586 134 342，0．052 980 118，0．882 811 076，0．443 506 852，1．149 604 398）。

2 CDF9／7小波逆變換的VLSI實現

2．1 整體方案分析

離散小波逆變換模塊處于JPEG2000解碼系統最后一級，它負責將前端EBCOT解碼得到的數據進行小波逆變換處理以獲得重構圖像信息。由于逆變換模塊的數據并不如正變換模塊一樣直接來自外部數據總線，而是來自前端的EBCOT解碼數據，因此既不能用協議的方式規定輸入數據的順序，也不能保證EBCOT解碼數據等時間間隔均勻輸出，所以在前端EBCOT模塊和離散小波反變換模塊之間需要使用存儲器進行緩存。

由于連續小波基能夠消除圖像的方塊效應，因此為了降低高倍壓縮時各編碼塊之間的邊際效應，在滿足工程實現要求的同時提高壓縮質量，一般需要選擇盡可能大的圖像塊進行處理。顯然，這受限于原始圖像本身的大小和存儲器的大小。為避免小波變換的圖像尺寸受存儲器的大小限制，同時避免使用昂貴的大內存FPGA芯片，本設計中選擇使用片外存儲器緩存接收到的數據幀。

2．2 整體方案設計

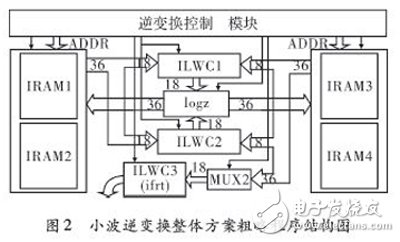

小波逆變換需要在接收到完整的一幀數據之后才能啟動，而且對于N個像素點的圖像，完成JPEG2000解碼系統中的3層小波逆變換處理，需要M=N／16+N／16+N／4+N／4+N+N=2．625N個時鐘周期。為了降低系統功耗，本設計并不采用倍頻實現，而提出了一種雙路并行的實現結構，其整體方案粗略結構如圖2所示。

圖2中箭頭指示數據流向，箭頭中的數字表示數據寬度，2對片外存儲器采用乒乓方式輪詢切換。本方案首先使用兩路并行的核心計算單元（ILWC1和ILWC2）完成前3列2行逆變換處理（第3層小波逆變換、第2層小波逆變換和第1層小波列逆變換），這期間的數據交替的在IRAM1和IR-AM3或者IRAM2和IRAM4之間存取；然后再使用第3個獨立的核心計算單元（ILWC3）完成剩余的最后一次小波逆變換處理（第一層小波行逆變換），處理完畢的數據。由于單個小波系數位寬為18 bit（4 bit小數位確保精度要求），因此片外存儲器每個36 bit的存儲單元中可以同時存放兩個小波系數。在前3列2行逆變換處理過程中，每次讀取的2個小波系數可以分別提供給ILWC1和ILWC2并行處理，在第一層小波行逆變換時則由一個二通道選擇器（MUX2）對數據的高、低18 bit位進行選擇分時提供給ILWC3。數據組織模塊（Iogz）的功能就是將ILWC1和ILWC2這兩個處理模塊完成的行、列變換數據進行合并重組，以便對片外RAM進行讀寫的36 bit外部總線數據總是由兩個18bit小波系數分別以總線數據的高18bit和低18 bit的形式組合而成。

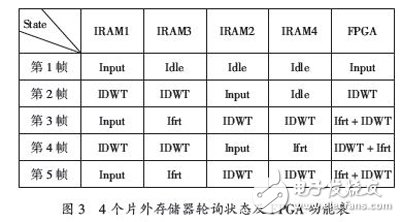

基于以上實現方案，對于N個像素點的圖像，首先由ILWC1和ILWC2完成3列2行逆變換需要M1=N／32+N／32+N／8+N／8+N／2=0．812 5N個時鐘周期，然后由ILWC3獨立最后一層行變換需要M2=N個時鐘周期。因此，兩個處理過程所需的總時間M=M1+M2=1．812 5N不超出允許的存儲器占用上限（2N），能夠保證對連續輸入的小波系數進行實時的處理。4個存儲器輪詢狀態和FPGA的功能狀態參見圖3。

2．3 核心計算單元ILWC設計

由圖4所示，核心計算單元對高低頻系數的伸縮擴展共用一個乘法器，因此平均每個小波系數所需進行的乘法和加法次數分別為5次和8次，相對于卷積運算的9次和14次，計算復雜度顯然是降低了很多。

3 軟件及硬件資源的選用

3．1 工作環境

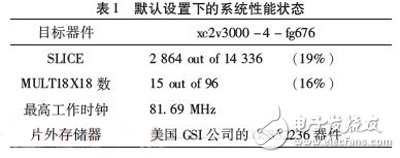

本設計基于Xilinx公司ISE 9．1開發平臺之上，使用VHDL語言（93版本）編程實現。系統采用Synplify8．1進行綜合，使用Modelsim SE 6．0d進行仿真驗證。在沒有添加任何約束的情況下，其性能參數如表1所示。

選用Virtex-Ⅱ系列的芯片原因在于：（1）軟件開發工具友好，開發容易，性價比高；（2）低功耗、低工作電壓，滿足實時設備的要求；（3）仿真可靠，幾乎完全接近實際情況；（4）可重復擦寫型FPGA，設計靈活，適用于方案改進。

3．2 實驗結果

本系統采用8位64×4 096的原始圖像經過3層定點化小波處理所得的14位小波系數為測試數據，實驗處理結果與VC軟件定點化逆小波處理結果一致，表明本系統能正確的滿足應用要求，圖5為本系統工作整體仿真圖。系統在同步信號Syn低電平有效期間，根據切換信號Exg的高、低電平選擇片外存儲器進行乒乓操作。首先數據由Data輸入到片外存儲器，作為逆變換的測試數據，處理完成之后由Result端輸出，并以一個高電平脈沖信號Endn標記處理完畢。

4 結束語

本文討論下JPEG2000解碼系統中的CDF9／7小波逆變換模塊的設計要求，借助提升算法原位操作的特點，所提出的雙路并行的實時處理方案無需任何內部存儲空間，而外部存儲空間的大小完全取決于處理圖像塊尺寸的大小。在視頻及衛星遙感圖像這類實時性要求非常強的圖像處理中，本系統能很好地滿足應用需求。
