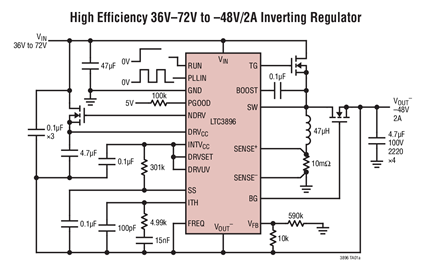

LTC?3896 是一款高性能負輸出 DC/DC 開關穩壓控制器，用于驅動一個全 N 溝道同步功率 MOSFET 級。該器件把一個寬變化范圍正輸入電壓源轉換為一個可低于地電位達 60V 的穩定負輸出。輸入能夠采用一個低至 4V 和高達 140V – |VOUT–| 的電壓工作。

LTC3896 包含真正參考于地的 RUN、PLLIN 和 PGOOD 引腳，因而免除了增設外部分立式電平移位組件來與 LTC3896 接口的需要。

一種恒定頻率電流模式架構可提供一個高達 850kHz 的可鎖相頻率。低的 40μA 無負載靜態電流延長了電池供電型系統中的工作運行時間。OPTI-LOOP? 補償允許在一個寬的輸出電容和 ESR 數值范圍內優化瞬態響應。LTC3896 具有一個精準的 0.8V 基準和電源良好輸出指示器。軟起動 (SS) 引腳在啟動期間使輸出電壓斜坡上升。



應用



• 汽車和工業電源系統
• 電信電源
• 分布式電源系統

• 寬 VIN + |VOUT–| 范圍：4V 至 140V (150V 絕對最大值)
• 寬輸出電壓范圍：–60V 至 –0.8V
• 參考于接地的控制 / 接口引腳
• 可調的柵極驅動電平：5V 至 10V (OPTI-DRIVE)
• 集成型自舉二極管
• 低工作 IQ：40μA (停機模式 = 10μA)
• 可選的柵極驅動 UVLO 門限
• 用于 DRVCC 的內置 LDO 或外部 NMOS LDO
• EXTVCC LDO 采用輸出給驅動器供電
• 可鎖相頻率 (75kHz 至 850kHz)
• 可編程固定頻率 (50kHz 至 900kHz)
• 在輕負載條件下可選擇執行連續、脈沖跳躍或低紋波突發模式 (Burst Mode?) 操作
• 可調的突發箝位和電流限制
• 電源良好輸出電壓監視器
• 可編程輸入過壓閉鎖
• 38 引腳 TSSOP 高電壓封裝
