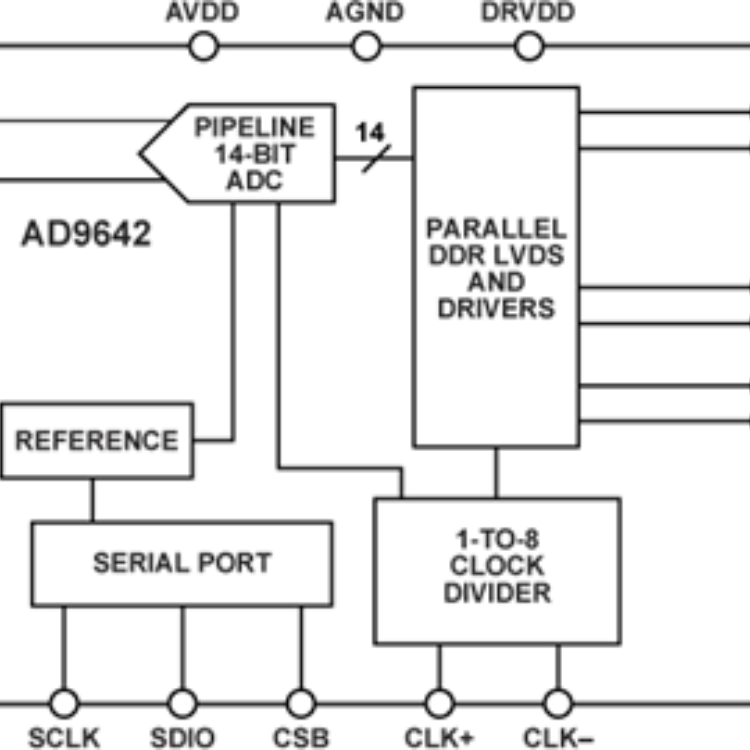

AD9642是一款14位、采樣速率最高達250 MSPS的模數轉換器(ADC)，旨在為低成本、小尺寸、寬帶寬、多功能通信應用提供解決方案。

這款ADC內核采用多級、差分流水線架構，并集成了輸出糾錯邏輯。每個ADC均具有寬帶寬輸入，支持用戶可選的各種輸入范圍。集成基準電壓源可簡化設計。占空比穩定器(DCS)可用來補償ADC時鐘占空比的波動，使轉換器保持出色的性能。

ADC輸出數據直接送至外部14位LVDS輸出端口。

需要時，靈活的關斷選項可以明顯降低功耗。

設置與控制的編程利用三線式SPI兼容型串行接口來完成。

AD9642采用32引腳LFCSP封裝，額定溫度范圍為?40°C至+85°C工業溫度范圍。該產品受美國專利保護。

應用
- 通信
- 分集無線電系統
- 多模式數字接收機(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
- I/Q解調系統
- 智能天線系統
- 通用軟件無線電
- 超聲設備
- 寬帶數據應用

產品聚焦
1. 集成式14位、170 MSPS/210 MSPS/250 MSPS ADC。
2. 采用1.8 V單電源供電，數字輸出驅動器則采用獨立電源供電，以支持LVDS輸出。
3. 取得專利的差分輸入在最高至350 MHz的輸入頻率下仍保持出色的信噪比(SNR)性能。
4. 三線式、1.8 V SPI端口可用于寄存器編程和回讀。

• 信噪比(SNR)：71.0 dBFS（185 MHz輸入，250 MSPS）
• 無雜散動態范圍(SFDR)：83 dBc（185 MHz輸入，250 MSPS）
• 輸入噪聲：?152.0 dBFS/Hz（200 MHz、-1dBFS輸入，250 MSPS）
• 總功耗：390 mW (250 MSPS)
• 1.8 V電源電壓
• LVDS（ANSI-644電平）輸出
• 1至8整數輸入時鐘分頻器（最大輸入頻率625MHz）
• 采樣速率最高達250 MSPS
• 中頻采樣頻率最高達350 MHz
• ADC內部基準電壓源
• 靈活的模擬輸入范圍：1.4 V p-p至2.0 V p-p（標稱值1.75 V p-p）
