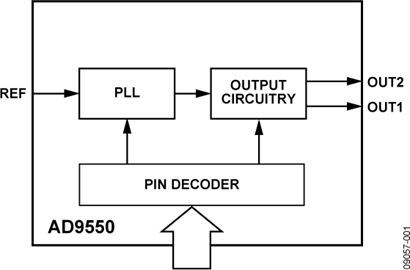

AD9550是一款基于鎖相環(PLL)的時鐘轉換器，針對有線通信和基站應用的需求而設計。它采用整數N分頻PLL來滿足相關的頻率轉換要求。REF輸入端支持單端輸入參考信號。
AD9550的引腳可編程，提供從15個可能的輸入頻率轉換到51個可能的輸出頻率對（OUT1和OUT2）的標準輸入/輸出頻率轉換矩陣。
雖然AD9550嚴格按照CMOS工藝制造，但其輸出與LVPECL、LVDS或單端CMOS邏輯電平兼容。
AD9550的工作溫度范圍為?40°C至+85°C工業溫度范圍。
應用
- 高頻VCXO、OCXO和SAW諧振器的高性價比替代產品
- 靈活的頻率轉換支持以太網、T1/E1、SONET/SDH、GPON、xDSL等有線應用
- 無線基礎設施
- 測試與測量（包括手持式設備）
- 將預設標準輸入頻率轉換為標準輸出頻率
- 輸入頻率范圍：8 kHz至200 MHz
- 輸出頻率最高可達810 MHz LVPECL和LVDS (200 MHz CMOS)
- 預設引腳可編程頻率轉換比
- 片內VCO
- 單端CMOS參考輸入
- 2路輸出時鐘（可獨立編程為LVDS、LVPECL或CMOS）
- 3.3 V單電源供電
- 極低功耗：<450 mW（多數條件下）
- 小型封裝：5 mm × 5 mm
- 超過Telcordia GR-253-CORE的抖動產生、轉換和容差要求
