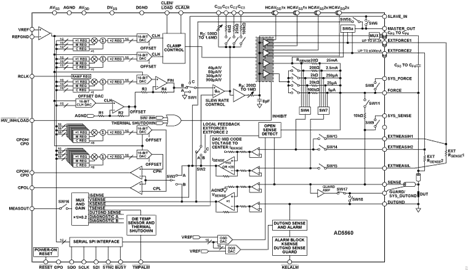

AD5560是一款高性能、高集成度器件電源，提供可編程的驅動電壓和測量范圍。該產品包括所需的DAC電平，用以設置驅動放大器的可編程輸入，此外還包括箝位和比較器電路。片內集成用于DAC功能的失調和增益校正功能。它提供多種可編程測量電流范圍，包括五種內部固定范圍和兩種分別提供最高1.2 A和500 mA電流的外部可選范圍（EXTFORCE1和EXTFORCE2）。高電流電平時可實現的電壓范圍受裕量和最大功耗限制。通過并聯或聯合多個DPS器件，可以實現1.2 A以上的電流范圍或高電流與高電壓組合。發生過流、過溫狀況時，它會提供開漏報警輸出，或者在SENSE、DUTGND線上提供開爾文報警。
該DPS的功能通過一個與SPI?、QSPI?、MICROWIRE?、DSP接口標準兼容的簡單三線式串行接口控制，接口時鐘速度最高可達50 MHz。
應用
- 自動測試設備(ATE)
- 器件電源
- 可編程器件電源(DPS)
- FV、MI、MV、FNMV功能
- 5個內部電流范圍（片內RSENSE）
- ±5 μA、±25 μA、±250 μA、±2.5 mA、±25 mA
- 2個外部高電流范圍（外部RSENSE）
- EXTFORCE1：±1.2 A（最大值）
- EXTFORCE2：±500 mA（最大值）
- 集成可編程電平
- 全部為16位DAC：驅動DAC、比較器DAC、箝位DAC、失調DAC、OSD DAC、DGS DAC
- 可編程開爾文箝位和報警
- 片內集成失調和增益校正寄存器
- 驅動DAC提供斜坡電源壓擺模式
- 可編程壓擺率特性：1 V/μs至0.3 V/μs
- DUTGND開爾文檢測和報警
- 25 V FV跨度，可在?22 V至+25 V范圍內非對稱工作
- 片內集成比較器
- 可聯合多個器件以提供更高的電流
- 保護放大器
- 系統PMU連接
- 電流箝位
- 芯片溫度傳感器和關斷特性
- 片內集成二極管測溫陣列
- 可通過診斷寄存器訪問內部節點
- 開漏報警標志（溫度、電流箝位、開爾文報警）
- SPI/MICROWIRE/DSP兼容型接口
- 64引腳(10 mm × 10 mm)TQFP封裝，帶裸露焊盤（頂部）
- 72引腳(8 mm × 8 mm)倒裝芯片BGA封裝
