具有可調節電流限制的 5.5V、2A、40mΩ 負載開關
| Number of channels (#) | 1 |
| Vin (Min) (V) | 1.8 |
| Vin (Max) (V) | 5.5 |
| Imax (A) | 2.7 |
| Ron (Typ) (mOhm) | 40 |
| Shutdown current (ISD) (Typ) (uA) | 0.2 |
| Quiescent current (Iq) (Typ) (uA) | 40 |
| Soft start | Fixed Rise Time |
| Rise time (Typ) (us) | 550 |
| Current limit type | Adjustable |
| Features | Quick output discharge, Reverse current protection, Short circuit protection, Thermal shutdown |
| Operating temperature range (C) | -40 to 125 |
- 輸入電壓范圍 (VIN)：1.8 V 至 5.5V
- 輸出電流限制 (ILIMIT)：0.05A–3.5A (典型值)
-
TPS22950：自動重試電流限制響應
-
TPS22950L：閉鎖電流限制響應
- 熱關斷 (TSD)
- 導通電阻 (RON)：
- VIN = 5V 時，RON：34mΩ（典型值）
- VIN = 3.3V 時，RON：41mΩ（典型值）
- 慢速開通時序可限制浪涌電流（典型值）：
- VIN = 5V 時，tON：800us
- VIN = 3.3V 時，tON：550us
- 常開的反向電流阻斷 (TPS22950)
- 故障指示 (FLT)
- 快速輸出放電 (QOD)：150Ω
- ON 引腳智能下拉電阻 (RPD,ON)：
- ON ≥ VIH (ION)：50nA（最大值）
- ON ≤ VIL (RPD,ON)：500kΩ（典型值）
- 低功耗：
- 導通狀態 (IQ)：40uA（典型值）
- 關閉狀態 (ISD)：0.2uA（典型值）
- UL 2367 認證 – 文件號 E169910
-
已通過 ILIM = 66mA 至 2.46A 認證
-
TPS22950x 器件是一款小型單通道負載開關，能夠通過可調輸出電流限制、反向電流阻斷和熱關斷提供強大的故障保護功能。
開關導通狀態由數字輸入控制，此輸入可與低壓控制信號直接連接。首次加電時，此器件使用智能下拉電阻來保持 ON 引腳不懸空，直到系統時序控制完成。引腳故意驅動為高電平 (>VIH) 后，便會斷開智能下拉電阻，從而防止不必要的功率損耗。
TPS22950 通過自動重試行為響應過流事件，而 TPS22950L 使用去抖時間和閉鎖行為。

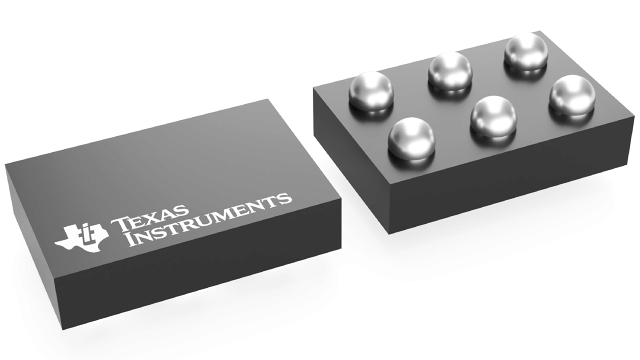

TPS22950x 采用標準 WCSP 封裝，工作環境溫度范圍為 –40°C 至 125°C。
