具有 SPI 的雙通道恒壓恒流控制器
| Number of channels (#) | 2 |
| Topology | Boost Controller, Buck Controller, Buck-Boost Controller, Cuk Controller, Flyback Controller, Sepic Controller |
| Rating | Automotive |
| TI functional safety category | Functional Safety-Capable |
| Operating temperature range (C) | -40 to 125 |
| | |
| Vin (Min) (V) | 4.5 |
| Vin (Max) (V) | 65 |
| Vout (Min) (V) | 3 |
| Vout (Max) (V) | 65 |
| Iout (Max) (A) | 5 |
| Iq (Typ) (mA) | 2.2 |
| Switching frequency (Max) (kHz) | 1000 |
| Features | Adjustable Switch Frequency, Fault Detection, Fault Diagnostic, LED Open Detection, LED Short to Ground Detection, Spread Spectrum, Synchronization Pin, Thermal Shutdown |
- 符合 AEC-Q100 1 級標準
- 提供功能安全
- 可幫助進行功能安全系統設計的文檔
- 寬輸入電壓范圍：4.5V 至 65V
- 在 –40°C 至 150°C 結溫范圍內的 LED 電流精度為 ±4%
- SPI 通信接口
- SPI 可編程特性：
- 通過擴頻改善了 EMI
- 軟啟動計時
- ILED 電流和輸出電壓設置
- 電流限制，過壓，故障計時器
- 單相與雙相
- CV 和 CC 模式配置
- 雙通道峰值電流模式 (PCM) 控制器
- 低輸入失調電壓軌至軌電流感應放大器
- 模擬調光
- 采用集成 P 通道驅動器接口的外部串聯 FET PWM 調光
- PWM 調光范圍超過 1000:1
- 每個通道配備漏極開路故障標志指示器
- 高達 1MHz 的可編程開關頻率，具有外部時鐘同步功能
- 全面可編程故障保護電路

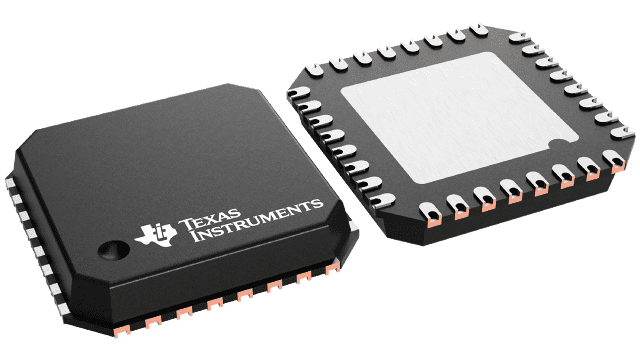

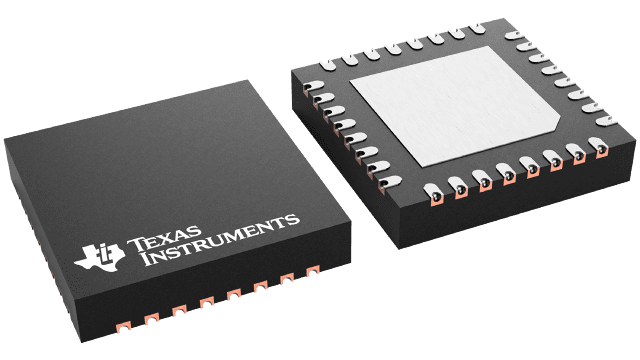

- 采用可濕性側面 VQFN 封裝
TPS92682-Q1 是一種帶有 SPI 通信接口的雙通道峰值電流模式控制器。通過編程，該器件可在恒壓 (CV) 或恒流 (CC) 模式下運行。
在 CV 模式下，TPS92682-Q1 可通過編程用作兩個獨立或雙相升壓穩壓器。可使用外部電阻分壓器和 SPI 可編程 8 位 DAC 對輸出電壓進行編程。
在 CC 模式下，器件設計用于支持雙通道升壓或降壓 LED 驅動器拓撲。可使用模擬調光或 PWM 調光技術來單獨調制 LED 電流。使用可編程的 8 位 DAC 可獲得高于 28:1 的模擬調光范圍。可以借助所需占空比直接調制 PWM 輸入引腳或使用 SPI 可編程 10 位 PWM 計數器來實現 LED 電流的 PWM 調光。可選 PDRV 柵極驅動器輸出可用于驅動外部 P 通道系列 MOSFET。
TPS92682-Q1 整合了高級 SPI 可編程診斷和故障保護機制，包括逐周期電流限制、輸出過壓和欠壓保護、ILED 過流保護以及熱警告。該器件的每個通道都包含一個漏極開路故障指示器輸出。
TPS92682-Q1 包含一個 LH 引腳，在拉高時，會進入跛行回家 (LH) 狀態。在 LH 模式下，該器件使用一組獨立的 SPI 可編程寄存器。
