| Features | 48CH LED Driver, Fault Detection, Internal GS Clock, LED Open Detection, LED Short to Ground Detection, LED Short to VLED Detection, Matrix, Pre-Charge FET, SRAM, Thermal Shutdown |
| Data transfer rate (Typ) (MHz) | 50 |
| Ch to ch accuracy (Typ) (+/- %) | 1 |
| Rating | Catalog |
| Operating temperature range (C) | -40 to 85 |
- 支持分立式 VCC 和 VR/G/B 電源
- VCC 電壓范圍：2.5V - 5.5V
- VR/G/B 電壓范圍：2.5V - 5.5V
- 48 個電流源通道，范圍從 0.2mA 到 20mA
- 通道間精度：±0.5%（典型值），±2%（最大值）；器件間一致性：±0.5%（典型值），±2%（最大值）
- 低拐點電壓：當 IOUT = 5mA 時為 0.26V（最大值）
- 3 位（8 級）全局亮度控制
- 8 位（256 級）色彩亮度控制
- 最大 16 位（65536 級）PWM 灰度控制
- 帶 190mΩ RDS(ON) 的 16 個線路掃描開關
- 超低功耗
- 低至 2.5V 的獨立 VCC
- 超低 ICC（低至 3.9mA），具有 50MHz GCLK
- 智能省電模式
- 內置 SRAM 支持 1 至 32 路復用
- 支持 16 路復用的單個器件可驅動 32 × 16 LED 或 16 × 16 RGB 像素
- 支持 32 路復用的兩個器件堆疊后可驅動 96 × 32 LED 或 32 × 32 RGB 像素
- 高速和低 EMI 連續時鐘串行接口 (CCSI)
- 僅三條總線：SCLK/SIN/SOUT
- 具有雙沿傳輸機制的外部 25MHz（最大值）SCLK（內部 50MHz）
- 支持 40MHz 至 160MHz 范圍 GCLK 的內部倍頻器
- 經優化的顯示性能
- 去除上下重影
- 低灰度增強
- LED 開/短路/弱短路檢測和消除
隨著窄像素間距 LED 顯示或 Mini/Micro-LED 產品的像素密度不斷提高，我們迫切需要使用 LED 驅動器來應對各種關鍵挑戰，即通過超高集成度滿足嚴格的布板空間限制，通過超低功耗更大程度地降低系統級功耗，通過全新的接口實現高數據刷新率并減少 EMI 的影響，通過出色的顯示性能滿足不斷增長的高顯示質量的需求。

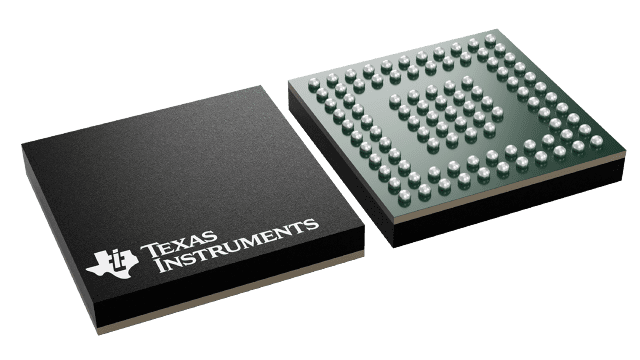

TLC6983 是高度集成的共陰極矩陣 LED 顯示驅動器，有 48 個恒流源和 16 個掃描 FET。單個 TLC6983 能驅動 16 × 16 RGB LED 像素，兩個 TLC6983 堆疊后可驅動 32 × 32 RGB LED 像素。為實現低功耗，該器件可通過其共陰極結構為紅色、綠色和藍色 LED 提供分立式電源。此外，通過超低的工作電壓范圍（Vcc 低至 2.5V）和超低的工作電流（Icc 低至 3.9mA），TLC6983 可顯著降低運行功率。
The TLC6983 implements a high speed dual-edge transmission interface to support high device count daisy-chained and high refresh rate while minimizing electrical-magnetic interference (EMI). The device supports up to 25-MHz SCLK (external) and up to 160-MHz GCLK (internal). Meanwhile, the device integrates enhanced circuits and intelligent algorithms to solve the various display challenges in Narrow Pixel Pitch (NPP) LED display applications and Mini / Micro-LED products: Dim at the fist scan line, Upper and downside ghosting, Non-uniformity in low grayscale, Coupling, and Caterpillar caused by open or short LEDs, which make the TLC6983 a perfect choice in such applications.
The TLC6983 also implements LED open/weak short/short detections and removals during operations and can also report this information to the accompanying digital processor.
