Dual, 5.5-V, 8-kHz, ultra low quiescent current (480-nA), 1.6-V min supply, RRIO op amp
| Number of channels (#) | 2 |
| Total supply voltage (Max) (+5V=5, +/-5V=10) | 5.5 |
| Total supply voltage (Min) (+5V=5, +/-5V=10) | 1.6 |
| Rail-to-rail | In, Out |
| GBW (Typ) (MHz) | 0.008 |
| Slew rate (Typ) (V/us) | 0.0037 |
| Vos (offset voltage @ 25 C) (Max) (mV) | 3 |
| Iq per channel (Typ) (mA) | 0.00048 |
| Vn at 1 kHz (Typ) (nV/rtHz) | 250 |
| Rating | Catalog |
| Operating temperature range (C) | -40 to 125 |
| Offset drift (Typ) (uV/C) | 1 |
| Features | EMI Hardened |
| Input bias current (Max) (pA) | 1 |
| CMRR (Typ) (dB) | 101 |
| Output current (Typ) (mA) | 30 |
| Architecture | CMOS |
- 寬電源電壓范圍：1.6V 至 5.5V
- 低電源電流：490nA（典型值/通道）
- 低偏移電壓：3mV（最大值/室溫）
- 低 TcVos：1μV/°C（典型值）
- 增益帶寬：8kHz（典型值）
- 軌到軌輸入和輸出
- 單位增益穩定
- 低輸入偏置電流：1pA（最大值/室溫）
- 強化的電磁干擾 (EMI) 保護
- 溫度范圍：-40℃ 至 125℃
- 3mm x 3mm x 0.45mm 薄型 X1SON 封裝
應用
- 可穿戴產品
- 個人健康監視器
- 電池組
- 手機和平板電腦
- 太陽能或能量采集系統
- PIR、煙霧、燃氣和火災檢測系統
- 電池供電物聯網 (IoT) 設備
- 遠程傳感器
- 微功耗參考緩沖器
All trademarks are the property of their respective owners.
LPV542 是一款超低功耗雙路運算放大器，帶寬 8kHz，靜態電流 490nA，是電池供電應用的理想選擇，如醫療和健身可穿戴設備、樓宇自動化和遙感節點。
每個放大器的 CMOS 輸入級偏置電流僅為皮安級，可以減少光電二極管和充電感測應用等兆歐級反饋電阻拓撲中引入的常見誤差。 此外，輸入共模范圍擴展到電源軌，輸出擺幅擴展到電源軌的 ±3mV 范圍內，從而保持了最寬的動態范圍。 同樣，LPV542 設有 EMI 保護，可降低來自手機、WiFi、無線電發射器和標簽閱讀器的無用射頻信號對系統造成的影響。

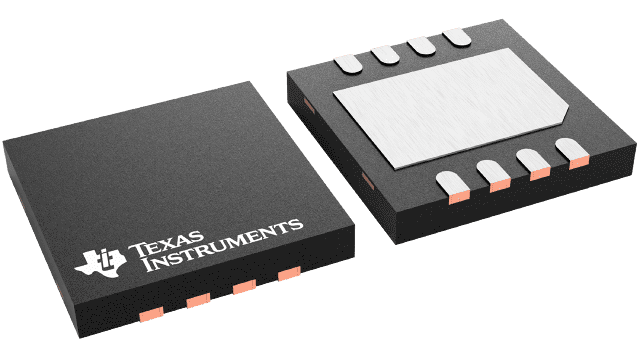

LPV542 可在 1.6V 的低電源電壓下運行，確保在電池低電量的情況下保持出色性能。 該器件采用 8 焊盤 3mm x 3mm x 0.45mm 薄型無鉛 X1SON 封裝和標準 8 引腳 VSSOP 封裝。
