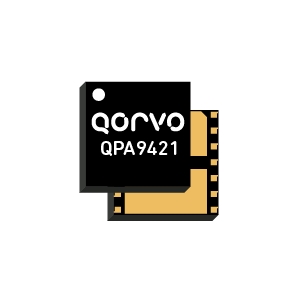

Qorvo 的 QP9421 是一款兩級功率放大器，工作頻率范圍為 2.11 至 2.17 GHz。這款高線性放大器提供 27 dBm 的平均功率，增益超過 27 dB，PAE 為 14%。它將兩個高性能放大器級集成到一個模塊中，以實現緊湊的系統設計，并且只需要很少的外部組件即可運行。該設備需要 4.5 V 的電壓供應并消耗 420 mA 的電流。該放大器是偏置可調的，可以優化功耗。它采用 7 x 7 mm 無引線表面貼裝封裝，帶有片上偏置控制和溫度控制電路。這款符合 RoHS 標準的 PA 非常適合用于小型蜂窩/微微蜂窩、企業毫微微蜂窩、CPE、數據卡和終端、DAS、增強器和中繼器。
產品規格
產品詳情
零件號 QPA9421
制造商 科爾沃
描述 2.11 至 2.17 GHz 的 0.5 W 兩級功率放大器
一般參數
類型 功率放大器
配置 IC/MMIC/SMT
應用 基站
支持的標準 4G/LTE
行業應用 蜂窩
頻率 2.11 至 2.17 GHz
獲得 27 至 33 分貝
小信號增益 27 至 33 分貝
P1dB 35.5 分貝
P1dB 3.54 瓦
線性功率 27分貝
線性功率 0.5 瓦
輸入功率 13分貝
輸入功率 0.001 瓦
PAE 13.3 至 14.5 %
阻抗 50 歐姆
脈沖/CW 連續波
上升時間 715 納秒
下降時間 1370 納秒
駐波比 10.00:1
子類別 升壓放大器
輸入回波損耗 15 至 21 分貝
輸出回波損耗 15 至 25 分貝
諧波 -64 至 -33 dBc
雜散 -60 分貝
電源電壓 2.75 至 5.25 V
目前的消費 680 至 920 毫安
靜態電流 330 至 510 毫安
包裝類型 表面貼裝
包裹 無鉛 SMT 封裝
方面 7 x 7 毫米
工作溫度 -40 至 85 攝氏度
貯存溫度 -55 至 150 攝氏度
RoHS 是的
