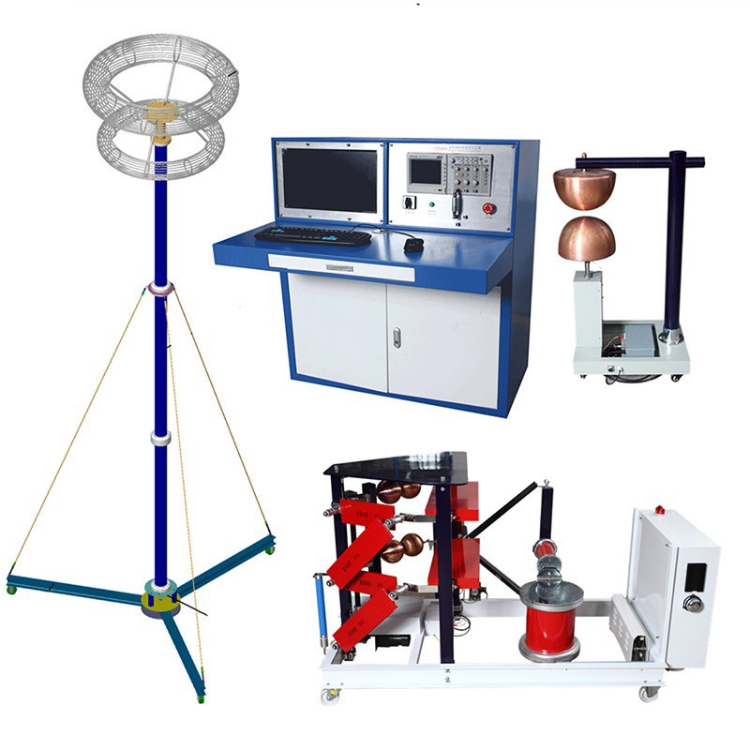

武漢凱迪正大KDCJ-DL 雷電沖擊電壓發生器主要用于模擬雷電沖擊電壓環境，驗證設備的絕緣性能及過電壓耐受能力。
武漢凱迪正大KDCJ-DL 雷電沖擊電壓發生器控制系統支持手動、自動及程序控制三種模式，其獨特的函數控制恒流充電技術，配合可調時延的截波觸發脈沖，可實現沖擊電壓波形的精調節。
此外，設備還具備極性自動轉換、球隙距離電動調節、報警提示等智能化功能，顯著提升了測試效率與操作體驗。
KDCJ-DL 雷電沖擊電壓發生器產品特點

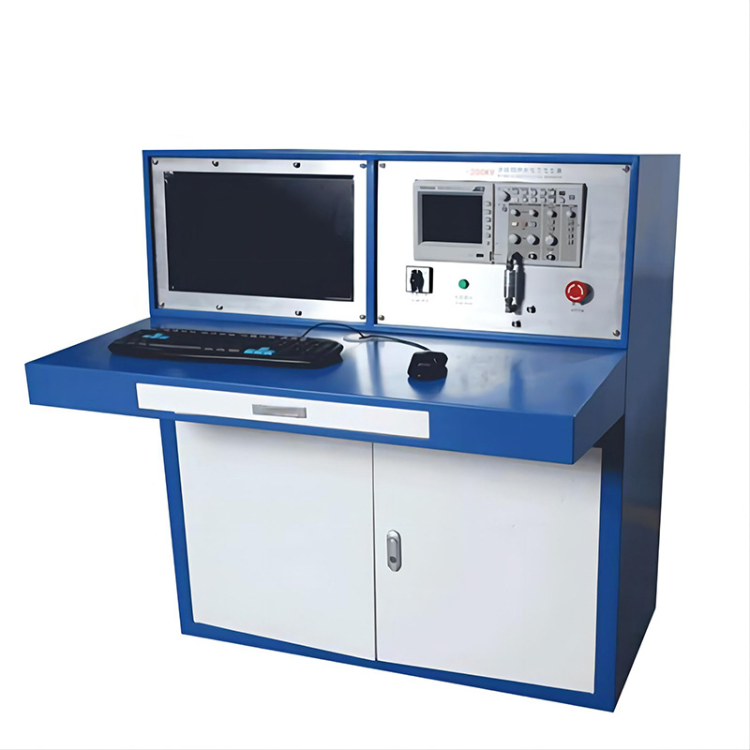

控制系統主要測控功能如下：
1、測量顯示量：
1.1直流充電電壓
1.2變壓器原邊電流
1.3發生器本體球隙距離
2、狀態顯示量：
2.1主電源接觸器的合切狀態
2.2接地裝置的投切狀態
2.3發生器球隙的觸發狀態
2.4發生器充電電壓極性狀態
3、控 制：
3.1控制功能具有手動、自動和程序控制功能，各層次功能相對獨立；
3.2采用可控硅調壓方式，具有充電電壓反饋測量系統；

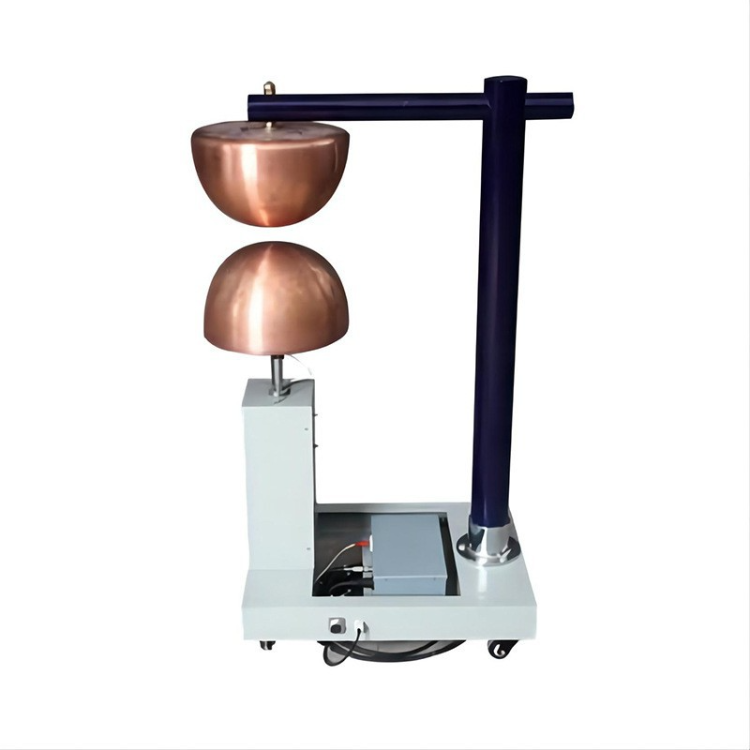

3.3點火球隙及截波球隙距離可手動及自動調整，并在液晶面板上顯示；
3.4具有可調時延的截波觸發脈沖，并具有發生器點火觸發的反饋系統；
3.5采用函數控制恒流充電方式，充電電壓的穩定度可達到0.5%；
3.6液晶面板可指示沖擊發生器的充電電壓及充電過程，精度為1%；
3.7可由液晶面板直接輸入充電電壓和充電時間；
3.8具有充電異常保護功能，可自動或手動發出觸發點火脈沖；
3.9沖擊發生器工作狀態的指示，如自燃、未觸發、充電異常、充電穩定等；
3.10設備主體及充電部分接地和接地解除控制；
3.11可通過控制器上的按鈕自動轉換充電電壓極性；
3.12可自動或手動控制充電電壓的充電過程；
3.13可自動或手動響警鈴報警。
4、保護及聯鎖：
4.1過電流保護；過電壓保護；充電異常保護；
4.2門開關連鎖；接地機構連鎖；極性轉換連鎖。
5、操作提示：
具備各種操作提示畫面，當系統出錯或操作不當時回彈出相應的提示畫面。
控制系統技術參數
充電電壓 整定范圍 0 ~ 100kV
工作范圍 20 ~ 100kV
整定偏差 ≤ ±1%
不穩定度 ≤ ±1%
整定分辨 0.1kV
充電時間 整定范圍 30~180s
整定分辨 1s
報警時延 2s
加壓次數 整定范圍 1~999
保護設定 過流保護值 可設定
過壓保護值 可設定
動態充電保護 可設定
觸發脈沖 大于15kV，上升時間小于100ns，極性可切換
輸出沖擊穩定性 大于99%
