--- 產品參數 ---
- 型號 HS1V H06
--- 產品詳情 ---
產品概述

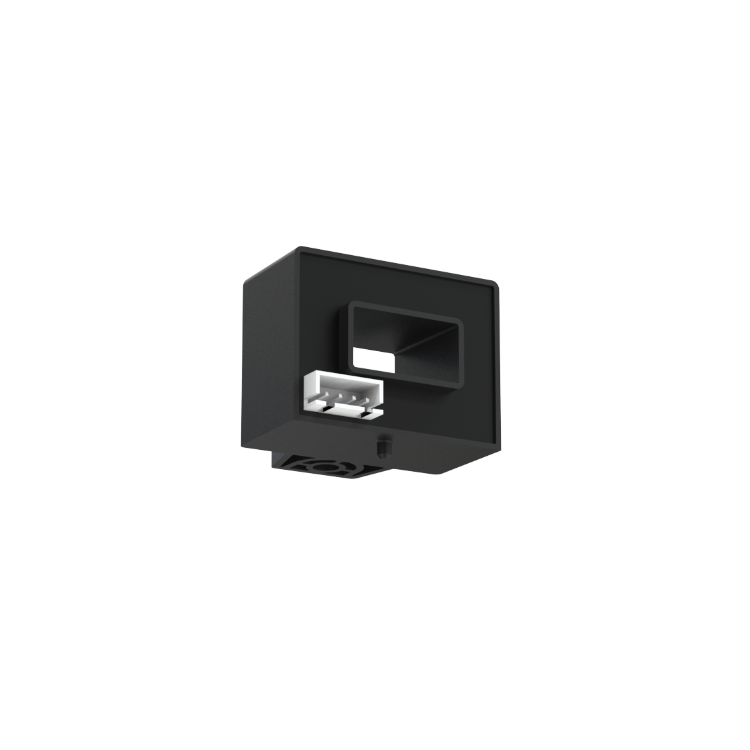

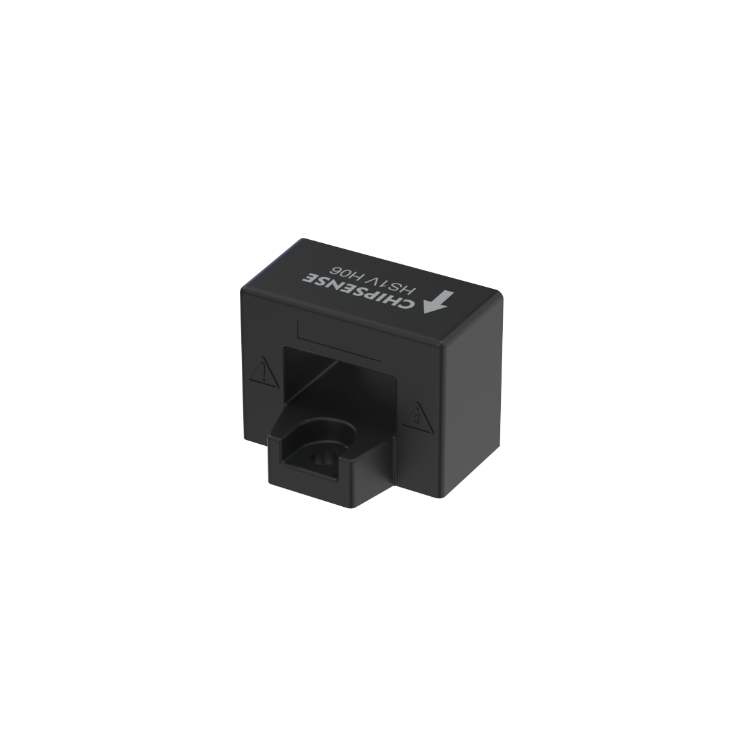

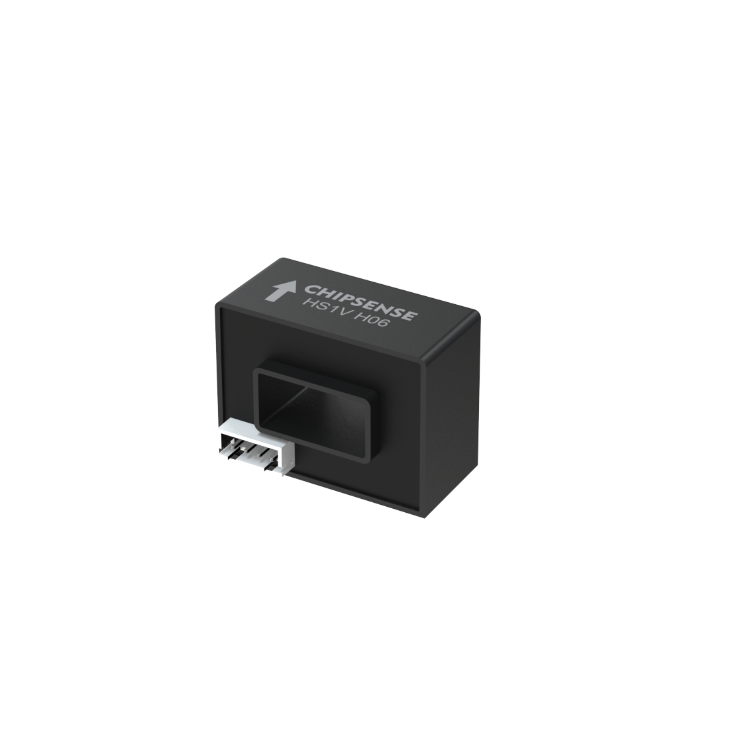

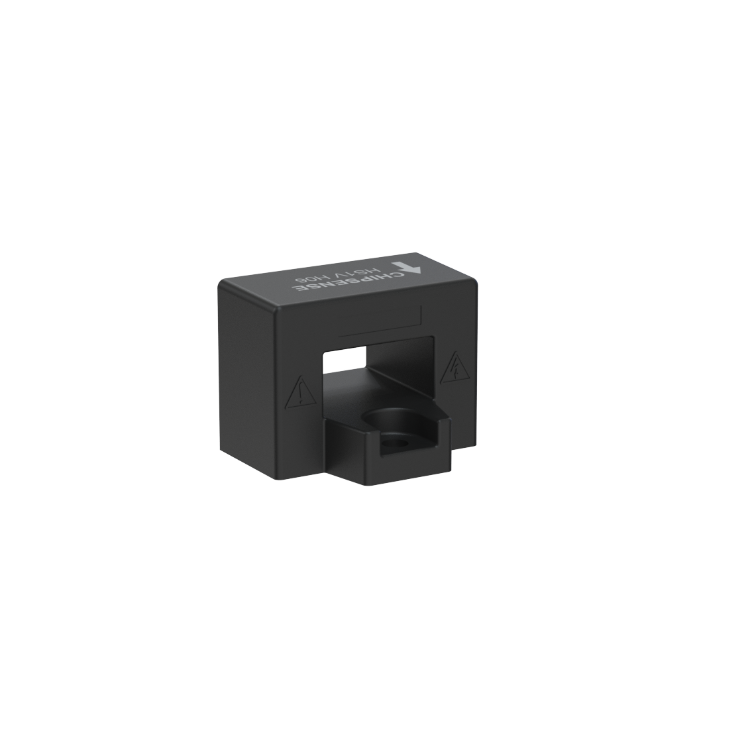

HSIV H06系列是基于霍爾原理的開環電流傳感器,適用于直流、交流和脈沖電流的測量。產品原邊與副邊絕緣,符合多項國際安全標準,具備高可靠性、小體積和無插入損耗等特點,廣泛應用于工業電力電子設備中。
關鍵特性
- 型號覆蓋:HSIV 50 H06至HSIV 600 H06,支持額定電流±50A至±600A。
- 測量范圍:最大可達額定電流的3倍(如HSIV 50 H06支持±150A)。
- 高精度:增益誤差±0.5%,線性誤差±0.5%,精度±1%(額定電流下)。
- 寬溫工作:操作溫度-40℃至105℃,存儲溫度-40℃至105℃。
- 安全認證:符合IEC 60664-1、IEC 61800-5-1、IEC 62109-1等標準。
- 輸出特性:模擬輸出電壓±4V(額定電流時),響應時間≤5μs,帶寬50kHz。
- 緊湊設計:質量約60g,原邊過孔尺寸20.4mm×10.4mm,安裝便捷。
應用領域
- 交流變頻調速
- 不間斷電源(UPS)
- 直流電機驅動系統
- 開關電源(SMPS)
- 電焊機電源管理
- 電池管理系統
- 風能變頻器
安全與安裝
- 電氣安全:原邊母排最高溫度105℃,需確保導電部分不可觸及,必要時加裝保護殼。
- 耐壓能力:
- 交流耐壓3.6kV(50Hz/1min)
- 瞬態耐壓6.6kV(12/50μs脈沖)
- 安裝要求:
- 使用M4金屬螺釘,推薦安裝力矩2.1 N·m(±10%)。
- 原邊母排需完全填充過孔以優化動態性能(如di/dt)。
