FSVA40

產品概述

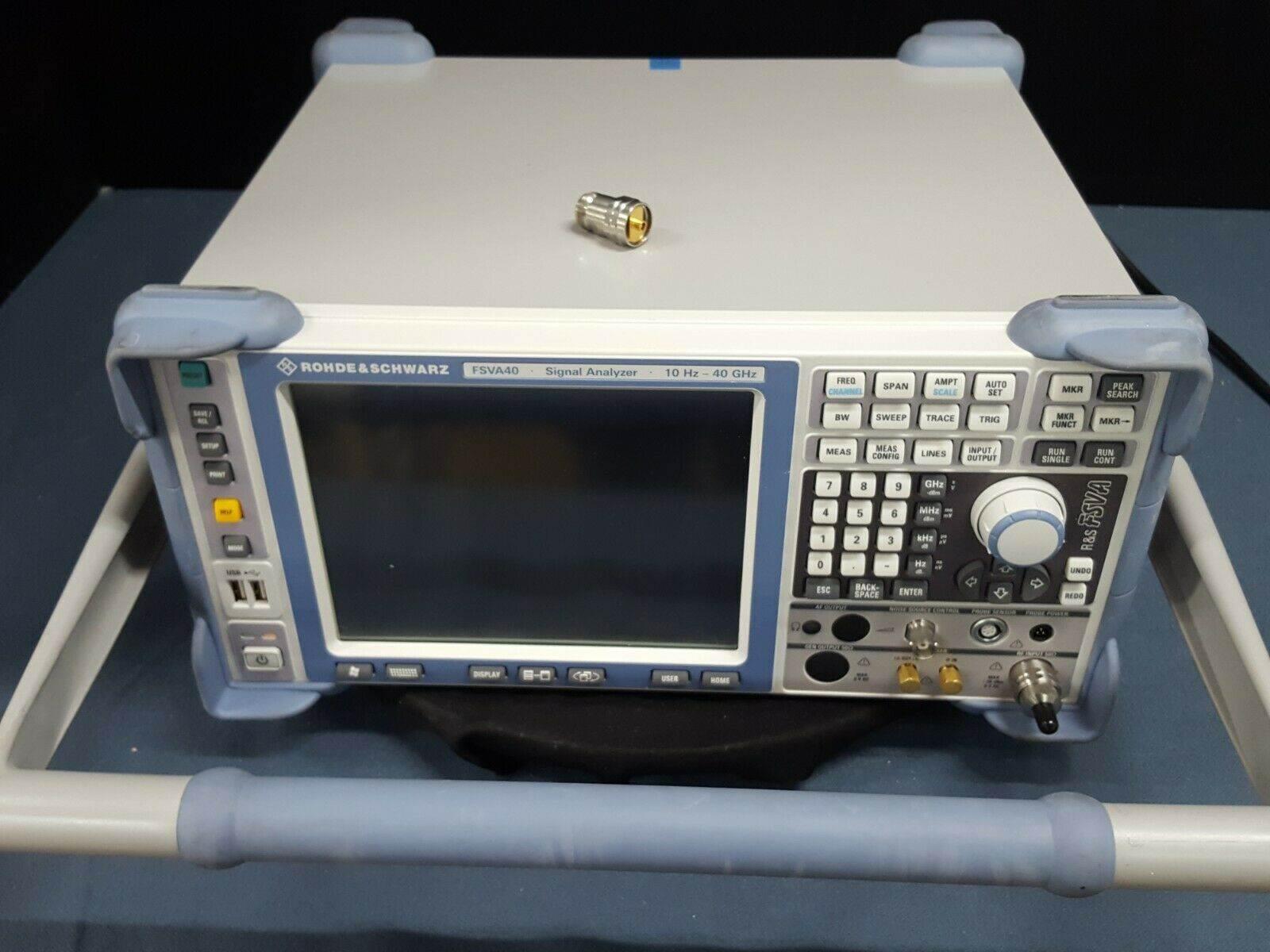

羅德與施瓦茨 FSVA40 的高動態范圍和低相位噪聲使其成為要求苛刻的頻譜測量（例如窄帶信號的 ACLR 測量和相位噪聲測量）的儀器。可選的 YIG 預選器旁路允許在儀器的整個頻率范圍內以高達 160 MHz 的分析帶寬進行信號分析。該分析儀尺寸緊湊、重量輕、可直接支持功率傳感器和可選電池組，是安裝和維修工作的理想選擇。
在開發應用中，羅德與施瓦茨 FSVA40 因其 RF 特性、160 MHz 信號分析帶寬和廣泛的分析包而表現出色。其中包括噪聲系數和相位噪聲的測量應用、EMI 診斷、模擬和矢量信號調制以及無線和寬帶通信標準。此外，還提供用于脈沖測量、OFDM矢量信號分析和放大器失真分析的分析軟件。羅德與施瓦茨 FSVA40 通過基于觸摸屏的用戶界面和結構清晰的菜單易于操作。
ROHDE & SCHWARZ FSVA40 信號和頻譜分析儀的規格包括：
頻率范圍10 Hz 至 40 GHz信號分析帶寬28 MHz（可選高達 160 MHz）標準掃描 1赫茲至10兆赫FFT掃描1赫茲至3兆赫

主要特點

頻率范圍為 4/7/13.6/30/40 GHz

信號分析帶寬zui高為 160 MHz

通過基于觸摸屏的用戶界面實現方便直觀的操作

頻率高達7 GHz時，電平測量不確定度0.4dB

平均噪聲電平 (DANL) 較低（例如，R&S FSVA 的典型值為 –168 dBm (1 Hz)）

三階截止點 (TOI) 較高（例如，R&S FSVA 的典型值為 20 dBm）

相位噪聲非常低（例如，在 1 GHz 和 10 kHz 偏移的情況下，R&S FSVA 的典型值為 –118 dBc (1 Hz)）

進行相位噪聲、噪聲系數、矢量信號分析、模擬解調、EMI 診斷的通用測量應用

LTE 的無線測量應用（包括 LTE 升級版）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000 /1xEV-DO、Bluetooth

配合諧波混頻器時zui高頻率可達500 GHz

利用可拆卸固態硬盤或硬盤驅動器保持測試數據的機密性

特性
寬帶信號分析

可選的YIG預選器旁路，40GHz以內的信號分析帶寬可達160MHz 優異的相位噪聲性能

200 Msample信號存儲內存，用于記錄長的信號序列

數字分析濾波器，高測量度和可重復性

功能和性能是實驗室的財富

同級儀表中性能zui好

同級儀表中TOI高：> 17 dBm (spec.)

的電平測試精度，高達7GHz

非常低的平均噪聲電平（DANL）

優異的相位噪聲性能

數字通信系統分析時的功率測量功能

多樣的標記和跡線功能

標量網絡分析：頻率響應、帶寬、增益測試便捷

豐富的PC軟件選件，完善了測量功能

外部PC可以操作和完全控制R&S FSVA

通過R&S VSE矢量信號分析軟件做通用的I/Q數據分析

R&S VSE-K6深入分析脈沖信號

R&S FS-K96 PC OFDM矢量信號分析

R&S FS-K130PC 失真分析

操作直觀

觸摸屏操作

快速訪問所有重要功能的熱鍵

很容易過度到下一代信號分析

程控兼容R&S FSV, R&S FSP 和 R&S FSU

功能兼容現有的信號和頻譜分析儀
