特點

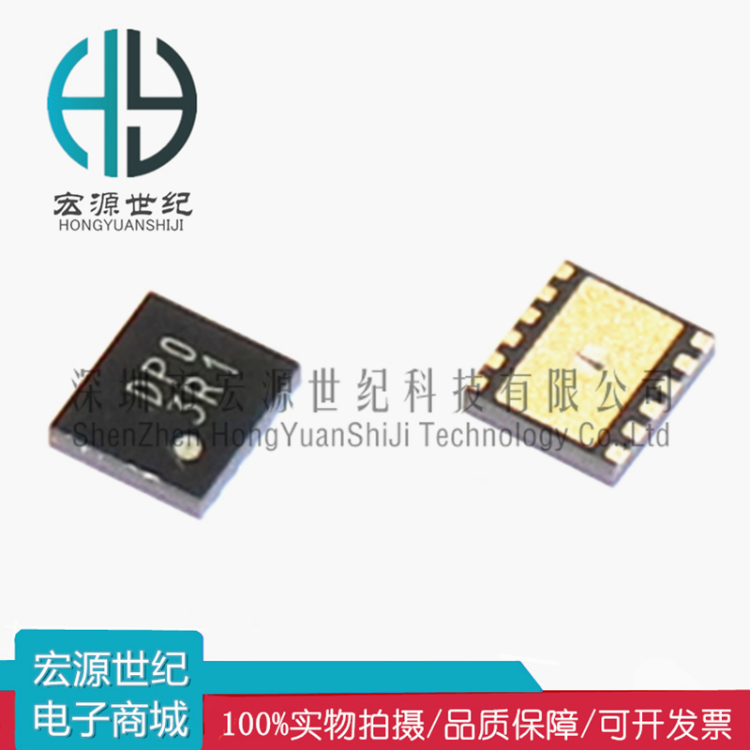

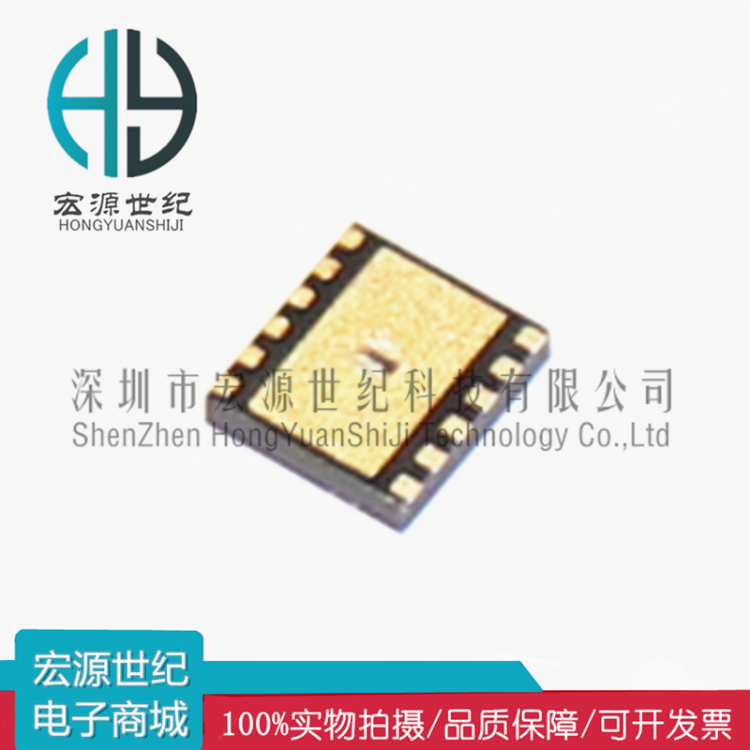

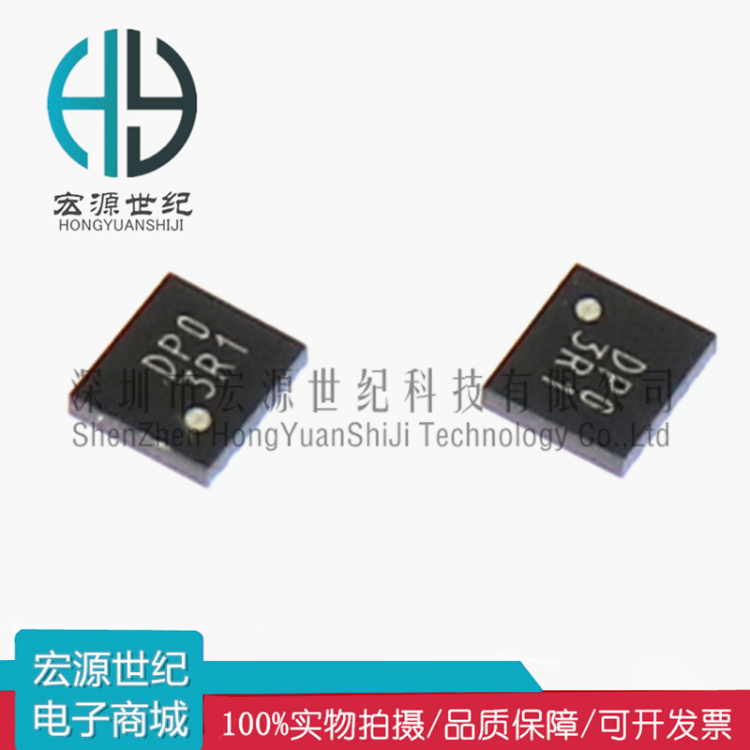

R1286K 2ch DC/DC轉換器專為AMOLED顯示器電源而設計。它包含一個升壓DC/DC
轉換器和逆變DC/DC轉換器。
升壓DC/DC轉換器產生升壓輸出電壓至4.6V至5.8V（可選）。逆變DC/DC
轉換器產生低至-2.0 V至-6.0 V（可選）的負電壓，可通過以下方式動態調節
單線接口信號。R1286K由電壓基準、誤差放大器、振蕩器和PWM控制組成
電路、過電流保護電路、短路保護電路、欠壓鎖定電路（UVLO），
熱關斷電路、用于升壓轉換器的NMOS驅動器和同步PMOS開關、PMOS驅動器
以及用于逆變轉換器的同步NMOS開關等。高效升壓和逆變DC/DC
轉換器可以由兩個外部電感器和三個電容器組成。

描述

? 工作電壓2.3 V至5.5 V
[升壓DC/DC轉換器（CH1）]
? 可選輸出電壓（VOUTP）：4.6V至5.8V（0.1V階躍）
?外部可調輸出電壓R1286K001B:4.6 V至5.8 V
? 最大輸出電流R1286K0xxX（1）/R1286K001B:250mA
R1286K1xxX（1）：300毫安
?VOUTP電壓負載調節典型。±5 mV
?VOUTP電壓線瞬態響應典型。±10毫伏
[逆變DC/DC轉換器（CH2）]
? 動態可調輸出電壓（VOUTN）···-2.0 V至-6.0 V（固定速率：3.0 V，0.1 V步進）
? 可選單線（S線）I/F····、···/···R1286KxxxX（1）：默認值（0.1V步長）
?外部可調輸出電壓R1286K001B:-2.0 V至-6.0 V
? 最大輸出電流R1286K0xxX（1）/R1286K001B:250mA
R1286K1xxX（1）：300毫安
?VOUTN電壓負載調節典型。±5 mV
?VOUTN電壓線瞬態響應典型值。±10毫伏
[控制器]
?具有軟啟動操作的內部啟動順序控制
?兩個輸出均自動放電操作
?短路保護
?內部定時器鎖存保
