特點

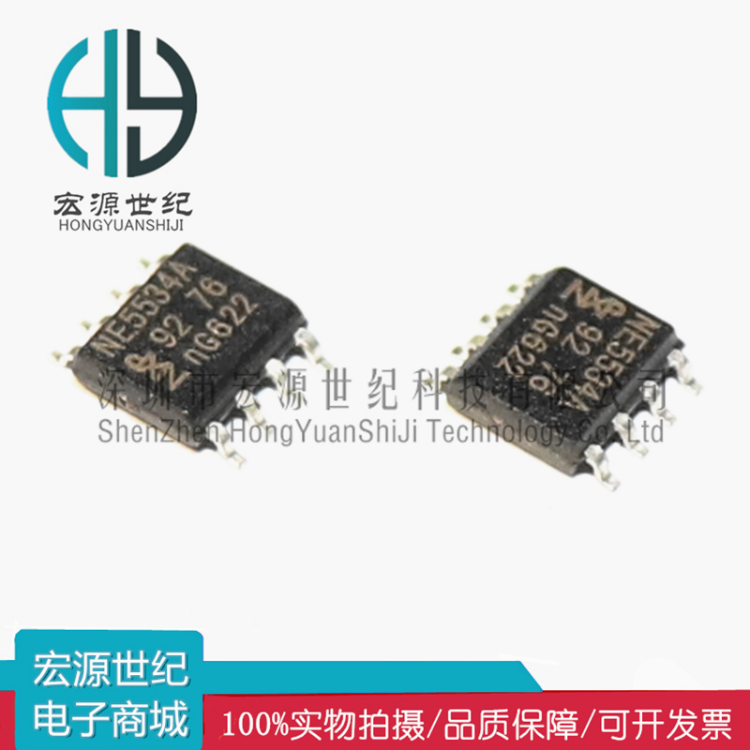

NE5534、NE5534A、SA5534和SA5534A
這些器件是高性能運算放大器
結合了出色的直流和交流特性。一些
其特點包括噪音極低、輸出功率高
驅動能力、高單位增益和最大輸出
擺動帶寬、低失真和高轉換速率。
這些運算放大器經過補償
內部收益等于或大于三。
優化各種頻率響應
應用程序可以通過使用外部
COMP和COMP之間的補償電容器
COMP/BAL。這些設備具有輸入保護功能
二極管、輸出短路保護和偏移
使用BALANCE的電壓歸零能力
以及COMP/BAL引腳（見圖10）。
對于NE5534A和SA5534A設備，最大
為等效輸入噪聲指定了限制
電壓
描述
3.5 nV/√Hz典型值
?Unity增益帶寬10 MHz典型值
?共模抑制比100 dB典型值
?高直流電壓增益100 V/mV典型值
?峰間輸出電壓擺動32 V典型值
VCC±=±18 V，RL=600?
?高轉換速率13V/μs典型
?寬電源電壓范圍±3 V至±20 V
?低諧波失真
?偏移歸零功能
?外部補償能力
2應用
?音頻前置放大器
?伺服誤差放大器
?醫療設備
?電話信道放大器
