特點

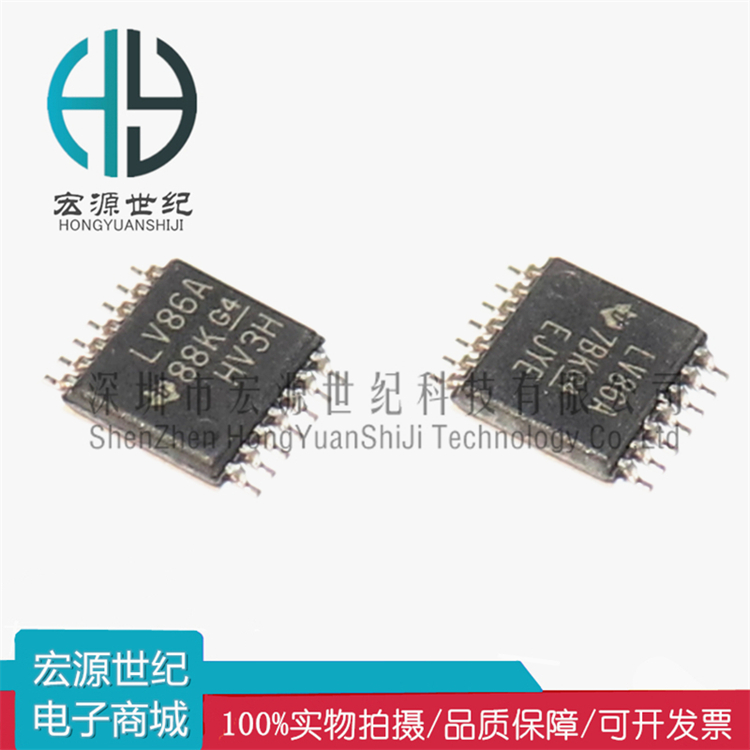

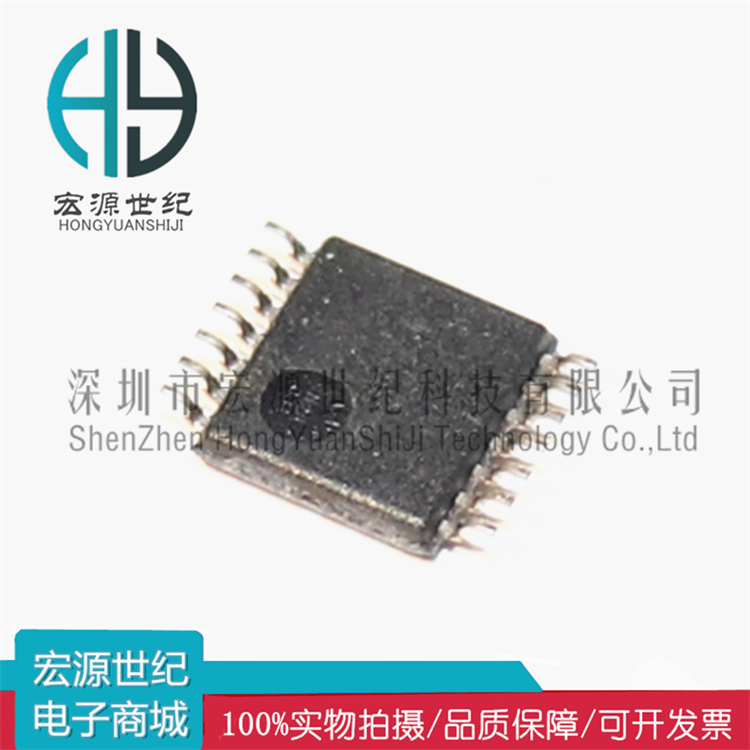

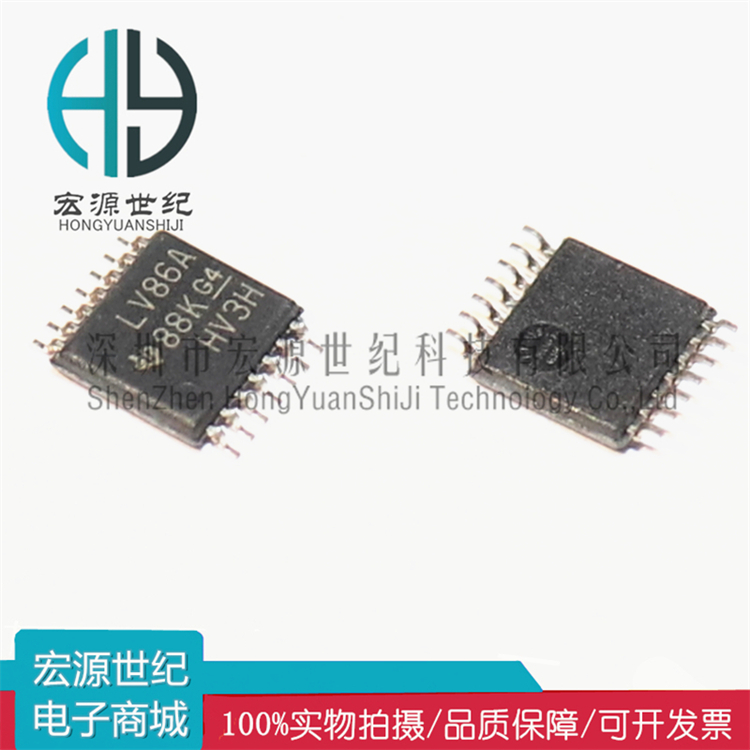

LV86A設備是四重2輸入專用
OR門設計用于2-V至5.5V VCC操作。
這些設備包含四個獨立的2輸入
獨家OR門。它們執行布爾運算
函數Y=A⊕B或Y=AB+AB為正邏輯。
一個常見的應用程序是作為真/補
元素。如果其中一個輸入低，則另一個輸入為
在輸出端以真實形式再現。如果其中之一
輸入為高，另一個輸入上的信號為
在輸出端反轉再現。
描述
?2V至5.5V VCC操作
1.
?5V時最大tpd為8ns
?典型的VOLP（輸出接地反彈）<0.8 V
VCC=3.3v，TA=25°C
?典型VOHV（輸出VOH欠調）>2.3 V
VCC=3.3v，TA=25°C
?支持所有設備的混合模式電壓操作
港口
?鎖存性能超過250毫安/秒
耶穌17
?ESD保護超過JESD 22-2000V人體型號（A114-A）-2000V機器型號（A115-A）-1000V充電設備型號（C101）
