特點
? 精確的復位閾值：±2.5%
? 提供兩種復位輸出： -CMOS輸出(CN809/CN810) -漏極開路輸出(CN803)
? 最小140ms的復位脈沖寬度
? 低工作電流：3V時典型值3.2μA
? 復位信號在電源電壓低至1.15V時仍能維 持可靠輸出
? 對短時間電源突降的過濾功能

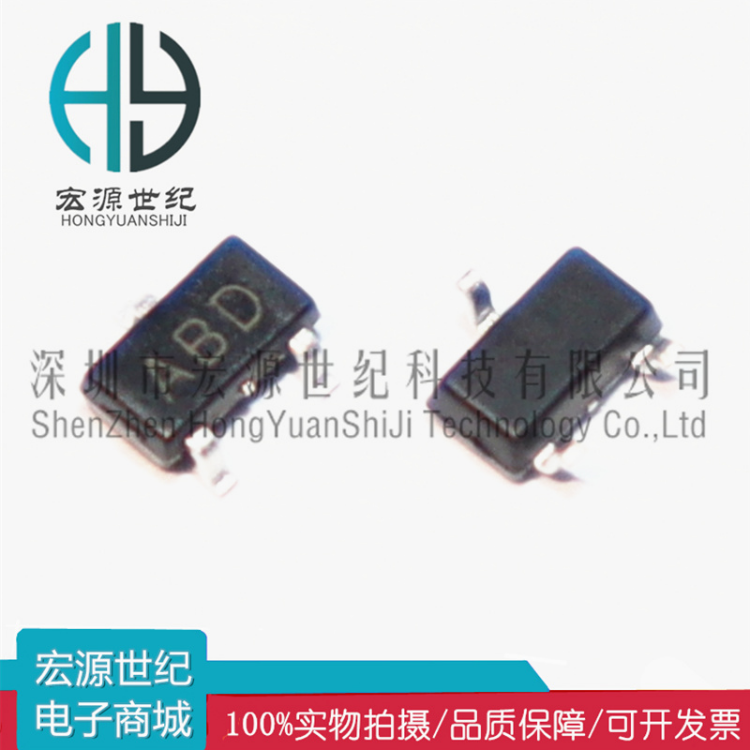

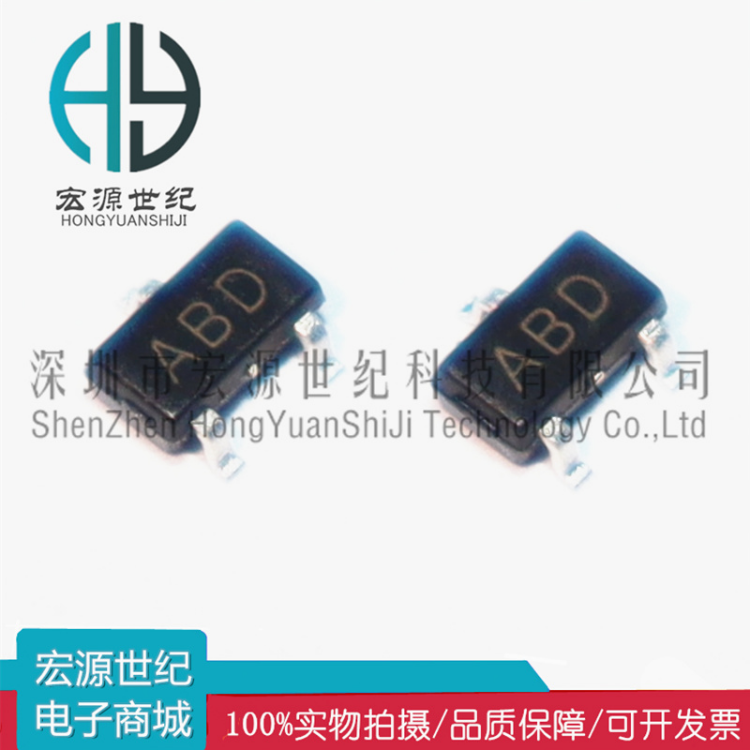

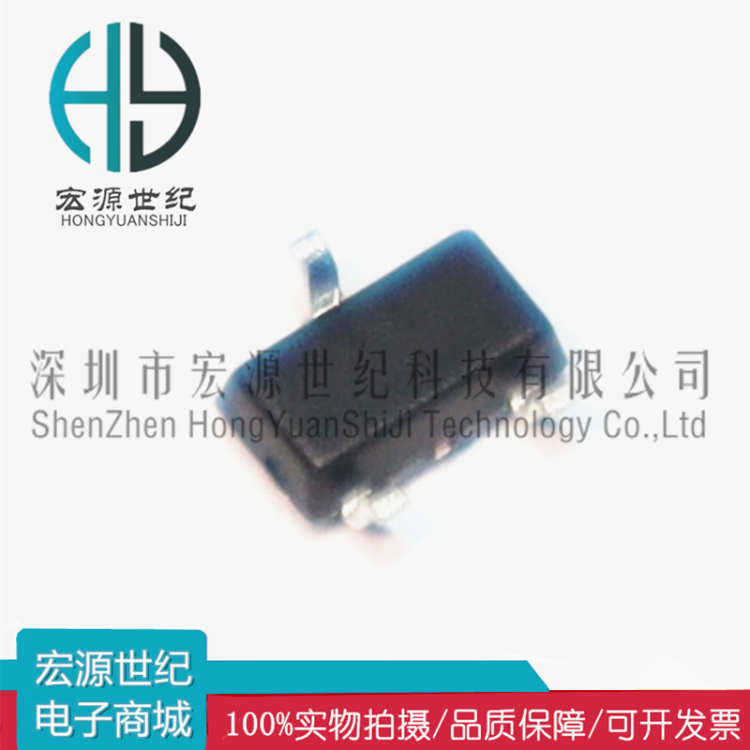

? 工作溫度范圍：－40°C to +85°C ? 采用SOT23-3封裝
描述
CN803/809/810系列電路是用來監測電源電壓 或電池電壓的微處理器復位電路。本系列電路 不需要外圍器件，從而提高了系統的可靠性， 降低了系統的成本。 本系列電路在被監測的電源電壓低于預先設置 的復位閾值時，輸出有效的復位信號；當電源 電壓上升到復位閾值以上時，在至少140毫秒的 時間內復位信號還將維持有效。CN809/810提供 CMOS復位輸出，CN803提供漏極開路輸出。 CN803和CN809的復位輸出為低有效，CN810 的復位輸出為高有效。在設計上保證短時間的 電源突降不會影響復位輸出。在整個溫度范圍 內，當電源電壓低至1.15V時仍能保證可靠輸 出。 本系列器件采用3管腳的SOT23封裝。
