特點
SCT82A30是100V電壓模式控制
帶線路前饋的同步降壓控制器。
受控高壓側MOSFET的最小導通時間為40ns
支持高轉換比，實現直接步進
從48V輸入到低壓軌的下變頻
降低系統復雜性和解決方案成本。這個
如果需要，設備以接近100%的占空比運行
在低至6V的輸入電壓下降期間。
SCT82A30支持強制PWM（FPWM）和
二極管仿真模式。FPWM操作消除
切換頻率變化以最小化EMI，同時
用戶可選擇的二極管仿真降低了電流
輕載條件下的消耗?？烧{(diào)節
開關頻率可達1.2MHz
與外部時鐘源同步以消除
噪聲敏感應用中的拍頻。
外部電壓或降壓轉換器的輸出
自身電源可以為內部VCC或EXTVCC供電
有助于提高整體效率并減少
內部自熱是由內部耗散的功率引起的
即使輸出電壓為5V，內部VCC LDO也能正常工作。
SCT82A30具有靈活的附加功能
以及包括可配置的軟啟動、
用于故障報告的開漏電源良好監測器
輸出監測，單調啟動到預偏置
負載、集成VCC偏置電源調節器和
自舉二極管、外部電源跟蹤，
精密輸入，滯后可調
線路欠壓鎖定（UVLO），打嗝模式
過載保護和熱關斷保護
自動恢復。

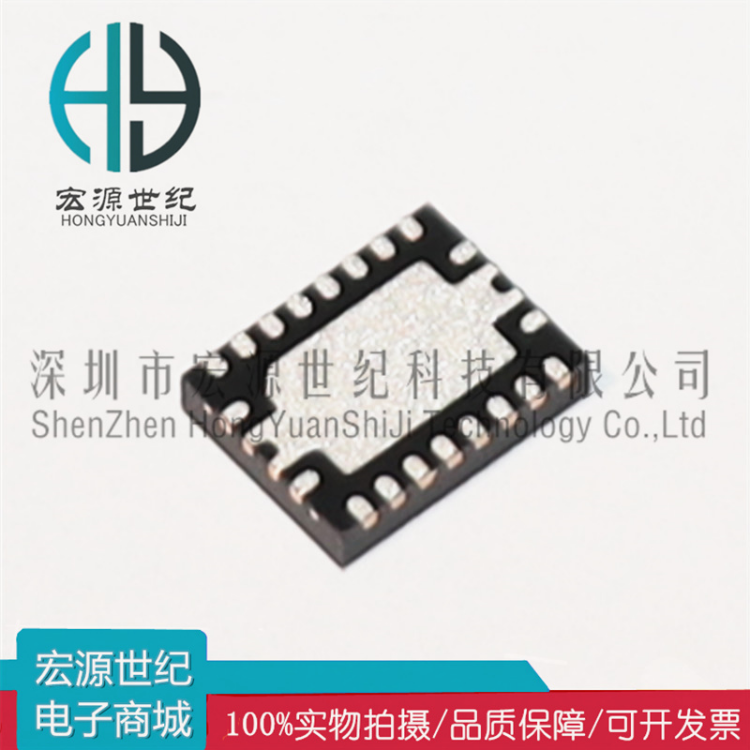

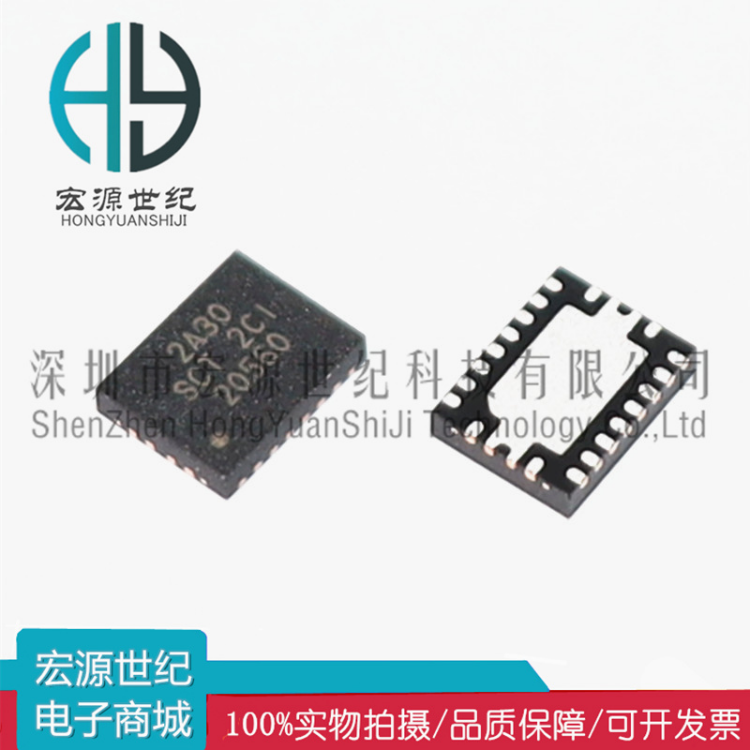

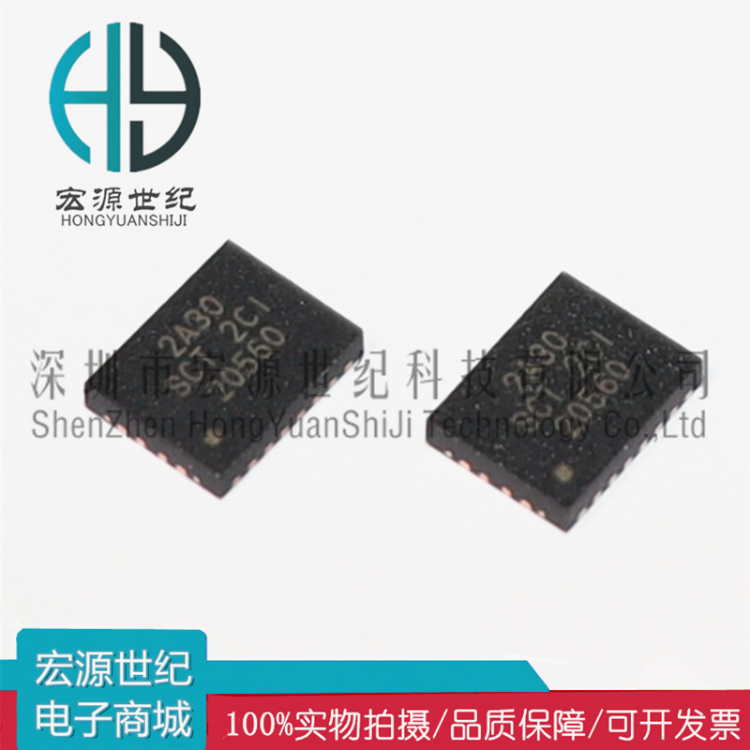

該器件采用薄型封裝QFN
20L 3.5mmx4.5mm，帶增強型熱功率墊。
描述
同步DCDC降壓控制器
5.5V-100V寬輸入范圍
0.8V-60V可調輸出電壓
0.8V±1%參考電壓
低占空比時最小tON為40ns
高占空比最小tOFF為150ns
?100 KHz至1.2 MHz的開關頻率
時鐘同步輸入/輸出功能
可選二極管仿真或FPWM
擴頻調制
?7.5-V柵極驅動器
2.3-A源電流和3.5-A匯電流
預偏置啟動的低壓軟啟動
快速線路和負載瞬態響應
帶線路前饋的電壓模式控制
高增益帶寬誤差放大器
堅固性保護功能
可調軟啟動時間
打嗝模式過電流保護
輸入帶滯后的UVLO
VCC和柵極驅動UVLO保護
精度啟用輸入閾值
開路電源良好指示燈
超溫停機保護
繞過內部LDO的外部VCC輸入
?
提供QFN-20L 3.5mmx4.5mm封裝
