特點

SCT9336是5A同步降壓轉換器
高達28V寬輸入電壓范圍
集成了85m?高側MOSFET和58m?
低壓側MOSFET，提供高效降壓
DCDC轉換。SCT9336采用峰值電流
集成補償?shù)哪Ｊ娇刂?br>網絡，使SCT9336易于使用
使片外元件數量最小化。這個
SCT9336支持脈沖跳過調制
（PSM）具有典型的20uA超低靜態。
SCT9336是一種電磁干擾（EMI）
實現優化的友好降壓轉換器
EMI降低設計。SCT9336的特點
±6%抖動的擴頻FSS
400kHz開關頻率的跨度
降低開關頻率的調制率1/512
傳導EMI。轉換器具有專有
抗開關節點的柵極驅動方案設計
振鈴而不犧牲MOSFET的導通和關斷
時間，這進一步消除了高頻輻射EMI
MOSFET硬開關引起的噪聲。
SCT9336提供輸出過壓保護，
逐周期峰值電流限制和熱

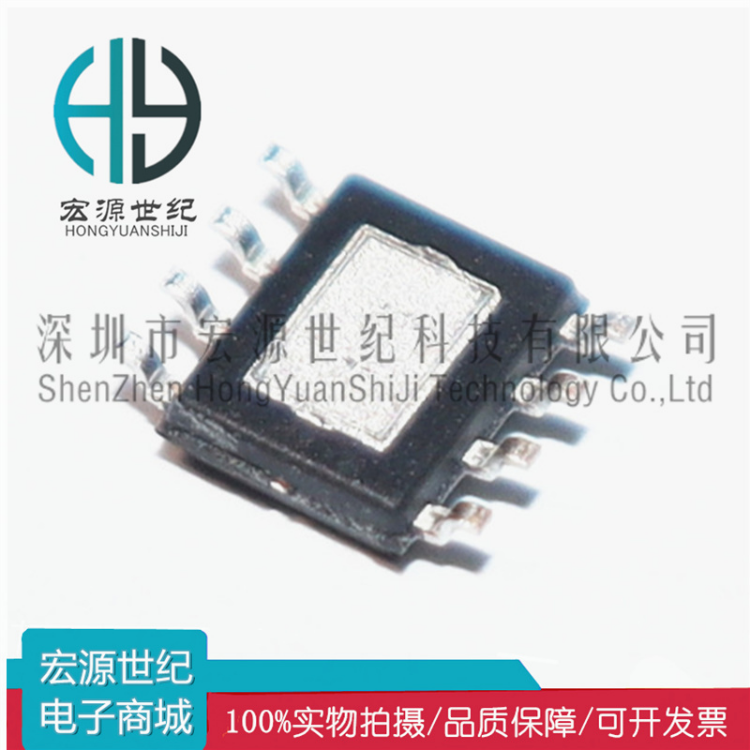

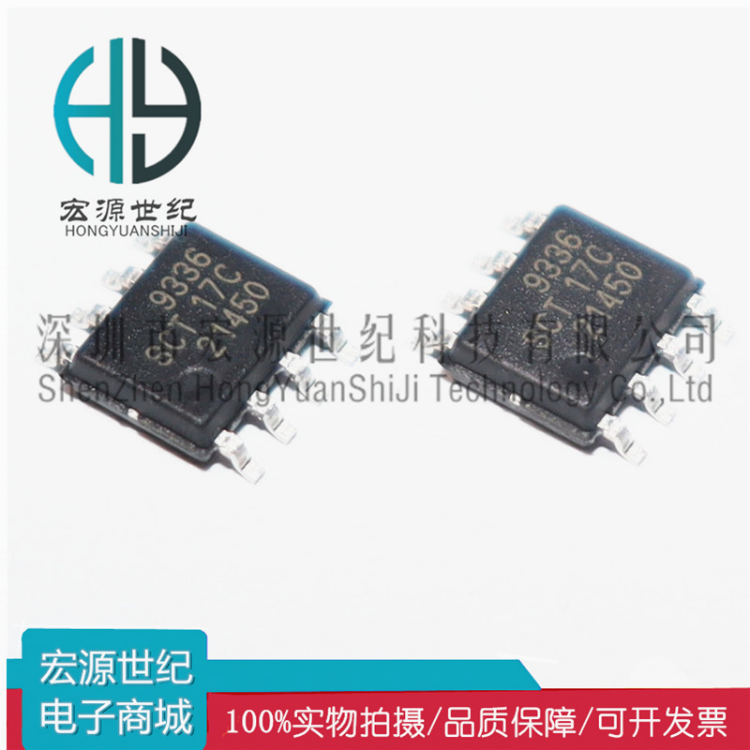

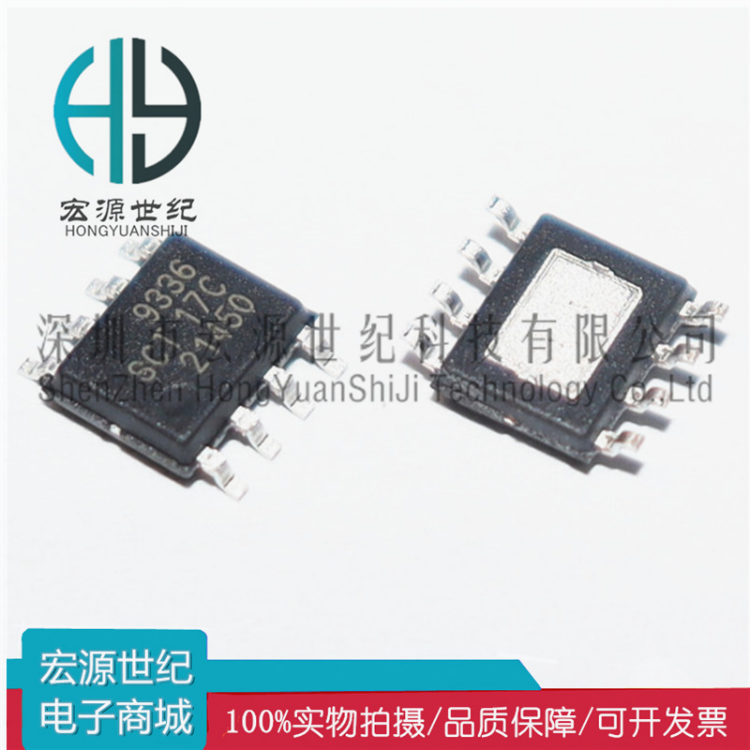

停機保護。該設備可用ESOP-8
包裹。

描述

?減少EMI，開關節點無振鈴
?400kHz開關頻率，6%頻率
擴頻FSS
?20uA靜態脈沖跳過模式PSM
輕載條件下的電流
?3.8V-28V寬輸入電壓范圍
?0.8V±1%反饋參考電壓
?完全集成85m?Rdson高端MOSFET
58m?Rdson低壓側MOSFET
?1uA停機電流
?最小接通時間80ns
?可編程精度啟用閾值
UVLO閾值和滯后
?低壓差模式操作
?4ms內置軟啟動時間
?輸出過壓保護
?160°C時的熱關斷保護
?提供ESOP-8包裝
應用
?白色家電
?監督
?音頻、WiFi揚聲器
?打印機、充電站
?數字電視、機頂盒、監視器/LCD顯示器
