特點

SCT2450Q是5A同步降壓轉換器
具有從3.8V到36V的寬輸入電壓，
它集成了一個48m?高側MOSFET和一個
23m?低壓側MOSFET。SCT2450Q，采用
峰值電流模式控制，支持脈沖
跳過調制（PSM），典型的25uA低
輔助轉換器開啟的靜態電流
在輕載或待機狀態下實現高效率
條件。
SCT2450Q具有可調開關功能
頻率從100 kHz到2.2 MHz，帶外部
電阻器，它提供了優化的靈活性
效率或外部組件尺寸。轉換器
支持與外部時鐘同步
從100kHz到2.2MHz的頻帶。這個
SCT2450Q允許從高輸入進行功率轉換
電壓轉換為低輸出電壓，最小開啟時間為100ns
高側MOSFET的時間。
SCT2450Q是一種電磁干擾
（EMI）友好型降壓轉換器，可實現
優化設計以減少EMI。SCT2450Q
具有±6%的擴頻FSS特性
500kHz開關頻率的抖動范圍和
降低開關頻率的調制率1/512
傳導EMI。
SCT2450Q提供逐周期電流限制和
打嗝過電流保護、熱關機
保護、輸出過壓保護和輸入
電壓欠壓保護。該設備是

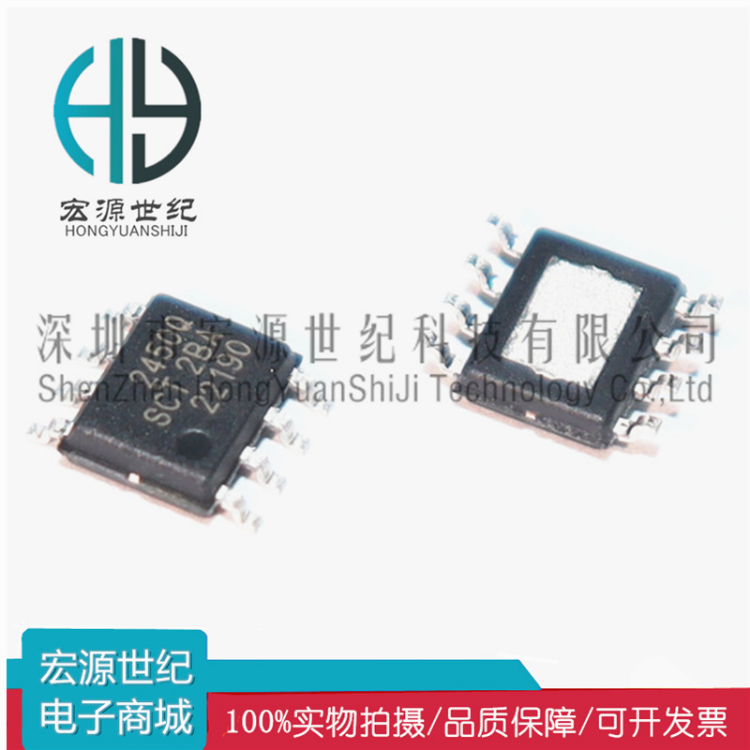

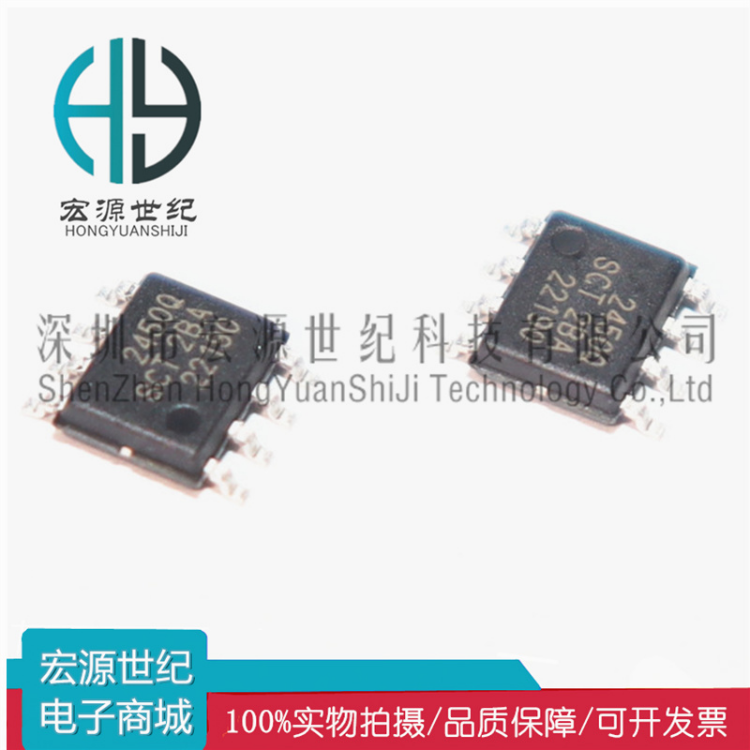

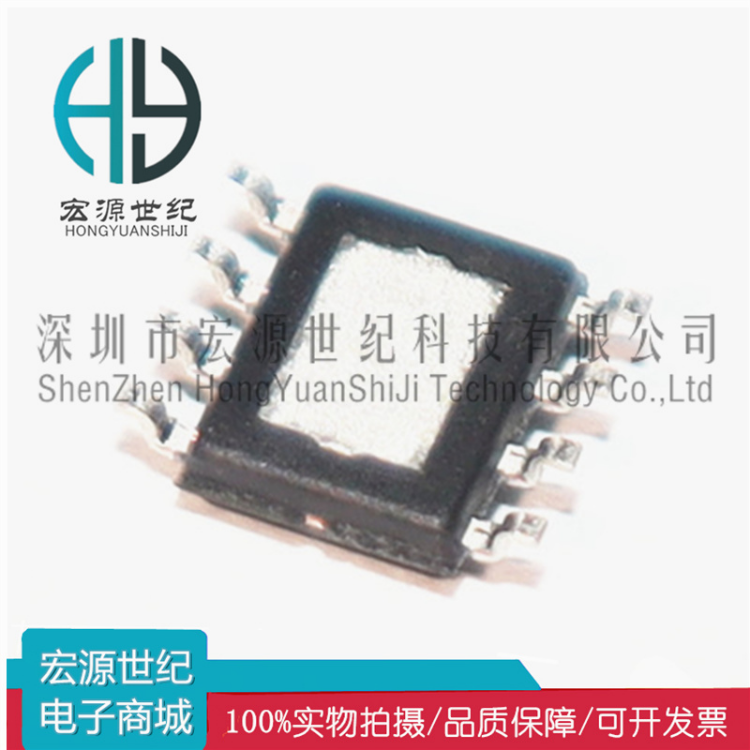

提供8針熱增強型ESOP-8
包裹。

描述

?具備汽車應用資格
?AEC-Q100合格，結果如下：-設備溫度等級1：-40°C至125°C
環境工作溫度范圍-設備HBM ESD分類2級-設備CDM ESD分類C3級
?寬輸入范圍：3.8V-36V
?高達5A的連續輸出電流
?0.8V±1%反饋參考電壓
?集成48m?高壓側和23mΩ低壓側
功率MOSFET
?25uA靜態脈沖跳過模式（PSM）
當前處于睡眠模式
?最小接通時間100ns
?4ms內部軟啟動時間
?可調頻率100KHz至2.2MHz
?外部時鐘同步
?擴頻（FSS）調制
EMI降低
?可調輸入的精度啟用閾值
電壓欠壓鎖定保護
（UVLO）閾值和滯后
?低壓差模式操作
?可推導逆變電壓調節器
?過壓和過溫保護
?提供ESOP-8包裝
