特點

? 兼容“LIN2.x/ISO17987-4:2016 (12V)/SAE J2602” 標準；

 ? 內置過溫保護功能（熱關斷）；

? 內置顯性超時功能；

 ? 總線限流保護功能；

 ? 電池欠壓保護功能；

 ? 極低功耗的休眠模式；

 ? 支持本地喚醒與遠程喚醒；

? 使用INH引腳控制外部穩壓器；

 ? LIN數據傳輸速率可達20kbps；

 ? 高電磁兼容（EMC）能力；

? 提供HVSON8/DFN3*3-8，小外形，無引腳封裝。

描述

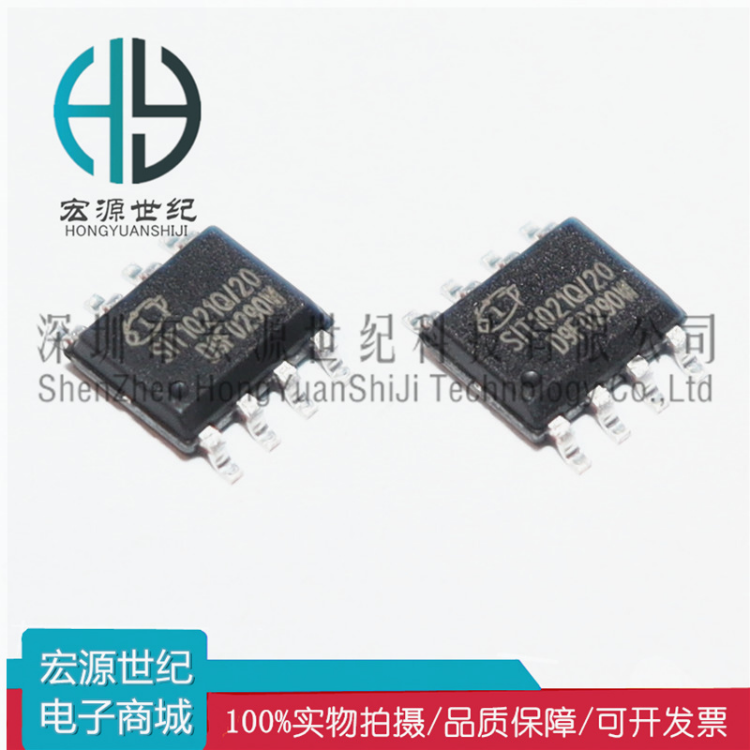

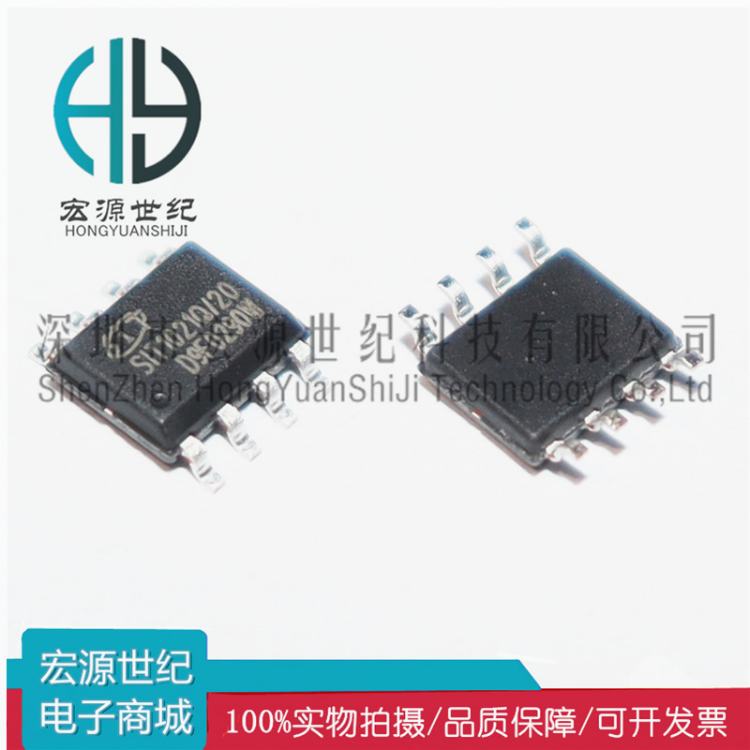

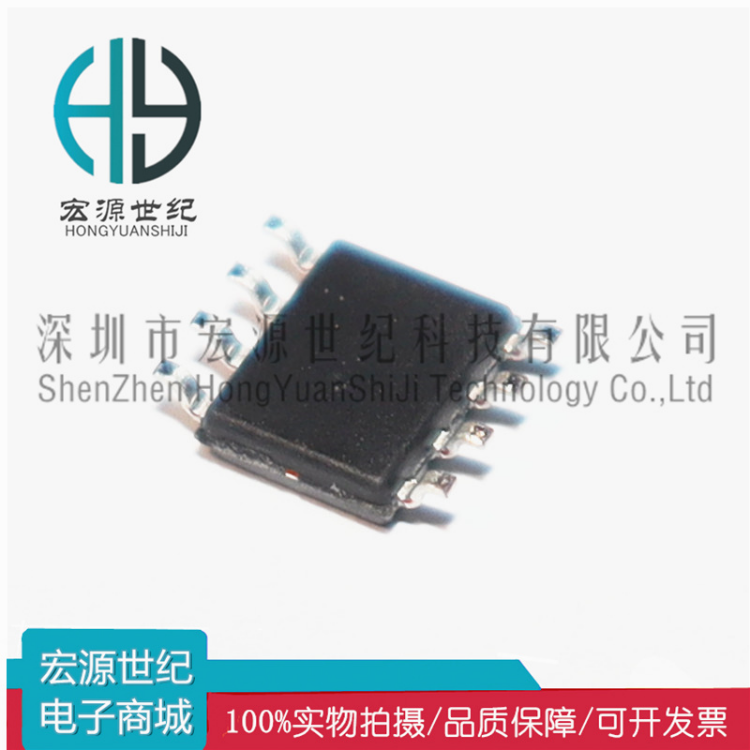

SIT1021Q 是一款本地互聯網絡（LIN）物理層收發器，符合LIN2.0、LIN2.1、LIN2.2、 LIN 2.2A、ISO 17987-4:2016 (12V) 和 SAE J2602 標準。主要適用于使用1kbps至20kbps傳輸速 率的車載網絡。SIT1021Q通過TXD 引腳控制 LIN 總線的狀態，可將協議控制器的發送數據 流轉換為具有最佳壓擺率和波形整形的總線信號，以最大程度地減少電磁輻射（EME）。LIN總 線輸出引腳具有內部上拉電阻，僅當用作主機節點時，才需將LIN總線端口通過一個與二極管 串聯的外部電阻上拉至VBAT。SIT1021Q通過LIN引腳接收總線上的數據流，并由接收器的輸出 引腳RXD將數據傳送到外部的微控制器。 SIT1021Q 可在 5.5V~27V 工作電壓范圍內，支持12V 應用。SIT1021Q在休眠模式下可實 現極低電流消耗，發生故障時可快速地將功耗降至最低，并且可通過LIN引腳、WAKE_N引腳 或SLP_N引腳上的消息將器件置于正常工作模式。SIT1021Q可通過INH 輸出引腳選擇性地啟 用節點上可能存在的各種外部電源模塊，從而在整個應用系統級別減少電池電流的消耗。
