前言

超高清影像測量儀采用200萬像素相機，搭配高清鏡頭，擁有高清成像。方便觀察和測量，一機兩用，方便使用人員操作。新款產品的是按照集節能，環保，安全，操作簡單方便等特點為一體設計。

一、產品描述

1.產品特性

新款超高清影像測量儀公差具有批量設置功能：

當一個工件設置兩個公差等級分類時可使用 OOC 公差設置

打開參數設置—數據顯示

設置所有元素 OOC 數據顯示

OOC 上下公差為一個公差等級，上下公差是另一個公差等級

誤差在 OOC 上下公差范圍內時，檢測結果顯示 OK

誤差超出 OOC 上下公差但在上下公差范圍內時，檢測結果顯示 OOC

1.輪廓測量：就是測量工件的輪廓邊緣，優于產品的輪廓一般黑白邊緣比較清晰，采用底部的輪廓光源（又叫平行光源），需要時也可加表面光做輔助照明，讓被測邊線更加清晰，有利于測量。

2.表面測量：表面測量應用比較廣泛，凡是能看到的物體表面圖形尺寸，在表面光源照明下，影像測量儀幾乎全都能測量。但這也是二次元影像測量儀使用過程中的難點。因為不同材料吸光率不同，在例如，電路板上的線路銅箔尺寸、IC 電路等。當被測物體是反光性不好的黑色塑料、橡膠時，投影儀無法看清的表面，影像測量儀也能輕易測量其尺寸。

3.高度測量：有一些深孔，在比較高的倍率下，影像測量儀可以作高度測量（通過CCD在不同的高度面聚焦，計算出高度差的一直功能）。

2.技術規格

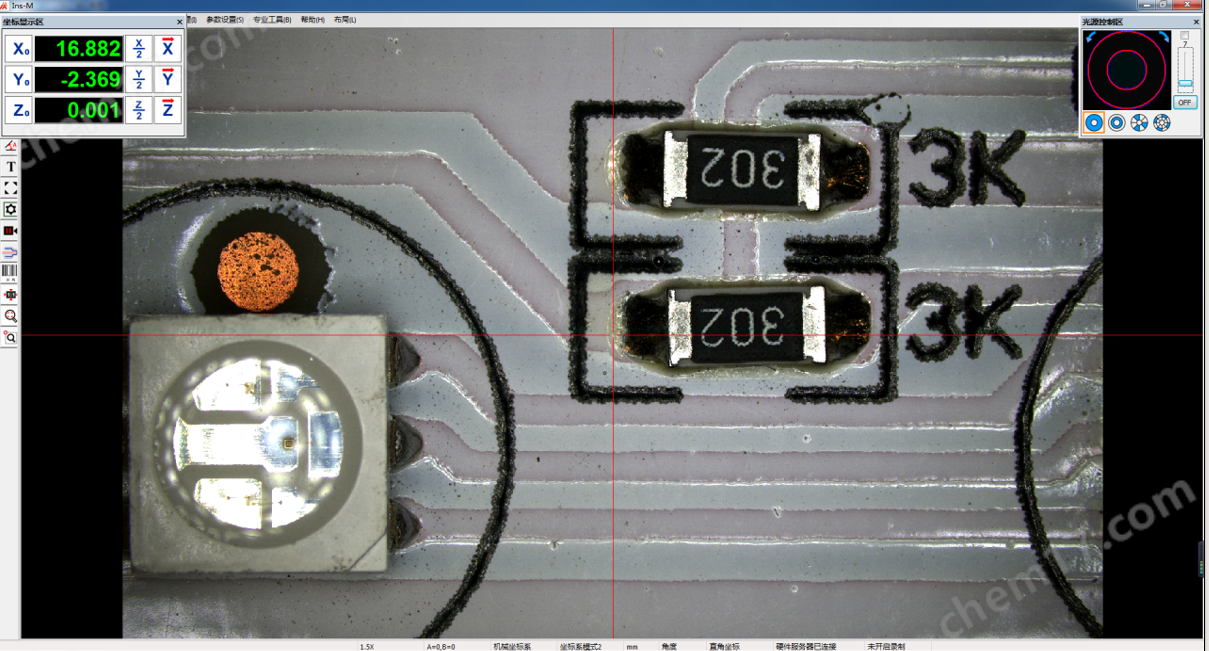

二、產品實測效果圖片
