特點
? 輸出頻率范圍為 20 至 5500MHz Vcc MUX OSCin Pre-R Post-R Channel Vtune (pin 35) Cpout External Loop Filter Phase Detector Output Buffer OSCin Sigma-Delta Charge Serial Interface Control SDI (pin 17) SCK (pin 16) CSB (pin 24) SDO / LD (pin 20) OSCinP (pin 8) OSCinM (pin 9) Input Signal ? 相位噪聲性能行業領先– VCO 相位噪聲：在輸出為 1.8GHz 且偏移為 1MHz 時為 –144.5dBc/Hz– 歸一化 PLL 本底噪聲：-231dBc/Hz– 歸一化 PLL 閃爍噪聲：-126dBc/Hz– 47fs RMS 抖動（12kHz 至 20MHz）（對于 1.8GHz 輸出） ? 輸入時鐘頻率高達 1400MHz ? 相位檢測器頻率高達 200MHz， 且在整數 N 模式中高達 400MHz ? 支持分數 N 和整數 N 模式 ? 雙差分輸出 ? 減少毛刺的創新型解決方案 ? 可編程相位調整 ? 可編程電荷泵電流 ? 可編程輸出功率水平 ? 串行外設接口 (SPI) 或 uWire（4 線制串行接口） ? 單電源運行：3.3V

描述

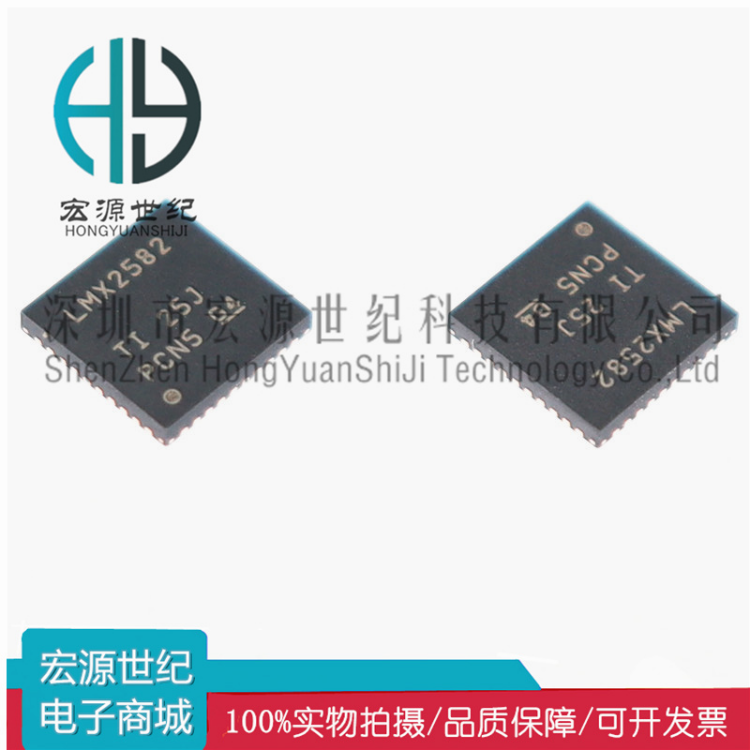

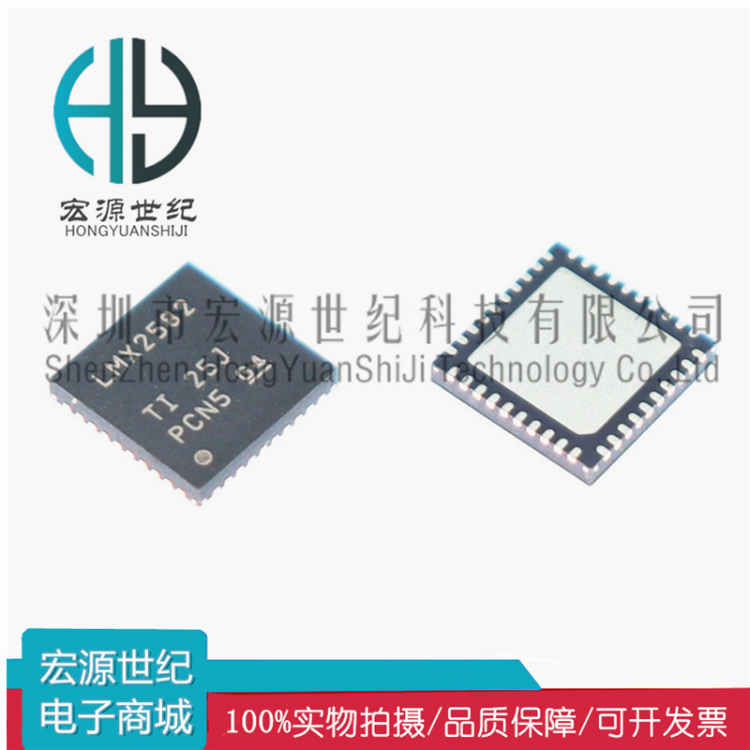

LMX2582 是一款集成了 VCO 的低噪聲寬帶射頻 PLL，支持的頻率范圍為 20MHz 至 5.5GHz。該器件 支持分數 N 和整數 N 模式，具有一個 32 位分數分頻 器，支持選擇合適的頻率。其積分噪聲為 47fs（對于 1.8GHz 輸出），是理想的低噪聲源。該器件融入了一 流的 PLL 和 VCO 積分噪聲與集成的低壓線性穩壓器 (LDO)，從而無需高性能系統中的多個分立器件。 該器件可接受高達 1.4GHz 的輸入頻率，與分頻器及可 編程低噪聲乘法器相結合，可靈活設置頻率。附加的可 編程低噪聲乘法器可幫助用戶減輕整數邊界雜散的影 響。在分數 N 模式下，該器件可將輸出相位調整 32 位 分辨率。對于需要快速頻率變化的應用，該器件支持耗 時小于 25μs 的快速校準選項。 使用一個 3.3V 電源即可能實現此性能。該器件支持 2 個差分輸出，這兩個輸出也可靈活配置為單端輸出。用 戶可選擇將其中一個編程為從 VCO 輸出，另一個從通 道分配器輸出。若不想使用，可分別禁用每個輸出。
