前言

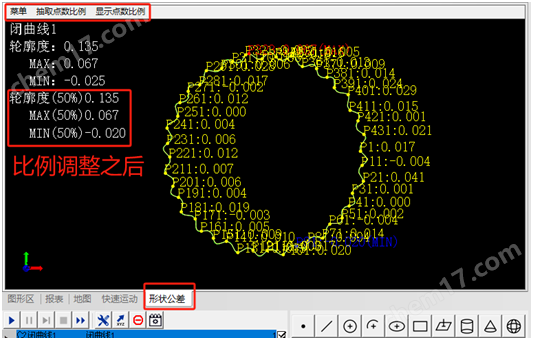

汽車橡膠密封條輪廓閃測影像儀可以快速輸出零件輪廓點，通過擬合生產輪廓線。導入CAD圖紙并坐標對齊，輸入公差帶和測量點間距離，完成以上步驟及可以輸出輪廓度。

一、產品描述

1.產品特性

汽車橡膠密封條輪廓閃測影像儀用全新一代的光學檢測設備，實現生產過程控制或產品終檢等環節，幫助操作人員直接進行準確、快捷、自動測量。

1. 本機專為高效全自動量測市場量身定制，既可以測量普通2.5次元能測量的產品，又能通過軟件的拼接功能進行快速一鍵測量，一臺機實現兩臺機的價值，在測量應用及測量效率上大幅度提高，同時為企業大大節省人工成本。

2. 本機具有一鍵拼接、精準定位、重復測量、SPC報表統計、自動測量結果輸出等功能，能快速高效地解決不同產品的批量測量需要，適用于以二維及簡易三維測量為目的的一切應用領域, 廣泛應用在鍋爐、壓力容器、航天、航空、電力、石油、化工、海洋石油、管道、船舶制造、汽車、機械制造、冶金、金屬加工業、鋼結構、鐵路交通、核能電力、高校等行業；

3. 本機X、Y、Z三軸+自動變倍鏡頭+環光升降均為電腦程序驅動，通過本司專用的閃測影像儀軟件，具有自動邊緣提取、自動理匹、自動對焦、測量合成、影像合成等人工智能技術，同時，基于機器視覺與微米精確控制下的自動對焦功能，可以滿足清晰攝影下輔助測高需要。可在使用夾具或工件隨意放置的情況下，進行批量測量、SPC結果分類、自動輸出測量結果等操作。

2.技術規格
