KAI-08051-FBA-JD-BA

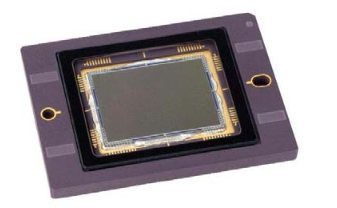

KAI-08051-FBA-JD-BA CCD圖像傳感器產品詳情
KAI-08051-FBA-JD-BA 是ON Semiconductor推出的一款8百萬像素CCD圖像傳感器,采用4/3英寸光學格式。與前一代TRUESENSE 5.5微米CCD傳感器相比,KAI-08051具有更高的量子效率、更低的讀出噪聲和更出色的色彩還原性能。該傳感器具有寬廣的動態范圍和出色的成像性能,并擁有靈活的讀出架構,支持1路、2路或4路輸出配置。傳感器可以實現高達16幀/秒的全分辨率讀出,并提供區域讀出模式,可以以更高的幀率進行部分區域讀出。此外,KAI-08051還提供TRUESENSE稀疏色彩濾波器陣列版本,相比標準的Bayer濾波器,可將光敏度提高2倍。該傳感器與基于TRUESENSE 5.5微米CCD平臺的其他設備共享引腳布局和電氣配置,可以使用單一相機設計支持該系列的多種傳感器。
KAI-08051-FBA-JD-BA技術參數
- 總像素?cái)?shù): 3364(H) x 2520(V)
- 有效像素?cái)?shù): 3320(H) x 2496(V)
- 活動像素?cái)?shù): 3296(H) x 2472(V)
- 像素尺寸: 5.5 μm(H) x 5.5 μm(V)
- 有效圖像尺寸: 18.13 mm(H) x 13.60 mm(V), 22.66 mm對角線, 4/3英寸光學格式
- 縱橫比: 4:3
- 輸出通道數: 1路、2路或4路
- 電荷容量: 20,000 電子
- 輸出靈敏度: 39 V/e-
- 量子效率:
- 讀出噪聲(40 MHz): 10 e- rms
- 暗電流:
- 暗電流溫度系數:
- 動態范圍: 66 dB
- 電荷傳輸效率: 0.999999
- 防溢出比: > 300倍
- Smear: -100 dB
- 殘像: < 10 電子
- 最大像素時鐘: 40 MHz
- 最大幀率:
KAI-08051-FBA-JD-BA 應用場景
憑借出色的分辨率、靈敏度和動態范圍,KAI-08051主要應用于以下領域:
- 工業成像
- 醫療成像
- 安全監控
KAI-08051是一款高性能的CCD圖像傳感器,為工業、醫療和安全領域的成像系統提供了理想的解決方案。其先進的技術特性和出色的成像能力,使其成為眾多高端應用的首選。
- 4路輸出: 16 fps
- 2路輸出: 8 fps
- 單路輸出: 4 fps
- 光電二極管: 7°C
- VCCD: 9°C
- 光電二極管: 7 e-/s
- VCCD: 100 e-/s
- RGB(TRUESENSE稀疏): 33%/41%/42%
- RGB(Bayer): 30%/37%/39%
- 單色: 51%、52%
