千兆位以太網（GbE）用3.3V大功率低電容集成陣列TVS DL3304P9

DL3304P9 平替3374N

TVS 二極管專為保護連接到高速數據與傳輸線的敏感元件所設計，以避免靜電放電 (ESD)、纜線放電事件 (CDE)，以及電氣快速瞬時 (EFT) 造成的過電壓損害。 獨特的設計納入突波等級、低電容量控向二極管，以及 TVS 二極管在單一封裝中。DL3304P9 在設計上可取代多達兩個元件，提供板級 GbE 保護。 每個元件設計為保護兩個線路。 這是透過在裝置中的布線達成。 以此方式連接時，元件可耐受高等級的突波電流（40 A、8/20 uS，且箝位電壓VC低至25V），同時保持低于 5 pf 的低負載電容量。 由于具備此高突波承受能力，因此可用于高威脅環境中的應用，例如 Gigabit 乙太網絡、通訊線路，以及 LVDS 界面。  EPD 流程比起硅晶突崩式二極管制程，提供更低的隔絕電壓，并且大幅降低漏電流和電容量。 此元件具有 3.3 V 的真正工作電壓，能提供優異的保護。DL3304P9  采用 10 引腳 SLP3020N10 封裝，尺寸僅 3.0 mm x 2.0 mm x 0.60 mm。 引線采用無鉛處理。

產品特點：

 多種突波等級二極管，含內部 TVS 二極管

 高速數據線路瞬變防護，標準達到

o IEC 61000-4-2 (ESD) ±30 kV（空氣）、±30 kV（接觸）

o IEC 61000-4-4 (EFT) 40 A (5/50 ns)

o IEC 61000-4-5（雷擊）40 A (8/20 uS)

保護多達八個線路

低電容量，適用于高速 CANbus

電容量和偏壓電壓之間具有低變化

低箝位電壓低于25V 在IPP40A（8/20 uS）時

低工作電壓：3.3 V

固態硅突雪崩技術

應用

10/100/1000M乙太網絡

汽車電子

中央機房設備

LVDS 界面

MagJack／整合式磁性元件

筆記型計算機／桌上型計算機／服務器

以太網上的雷擊防護芯片DL3304P9

描述：TVS DIODE 3.3VWM 25VC 10SLP

雙向通道：8

DL3304P9

電壓 - 反向關態（典型值）：3.3V（

電壓 - 擊穿（最小值）：3.5V (2uA)

VSB電壓：2.8V  (50mA)

電壓 - 箝位（值）@ Ipp40A：VC小于25V

電流 - 峰值脈沖 ：40A（8/20μs）

功率 - 峰值脈沖：1000W （1kW）

不同頻率時的電容：5.0pF @ 1MHz

工作溫度：-55°C ~ 85°C（TA）

安裝類型：表面貼裝

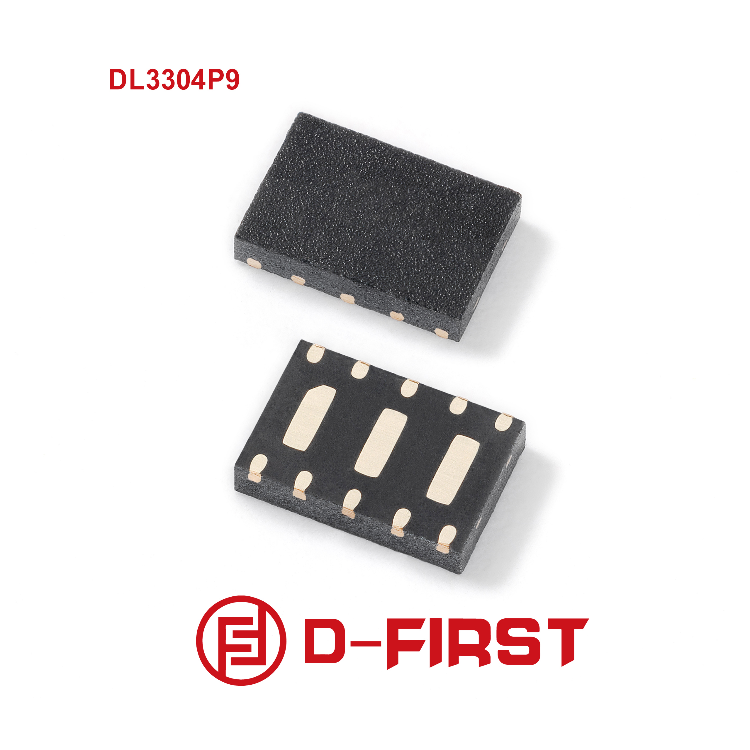

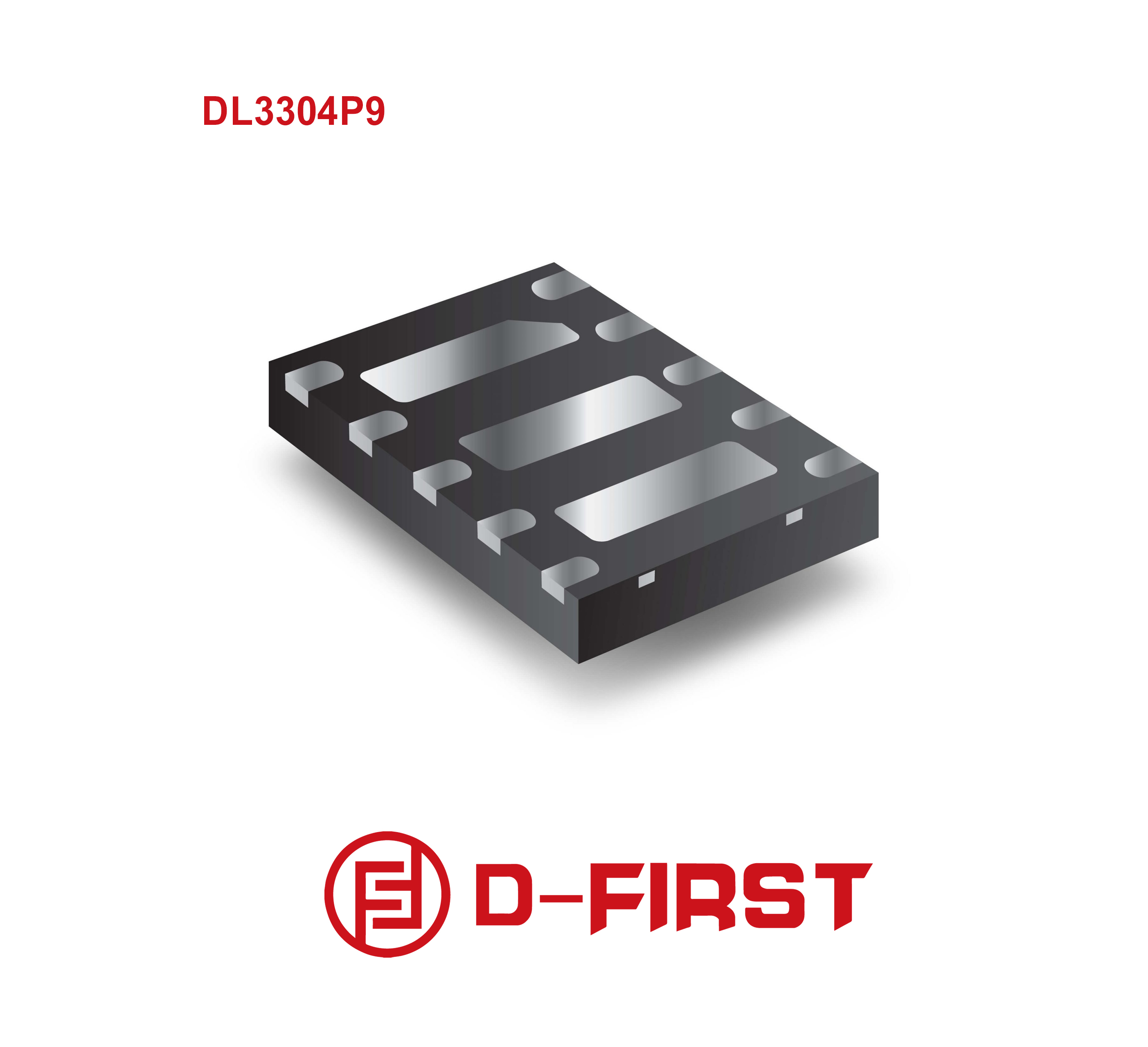

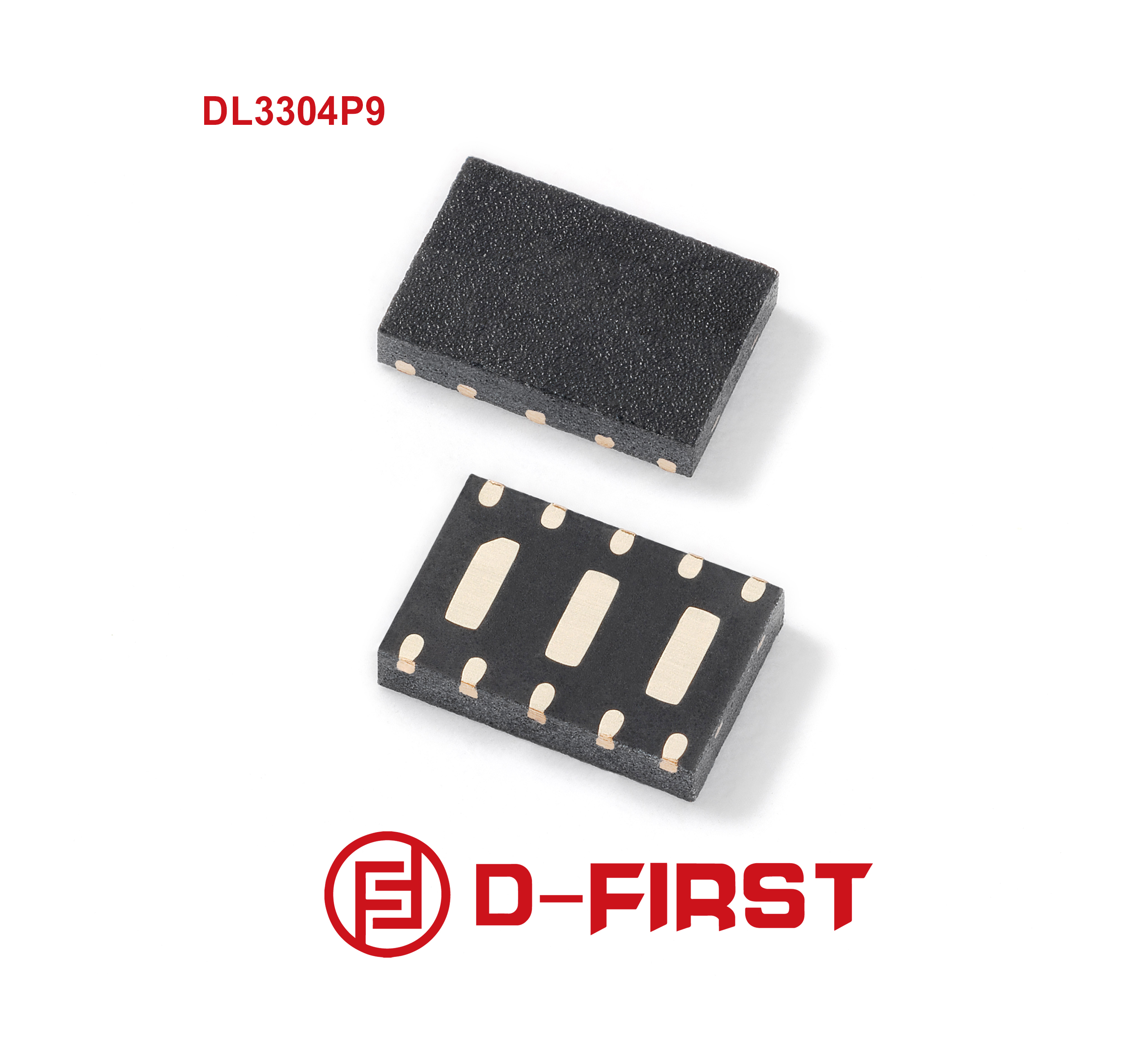

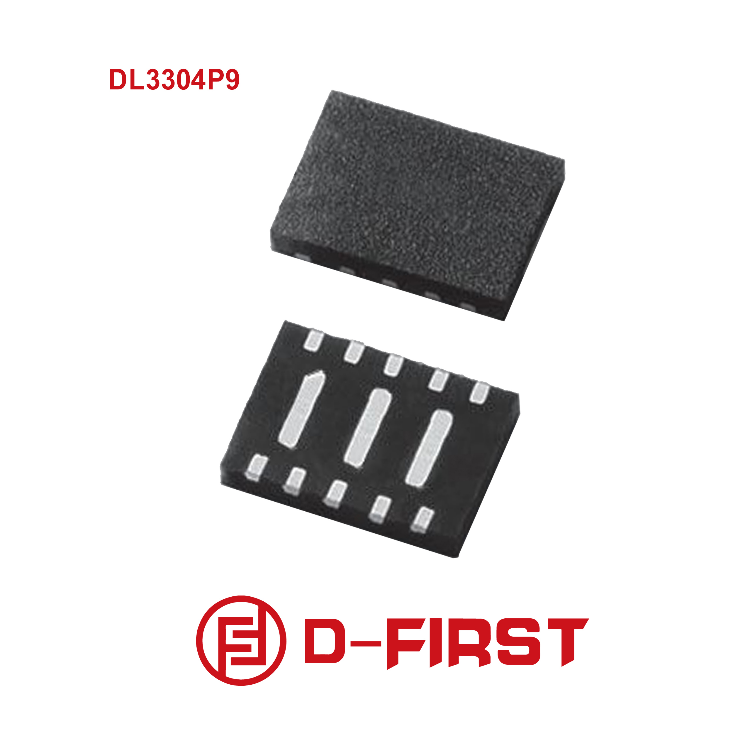

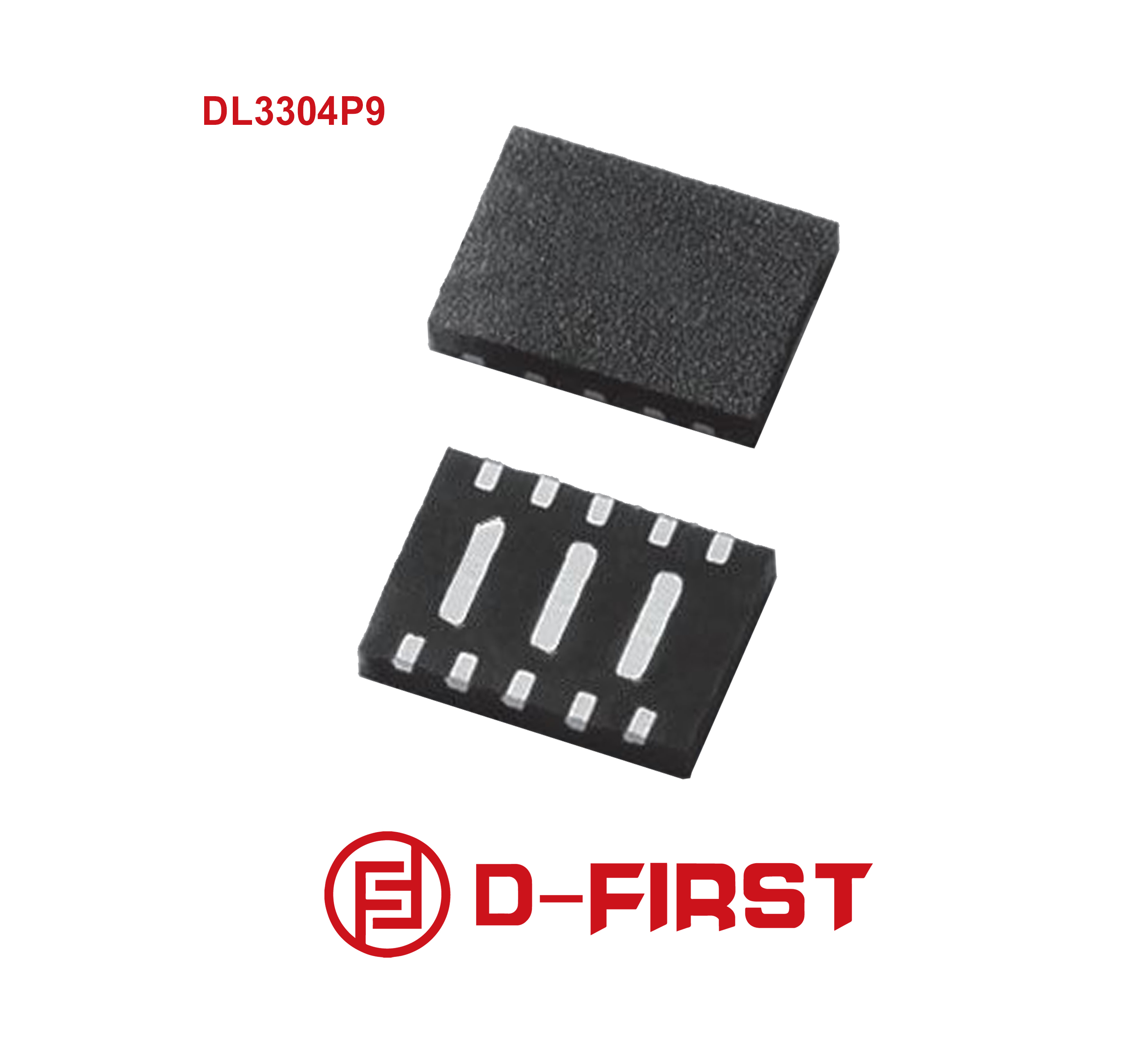

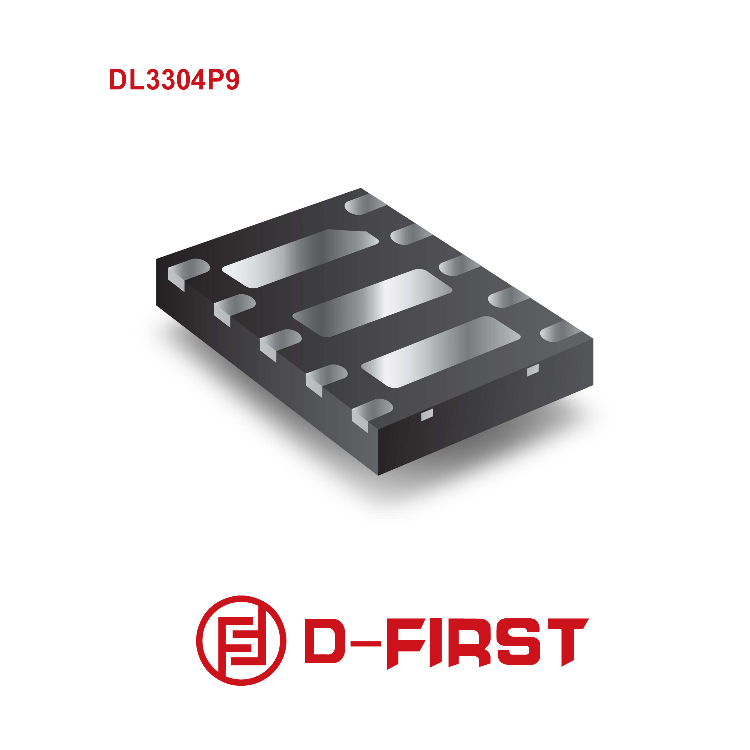

封裝/外殼：10-UDFN 焊盤

供應商器件封裝：SLP3020N10
