2016年5月31日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下世平推出基于眾多國際大廠技術和產品的低功耗自調整高效電源轉接器解決方案，其中包括符合高通QC2.0快速充電標準、符合MTK Pump Express快速充電標準的5V/9V/12V快速充電電源轉接器方案和65W~120W超低待機功耗電源轉接器方案。
隨著消費者節能意識逐漸加強，市面上越來越多的轉接器的待機功耗已經越來越低。而電子產品的屏幕越來越大，處理器的性能也越來越強并升級多核，導致產品的電池容量變大，這樣產品的充電時間不可避免的會變長。大聯大世平特別聯手眾多國際大廠，推出自調整電源轉接器，可以實現電源的電壓、電流隨著用電設備的需求而調整。從而實現在超低待機功耗的基礎上，進行快速充電的目的。
圖示1-大聯大世平的基于眾多國際大廠技術和產品的低功耗自調整高效電源轉接器解決方案系統架構圖
一、5V/9V/12V變電壓快速充電電源轉接器方案
1. 符合高通QC2.0快速充電Fairchild FAN501+FAN6100Q電源轉接器方案

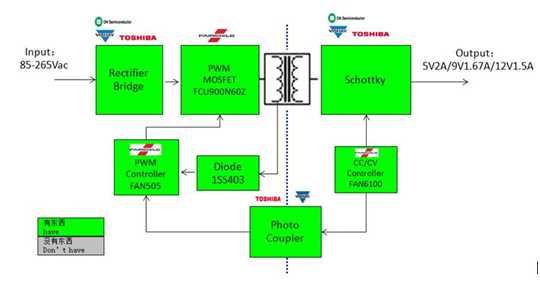

圖示2-大聯大世平符合高通QC2.0快速充電標準的Fairchild FAN501+FAN6100Q電源轉接器方案框圖
方案特點
o 輸入90-264Vac
o 輸出5V2A/9V1.67A/12V1.25A
o 恒流/恒壓
o 支持高通QC 2.0
o 毫瓦節省技術，提供超低的待機功耗，很容易滿足能源之星5
o 恒壓控制時，根據輸入電壓，有兩段固定的PWM工作頻率140kHz/85kHz
o 高壓啟動
圖示3-大聯大世平符合高通QC2.0快速充電標準的Fairchild FAN501+FAN6100Q電源轉接器方案照片
2. 符合MTK Pump Express快速充電TI UCC28640電源轉接器方案

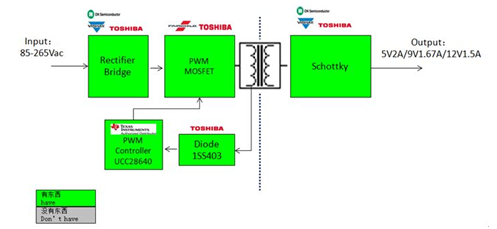

圖示4-大聯大世平符合MTK Pump Express快速充電標準的TI UCC28640電源轉接器方案框圖
方案特點
o 支持MTK快充協議
o 內部集成700V JFET
o 初級端調節消除光耦隔離
o +/-5%輸出電壓調節
o 過壓保護、過流保護、過溫保護
o 連續導通模式下，有120kHz最大開關頻率

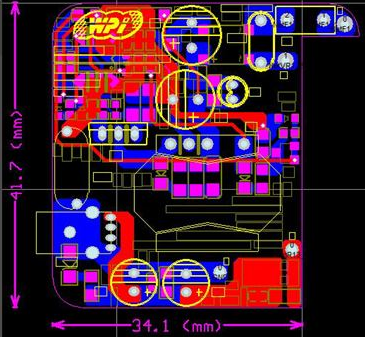

圖示5-大聯大世平符合MTK Pump Express快速充電標準的TI UCC28640電源轉接器方案Layout圖
二、65W~120W超低待機功耗電源轉接器方案
1. 輸出19V/3.42A的NXP TEA18361+TEA1792 65W電源轉接器方案

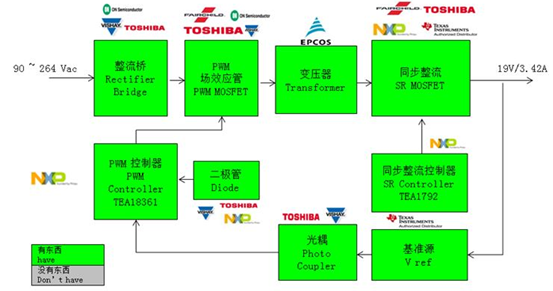

圖示6-大聯大世平的輸出19V/3.42A的NXP TEA18361+TEA1792 65W電源轉接器解決方案框圖
方案特點
o 輸入：90~264V（AC）
o 輸出：65W（19V/3.42A）
o 平均效率》90%
o 沒有負載功率功耗《30mw，輸出電壓可調節
o 集成X-cap放電
o 過電流保護（OCP）
o 功率超載保護（OPP）
o 高/低壓線路補償
o 兼容“能源之星V6.0”
o CoC二級相容
圖示7-大聯大世平的輸出19V/3.42A的NXP TEA18361+TEA1792 65W電源轉接器解決方案照片
2．輸出19.5V/4.62A的NXP TEA1755+TEA1792 90W電源轉接器方案

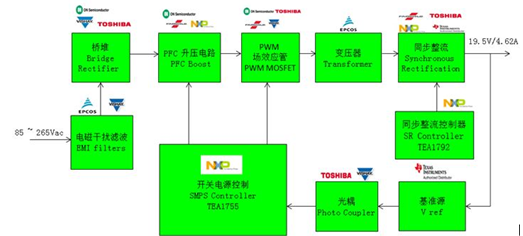

圖示8-大聯大世平的輸出19V/4.62A的NXP TEA1755+TEA1792 90W電源轉接器解決方案框圖
方案特點
o 輸入：85~265V（AC）
o 輸出：90W（19.5V/4.62A）
o 集成PFC和反激控制器，易實現小型化
o 兩段式PFC+QR ，提高效率，有效降低EMI
o PFC具有延時ON/OFF功能，降低待機功耗和提高輕載效率，175mW@264Vac
o 低功率操作狀態下可調最小峰值電流來降頻，保證低輸出功率下的高效率
o 極低功率水平下的間歇頻率模式，以實現高效工作
o 高PF值與效率：PF》0.95
o 平均效率》89.3%
o 符合能源之星標準和Erp lot 6標準
o 過壓保護（OVP）
圖示9-大聯大世平的輸出19V/4.62A的NXP TEA1755+TEA1792 90W電源轉接器解決方案照片
3. 輸出19.5V/4.62A的ON NCP1937+NCP4303 90W電源轉接器方案
圖示10-大聯大世平的輸出19.5V/4.62A的ON NCP1937+NCP4303 90W電源轉接器解決方案框圖
方案特點
o 輸入：85~265V（AC）
o 輸出：90W（19.5V/4.62A）
o 集成了功率因子校正（PFC）控制器及準諧振（QR）反激控制器
o 待機能耗降低至《10 mW
o 高壓?jiǎn)?dòng)
o 集成有源輸入濾波X電容放電
o 準諧振控制器帶谷底鎖定功能
o 平均效率》90%
o 4ms軟啟動定時器
o 精確過壓保護
o 可調的過功率保護
o 短路保護
圖示11-大聯大世平的輸出19.5V/4.62A的ON NCP1937+NCP4303 90W電源轉接器解決方案照片
4. 輸出19.5V/6.2A的ON NCP1937A 120電源轉接器方案

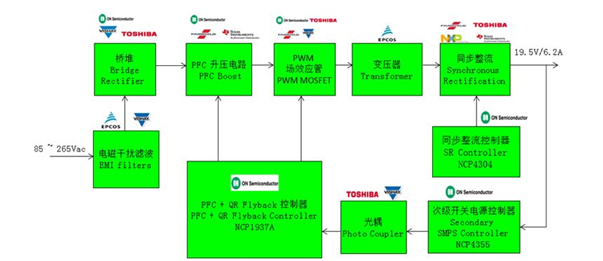

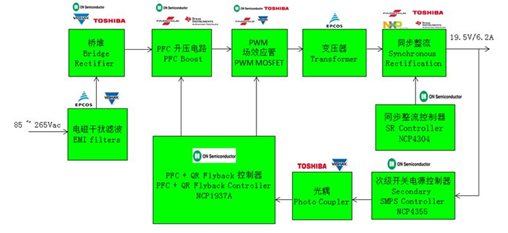

圖示12-大聯大世平的輸出19.5V/6.2A的ON NCP1937A 120W電源轉接器解決方案框圖
方案特點
o 輸入：85~265V（AC）
o 輸出：120W（19.5V/6.2A）
o 集成了功率因子校正（PFC）控制器及準諧振（QR）反激控制器
o 待機能耗降低至《10 mW
o 高壓?jiǎn)?dòng)
o 集成有源輸入濾波X電容放電
o 準諧振控制器帶谷底鎖定功能
o 平均效率》90%
o 4ms軟啟動定時器
o 精確過壓保護
o 可調的過功率保護
o 短路保護
圖示13-大聯大世平的輸出19.5V/6.2A的ON NCP1937A 120W電源轉接器解決方案框圖照片
