電子發燒友網訊：第十四屆高交會已經圓滿拉下帷幕。在這六天時間里，來自國內外的廠家在深圳會展中心的展臺上全方位展現他們最具創意的產品。既有跳著“騎馬舞”的機器人，也有當前熱炒的高清電視，有即將推行的4G網絡體驗，也少不了時下受熱棒的無線充電展示。在這種充滿創意的技術產品盛宴中，當然少不了電子發燒友網編輯的身影。

　　無線充電，作為這兩年最熱炒的一個概念，已經樹立了幾個標準，同時也已經推出了幾款備受市場歡迎的產品。從最早來自Palm的“點金石”，到最近的NOKIA旗艦LUMIA920都搭配了無線充電套裝。無線充電作為一款那么有潛力的技術，各大廠商斷然不會放過如此好的機會。在這屆高交會上，在人潮涌動的二號館里，就有不下三家廠家在推廣無線充電方案。

　　不用線也能實現充電？

　　在大家的意識里，要點亮一盞臺燈，如果不用到電線供電，就必須用電池供電。但在TDK的展臺我們看到了這個兩者都不用的臺燈。從現場工作人員的演示我們知道，只需要把臺燈放在一定的范圍內，就可以使電燈能夠亮起來。

　　圖一 TDK的無線充電臺燈

　　經過與現場工程師交流，這種電線供電是利用“磁場共振”方式來進行能量傳輸?shù)摹Ｆ渥畲蟮奶攸c(diǎn)在于在一定的距離內，不受供電與接收電能線圈之間距離變動的影響而持續充電。TDK用了一個形象的詞來描述這種方式：3D非接觸充電。根據TDK的工程師介紹，目前研發中的磁場共振型充電的效率約為80%，充電功率約為20W。他們的方案可以在距離桌面15CM的距離內無線充電。

　　TDK還跟我們介紹了他們符合Qi標準的智能手機無線充電方案。所謂的Qi標準，就是無線充電聯盟（wireless power consortium，簡稱WPC）推出的“無線”充電標準，在上面已經提過，Qi標準是以“電磁感應”式為工作方式。它具有便捷性和通用性?xún)纱筇卣?。首先，根?jù)標準規定，只要在產品上面有Qi的標識，都可以用Qi的無線充電器充電；其次，它攻克了無線充電“通用性”的技術瓶頸，可以在所有的電子產品上實行無線充電，這就為無線充電的普及提供了可能。

　　圖二 TDK無線充電底座

　　據TDK介紹，他們采用了薄板柔性化生產技術，生產出耐沖壓的產品5W規格（7V），并將其RX線圈的厚度限制在符合標準的0.8mm以下，同時它們已經開發出0.57mm的產品，這個對于以后設備的輕薄化更有幫助。

　　圖三 TDK無線充電線圈展示

　　TDK展示的是一個線圈的發射端，這就限制了手機接收端放置的位置，而根據他們的介紹，只要在發送端用到三個線圈，就能夠擴大可充電范圍，這樣就更方便使用。Ti早段時間發布的發射器bq500410a就是通過這種方式來擴大其充電半徑的。

　　世界首次量產的電磁耦合式產品

　　前面TDK所用到的無線充電方式只是幾種方式中最常見的一種，而村田電子在這屆的展會上給我們帶來了全球首次量產的電場耦合式無線供電模塊。據村田的工作人員描述，這款產品具有10W的高功率輸出。

　　圖四 村田無線供電模塊

　　所謂電場耦合無線供電，就是通過對置送電側電極與受電側電極，利用兩極間產生的感應電場來供電。這種方式具有抗水平錯位能力較強的特點。據技術人員介紹，這種電場耦合方式的構造很簡單，只要是在共電臺規定的充電區域內，無論將產品放在什么位置都可供電，可實現“位置自由（Free Positioning）”的供電。另外，由于可以將電極減薄，因此具有容易嵌入等其他方式所沒有的特點，這也得于它是無須線圈的先天優勢。

　　據村田電子介紹，按照電場耦合式制造出來的產品，其系統整體效率約為70%，這相對來說也是一個不錯的數值。同時由于這種方式下電流微小，因此電極部分的溫度不會上升，因此就算無線傳輸部位有金屬異物，也可以放心使用。而不像“電磁感應式”那樣，一般在有金屬的情況下會自動斷開充電，一面造成不必要的事故。

　　來自新西蘭的首創充電技術

　　說起新西蘭，大家應該會想起奶粉之類的東西，但這屆高交會上，位于9號館的新西蘭PowerbyProxi公司給我們帶來了世界最先進的無線充電技術。

　　圖五 新西蘭PowerbyProxi公司無線充電介紹

　　PowerbyProxi公司是在新西蘭奧克蘭大學成立的，這個公司成功發明出世界上最小、成本效益最高的無線供電接收器。據該公司的William Pryde介紹，這款產品接收器體積比較小，可以直接轉進現有的任何AA電池和手機內部，配合PowerbyProxi的發射器，就可以實現充電。并說到這是世界上第一種真正實現全覆蓋的無線充電平臺。

　　其實他這樣說也不無道理，如果能夠把整個接收器直接裝入電池或手機內部，那么對于OEM或者ODM廠商來說，整個無線充電的植入也變得更加便捷，在進行產品設計的時候就無須顧慮太多厚度方面的問題。

　　這種方式，可以說是充電效率、使用便利性、低成本、靈活設計等元素的完美合體。

　　如何做好無線充電的管理

　　在電磁感應式無線充電過程中，如果在充電范圍內出現異物，則會產生高溫從而影響整個充電過程，有時候還可能會帶來危險，所以在無線充電中要做好電源的管理。

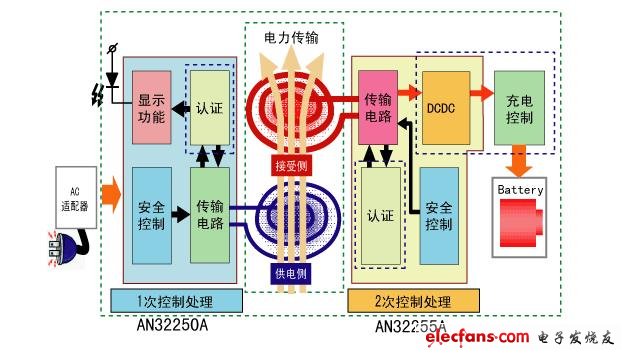

　　圖六? 松下無線充電方案框圖

　　在這次高交會上，來自日本的廠家松下給我們帶來了他們的最新系列產品AN32250A/55A/56A，這系列非接觸供電IC在供電時能夠執行處理。AN32250A就控制供電端的第一次處理，也就是通過異物檢測電路、過熱檢測電路、過壓檢測電路檢測非接觸供電時是否有異常，而AN32255A則控制電力接受端的第二次處理，也是通過實現檢測異物、識別功能內置等功能來保證無線供電的安全。而AN32256A控制符合Qi規格的接受端（2次控制處理），進行供電。

　　圖七 符合WPC標準的松下IC介紹

　　據松下的工程師介紹，他們的整套方案里還具有I2C接口和LED驅動電路，可將供電狀況和異常狀況通過接口和LED輸出，這樣就能使我們更直觀的檢測到整個系統給的工作情況。這些方案可以應用到手持電子設備系統上面。

　　市面上也有很多廠商致力于這方面的研究，希望能夠做出更多更好的方案使無線充電能夠達到足夠的安全。這也是廠商要注重的問題。

　　電子發燒友網編輯評論：

　　無線充電，作為一個如此有價值的技術，已經吸引到足夠多的眼球。按理來說，全面推廣應該是水到渠成的事情，但就目前的情況說來，卻是顧慮重重。

　　圖八 工程師演示無線充電

　　首先就是關于無線充電輻射的問題，我們目前生活里面所面對的電磁波已經足夠多了，又增加無線充電所產生的電磁，消費者估計還會產生顧慮。當前專門針對無線充電的標準尚未出臺，按照WPC的文件顯示，目前的無線充電產品的工作頻率在50—60HZ的范圍，其輻射水平理論不高。但有專家表示，縱使單個無線充電的輻射不高，但是疊加WIFI和電腦等各種輻射的水平，也會造成影響。因此如何設法避免輻射是首要考慮的問題。

　　其次，無線充電的技術沒有充分成熟，現在的無線充電標準陣型：一個是谷歌、AT&T和星巴克支持的“Power Matters Alliance”，也就是PMA標準；一個是得到諾基亞和LG采用的“Wireless Power Consortium”的Qi標準；另一個則是三星等19家公司支持的“Alliance for Wireless Power（“A4WP”）”標準。

　　在各大廠家專注不同標準的現狀下，很難做到標準化，這樣的對無線充電的全面推廣也是一個阻礙，因此如果能討論出一個通用標準或許是一個更好的解決辦法。

　　同時還有無線充電裝置的限制性，例如在充電角度及位置方面進行要求，充電效率不高，以及成本較高的現狀下。全面推廣這項技術應該說還沒有足夠的條件。

　　社會的發展總是向前的，新技術的興起會醞釀一次革命。相信在不久的將來，到處借充電器，周?chē)也孱^的時代會成為過去，我們拿著手機在公車上，會有無線充電提供，我們?cè)诔燥埖臅r(shí)候，也能夠一邊吃飯一邊充電，當充電像目前的WIFI那樣普及的時候，我們的生活方式就會向前一大步。期盼著這一天的到來，也希望在各大廠商的努力下，我們能夠更簡便，更輕松的享受科技帶給我們的樂趣。
