　　而在筆記本電腦等產品中廣泛使用的適配器/外部電源方面，“能源之星”的2.0版規范已于2008年11月1日開始生效。以“能源之星”的2.0版外部電源規范為例，這規范要求輸出功率大于49W的外部電源（典型產品如筆記本適配器）的工作能效從1.1版的84%提升至87%,待機（空載）能耗從不超過750 mW降低到不超過500mW,而功率因數（PF）也要求不低于0.9.歐盟EuP生態設計指令2005/32/EC規范No278/2009的第一階段和第二階段要求分別將自2010年4月及2011年4月開始生效，其中第一階段的要求是輸出功率大于51W的外部電源工作能效不低于85%,空載能耗不超過500 mW,第二階段的空載能耗要求不變，但能效要求提開至87%.

　　除了這些應用，LED照明或稱固態照明（SSL）如今也是炙手可熱的應用，1.0版的“能源之星”SSL規范已自2008年10月1日生效，要求關態（off-state）能耗為零，最低能效要求根據應用的不同（如聚光燈、戶外燈等）而不同，功率因數要求方面，商業應用是不低于0.9,住宅應用是不低于0.7.

　　電源及LED照明應用設計挑戰

　　這些關鍵電源及LED照明應用為設計工程師帶來了挑戰，既需要增加能效密度，又要改善功率因數，并提高產品的可靠性。

　　具體而言，由于總能效要求及散熱限制，設計工程師必須致力提升能效，即便是在低功率應用（或輕載）時也是如此。此外，并不是只有在較高功率電平時才要求功率因數校正（PFC），相對較低的功率時也可能要求PFC.此外，這些應用中常常會面臨空間受限的問題，特別是在以LED照明替代傳統燈泡的應用中?？傮w可靠性也非常重要。輸入電源范圍也要更寬，支持277Vac電壓。此外，還面臨一些特定照明要求，如三端雙向可控硅開關元件（TRIAC）調光等。

　　應對策略

　　要應對這些關鍵電源及LED照明應用的設計挑戰，需要采用更新的技術或優化的電源拓?fù)浣Y(jié)構及方案。

　　以平板電視應用為例，為將能效提至最高，可將傳統采用的冷陰極熒光燈（CCFL）背光替換為新興的LED背光，如直下式背光或側光式背光，不僅有助于纖薄型電視設計，還幫助降低能耗，提升能效。如果維持采用目前性忦比仍然更高的CCFL背光，也可以采取不同的有效措施，如在提供同等光輸出的條件下減少燈數量及降低能耗，或采用新穎的逆變器驅動器方案，如液晶電視集成電源（LIPS），減少一個電源轉換段，提升能效并降低成本。

　　安森美半導體以領先產品及方案來支持高能效趨勢

　　安森美半導體身為首要的高性能、高能效硅方案供應商，提供電源管理及LED照明方案來節能，幫助客戶滿足并超越世界各地的電源規范標準（工作能效、待機能耗、低靜態電流及功率因數校正等），成本平價或比傳統方案更低。

　　需要強調的是，安森美半導體采用整體途徑來實現高能效，包括：

　　1）降低待機（空載）能耗。包括使用準諧振（谷底開關）、在2段式轉換器關閉PFC段等更好的拓?fù)浣Y(jié)構，以及采用頻率反走、跳周期、軟跳周期和高壓自舉（bootstrap）電路等新技術。

　　2）提升電源工作能效。包括使用更好的器件，如場效應晶體管（FET）和二極管，以及使用更好的拓?fù)浣Y(jié)構，如頻率反走、同步整流，及準諧振、完全諧振、有源鉗位（反激或正激）等軟開關技術。

　　3）功率因數校正（或減少諧波）。包括將PFC與主轉換器結合，以及優化指定應用和電平的PFC控制模式，如非連續導電模式（DCM）、臨界導電模式（CrM）或連續導電模式（CCM）。

　　安森美半導體針對這些關鍵的電源及LED照明應用提供眾多的領先產品，如PFC控制器、交流-直流（AC-DC）控制器、高壓MOSFET、LED驅動器、整流器、次級同步整流控制器、直流-直流（DC-DC）開關穩壓器及低壓降（LDO）穩壓器，并基于這些領先產品提供高能效的GreenPoint?參考設計，用于ATX電源、筆記本及打印機電源適配器、電視、固態照明及其它應用。

　　例如，安森美半導體用于臺式機ATX電源的255 WGreenPoint?電源參考設計在100、115、230及240Vac輸入電壓條件及25%、50%及100%額定輸出功率等條件下的能效高于85%,符合80PLUS銀級能效規范及“能源之星”5.0版臺式機電源規范，并符合IEC61000-3-2功率因數要求，功率因數在多種輸入電壓條件下高于0.95.值得一提的是，這些數據均是在41長的線纜末端獲得，經過了完全測試，強固且性價比高，屬于可投產型設計，參見圖1.

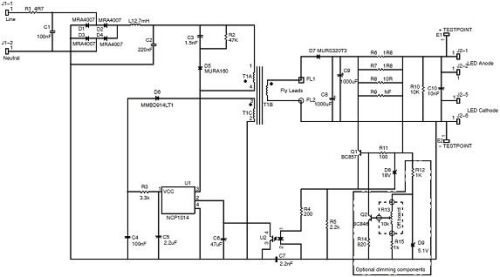

　　又如，在通用LED照明應用方面，安森美半導體對一款從零售商店購得的鹵素?zé)襞_燈，采用LED模塊進行重新設計。原35 W鹵素?zé)粼?20Vac時的輸入功率為41.7 W,亮度為744流明，而基于安森美半導體NCP1014構建的LED模塊的LED臺燈在120Vac條件下的輸入功率僅為10.9W,即能耗僅相當于傳統鹵素?zé)舻?/4,但光輸出卻高于鹵素?zé)?，達到795流明。這采用LED模塊的新臺燈設計既減小產品體積，又極佳地實現節能。這LED模塊的電路圖參見圖2.

圖2:采用基于NCP1014的LED模塊重新設計的臺燈的電路圖

　　安森美半導體旨在成為高質量、高性價比、高性能電源管理方案的首選供應商，除了推出關鍵的控制、驅動及電源轉換IC,還配合推出高壓MOSFET及整流器產品，并提供豐富的整流器封裝系統，包括新的SO-8FL整流器封裝，其熱性能幾乎與DPAK小巧封裝一樣好。

　　總結：

　　計算機、平板電視、適配器等關鍵電源應用及LED照明應用面臨更高能效要求，并為設計人員帶來挑戰。安森美半導體現有構建高能效電源及LED照明應用的先進技術及產品，且是完整解決方案供應商，提供高性能、低系統總成本的差異化GreenPoint?參考設計，既提升工作能效，又降低待機能耗，同時還提供高功率因數，以整體途徑幫助客戶符合或超越世界各地的高能效規范要求。
