MAX8516, MAX8517, MAX8518 1.42

2010-04-10 21:27www.elecfans.co 本站我要評論（0）我要收藏
MAX8516, MAX8517, MAX8518 1.425V至3.6V輸入、1A、0.2V壓差的LDO穩壓器

MAX8516/MAX8517/MAX8518低壓差線性穩壓器可在低至1.425V的輸入電壓下工作，能夠提供高達1A的連續輸出電流，而最大壓差僅為200mV。輸出電壓可以設置為0.5V至(VIN - 0.2V)，且在負載和輸入變化、以及0°C至+85°C溫度范圍內保持1.4%的精度。

這些穩壓器使用小型、1µF的陶瓷輸入電容和4.7µF的陶瓷輸出電容，輸出電流可達1A。高帶寬提供了極佳的瞬態響應特性。僅使用4.7µF陶瓷輸出電容時，可將由20mA至1A負載電流跳變引起的輸出電壓變化限制在45mV以內，如果增加輸出電容，則電壓變化將會更小。

由于采用內部p溝道MOSFET調整晶體管設計，MAX8516/MAX8517/MAX8518在直通情況下電源電流僅為340µA (典型值)。軟啟動減小了浪涌電流。其它功能還包括邏輯控制的關斷模式、短路保護和熱過載保護。

MAX8517具有電源就緒(POK)輸出，當穩壓器的輸出在其額定輸出電壓的±10%范圍內時，POK輸出變?yōu)楦唠娖健AX8518具有150ms上電復位輸出功能。

該系列器件提供10引腳µMAX®封裝，包括一個裸露焊盤以實現最佳功率耗散。

  • 1.425V至3.6V輸入電壓范圍
  • 輸出1A電流時保證200mV壓降
  • 在負載、輸入電壓、溫度(0°C至+85°C)變化范圍內具有±1.4%的輸出精度，±0.6%的初始精度
  • 可選用陶瓷電容
  • 快速瞬態響應
  • 320µA工作電源電流
  • <25µA關斷電源電流
  • 短路保護
  • 熱過載保護
  • 軟啟動限制浪涌電流

    • 應用/使用

    自動測試設備(ATE)
    網絡
    筆記本電腦
    光模塊
    PDA
    后置調節器
    服務器
    存儲
    無線基站

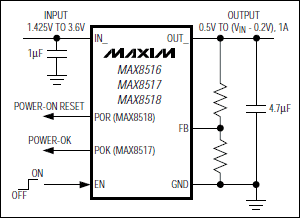

    MAX8516、MAX8517、MAX8518：典型工作電路
    典型工作電路

    標簽：LDO穩壓器(3)
