最低功耗MCU C8051F91x,C8051F90x(Silabs)

芯科實驗室(Silicon Laboratories)近期推出業內最低功耗的微控制器系列C8051F91x/0x，主要應用在可攜式設計和其他強調省電的嵌入式系統，例如智能儀表、RFID標簽、個人醫療設備、感測接口、能源采集、家庭安全系統，以及煙霧和火災探測器等。

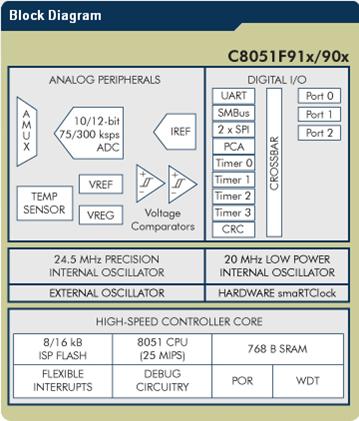

架    構

C8051F91x/90x是silabs公司推出的基于8051內核，采用三級流水線的執行架構的一款高集成度、高性能、低功耗的8位MCU。具有業內最低功耗的性能，該處理器在25MHz、電壓范圍1.8V至3.6V條件下工作時，僅需4mA工作電流，而在保持RAM數據不丟失的情況下，低壓檢測功能關閉，MCU的休眠電流低至10nA。

特    性

超低功耗：

C8051F91x-C8051F90x產品線創新的8位架構包含1個高效率直流升壓轉換器和1個線性穩壓器LDO，它最多可提供65mW功率給內部微控制器和其它元器件，它的出現使得系統廠商能夠發展出真正的單電池系統解決方案。

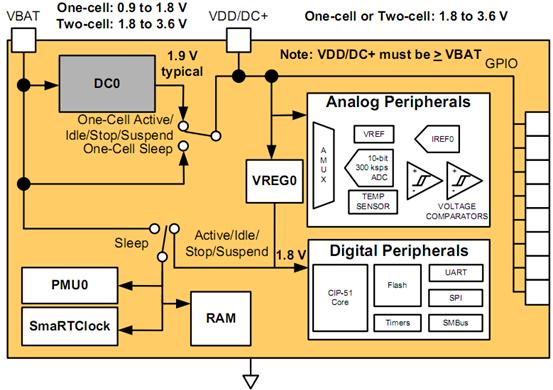

在一節電池模式下：DC/DC轉換器在Active/Idle/Stop/Suspend模式下被使能，此時VBAT為電源輸入，VDD/DC+為輸出，通過DC/DC可以將電源電壓升到1.9V并提供給MCU內部LDO和模擬外設。在sleep模式下，DC/DC轉換器被關掉，此時GPIO、RAM、PMU0及SmaRTClock由VBAT直接供電，數字外設和模擬外設基本關斷。

在兩節電池模式下：DC/DC轉換器關掉，電源由VDD/DC+直接給到MCU的模擬外設，并通過LDO給數字外設提供電源。

工作電壓范圍0.9V至3.6V

多個省電模式：

這些領先業界的低功耗規格不僅能讓制造業者延長其終端產品的電池壽命，且能進一步采用體積更小的電池，以節省額外的系統成本。

高性能：

高效的內核設計，處理能力到達25MIPS。

70%的指令為1-2時鐘周期

8051指令兼容

高集成度：

12bit(±1.5 LSB)的模數轉換器。

16KBytes的flash，768Bytes的RAM。

兩個比較器。

16bit的可編程計數器陣（可提供多達6路8/9/10/11/16位PWM信號）。

一個看門狗定時器。

兩個高精度時鐘振蕩器。

Silicon Laboratories副總裁Mark Thompson表示，“在普通工作模式下，Silicon Labs的F91x/0x系列在不犧牲性能、功能或規格的情況下提供最低的電流，大幅超越其它競爭產品。Silicon Labs在睡眠和工作模式下所提供的最低功耗，沒有任何其它的MCU供貨商能夠匹敵，這進一步鞏固了我們面向省電應用的超低功耗微控制器領域中的領導地位。”

應     用

SHAPE  * MERGEFORMAT

RFID Tags

水表/氣表

煙霧/火警報警器

節能產品

健康醫療

產 品 系 列

開 發 支 持

Silicon Labs所提供的多元化開發工具有助于加速設計和產品上市時間。F91x/0x系列的開發支持有功能完整的F91x/0x開發套件、基于F91x/0x的ToolStick和可選購的ToolStick編程器。此外，Silicon Labs的C8051F9xx示范代碼和可協助設計人員進行電源最優化設計的電池壽命評估GUI，除了可在www.silabs.com/pr/lowpower取得外，同時包含在每一份開發套件CD中。
