英特爾大連芯片廠揭秘 - 探訪英特爾中外芯片晶圓廠:CPU是怎樣煉成的?

秩名 發表于 2012-09-08 11:35 | 分類標簽:芯片晶圓晶圓廠CPU




  英特爾大連芯片廠揭秘

   英特爾大連芯片廠是英特爾在全球第八家300毫米晶圓廠,投產后將首先生產芯片組產品,支持從筆記本電腦,高性能臺式機到基于英特爾至強處理器的服務器 等各種領先產品。一塊使用65nm制程的300毫米晶圓上有數百個芯片,芯片的晶體管線寬比人的頭發絲還要細1400倍。新工廠將首先采用65nm制程技 術。

  揭秘大連英特爾亞洲首家晶圓制造工廠

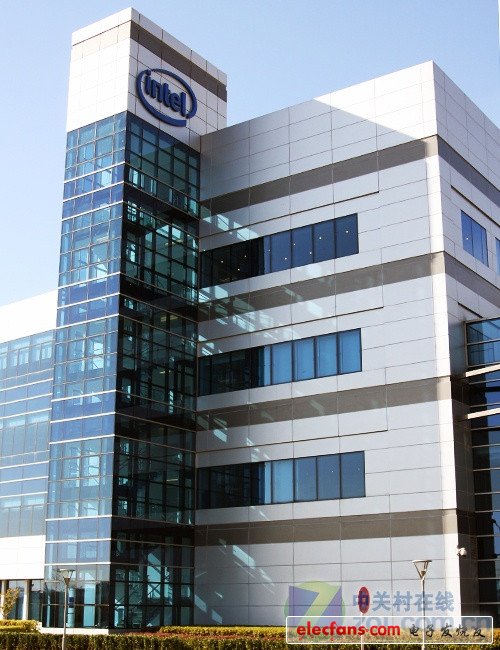

  英特爾大連芯片廠綜合辦公樓

  隨后,我們有幸來到了英特爾大連芯片廠綜合辦公樓進行了參觀。作為英特爾在全球第八家300毫米晶圓廠以及亞洲的第一個晶圓制造工廠,大連芯片廠有著嚴格的安保措施。

  揭秘大連英特爾亞洲首家晶圓制造工廠 揭秘大連英特爾亞洲首家晶圓制造工廠

  大連芯片廠沙盤圖

  目前英特爾大連芯片廠已經建成投產,從沙盤中我們還可以看出未來大連芯片廠還將會有二期建設,擴建后的工廠無疑將會擁有更高產能。
