十、外國牛人DIY超聲波傳感器檢測避障機器人（圖文）

　　電子發燒友網訊：這是我做的第一個機器人，我會詳細記錄下每個程序，以方便那些初學者借鑒，準確說來我做的是一個履帶式的，由picaxe28x1控制，超聲波傳感器檢測的障礙物躲避機器人。

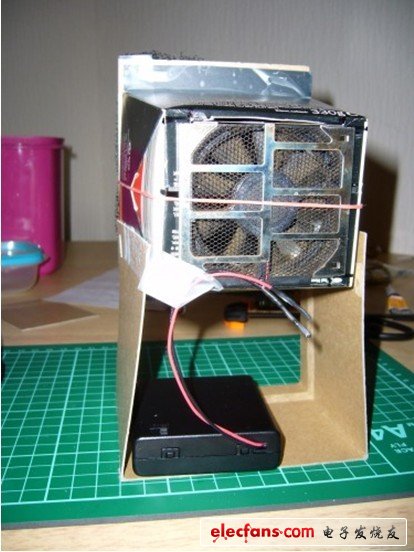

　　首先我焊接了一個排煙裝置。這個風扇我是從一個報廢的筆記本上拆下來的，我把它通過一個盒子將其連接到一個碳纖維金魚缸過濾器上，之后接上電池盒。

　　因為我是用F/F跳線連接模塊的，因此我需要焊接出相關的針腳，我會在picaxe上面額外添加一些插針，需要注意的是要注意針腳焊接的準確位置和角度。

　　因為HC-SR04超聲波傳感器明確的額定電壓是5V，而picaxe28X1也是在5V的電壓下工作狀態才是最佳的，同時我們用到的電機L294D的需要，因此我還做了一個5V的電壓調節器去保證超聲波傳感器免受電壓波動影響。這樣就可以保證我們機器人模組能工作在一個很穩定的電壓狀況下。具體做法就是我用一個工作電流1A的，5V固定電壓調節器，并將其連接到6個AA電池去提供一個7.2V輸入，5V輸出的電壓。
