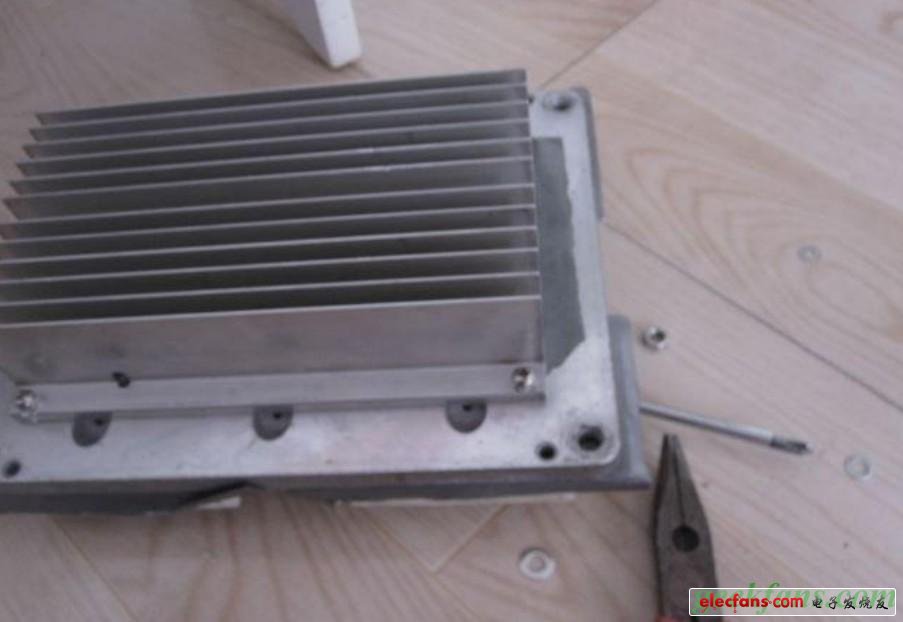

在背面加上散熱片。

　　對于零基礎的人這里我對一些基本的電子元件的使用方法做出講解。

　　開關管：

　　場效應管（MOS）：具有輸入電阻高（108～109Ω）、噪聲小、功耗低、動態范圍大、易于集成、沒有二次擊穿現象、安全工作區域?qū)挼葍?yōu)點。但是不適合在高電壓下工作。絕緣柵雙極型晶體管（IGBT）：是由三極管和場效應管組成的復合全控型電壓驅動式功率半導體器件，兼有場效應管的高輸入阻抗和三極管的低導通壓降兩方面的優點。三極管飽和壓降低，載流密度大，但驅動電流較大;場效應管驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。

　　總的來說就是，只需要小的功率就能驅動較大的功率，而且內阻小發熱小。可控硅（晶閘管）：是靠電壓控制，優點價格低，電流大。缺點一旦打開就不能關閉，直到?jīng)]有電流通過。因此是制作電磁炮的首選。

　　三極管：靠電流的大小進行控制。

　　使用方法：

　　使用方法：

　　三極管是

　　2.控制電流。1.負極3.接正極

　　如果是IGBT MOS等

　　1.控制2.正極3.負極

　　二極管

　　整流二極管：將交流電轉化為直流電（只允許電流一個方向流動 由于恢復速度不同，還分為快恢復、超快恢復、肖特基。

　　開關二極管：利用單方向性起開關作用

　　穩壓二極管：當電壓過高時會擊穿，這時就相當于短路，起到降其它元件。用法是并聯在需要保護的元件上。

　　發光二極管：發光作用

　　集成電路（IC）：把大量元件做在一起，成為一個有控制作用的個色的小方塊）

　　穩壓塊：（和上圖一樣）1.輸入2.負極3.輸出（長相和IGBT差不

　　電阻：

　　定值電阻：起到阻礙電流流動的作用可調電阻（電位器）：阻值可以改變

　　電容：起儲存電荷的作用，工作的特點是不允許兩端的電壓突變，如果電壓突變電容就會放出電流使兩端電壓相等。（并聯在電路中起濾波作用）。由于電容中間是絕緣的因此直流電無法通過，由于交流電的方向在不斷變化，所以交流電能通過電容。（串聯在電路中起隔直作用。

　　電感：當通入不斷變化的電流進入后，會感應出相反的電動勢，因此會產生感抗而阻礙電流的前進，如果是高頻輸入由于變化極快，因此感抗更強。由于直流電不會變化，所以電感的特點是通直流，阻交流（頻率越高，阻礙越強）。電感還不允許通過的電流發生改變，如果發生了改變，就會升高電壓來使電流不變。（就是這個原因，所以功率電路的設計要求較高，不然會擊穿）

　　變壓器：

　　電源變壓器：改變電源電壓（不能調整，電壓是初級和初級的匝數比）

　　調壓器：可以根據自己的需要改變電壓。

　　隔離變壓器（互感器）：有時一個部分出現故障會導致其他部分出故障，就會影響到另一部分，這時就用它來保護。在功率電路上還用來使兩個開關管輪流工作。

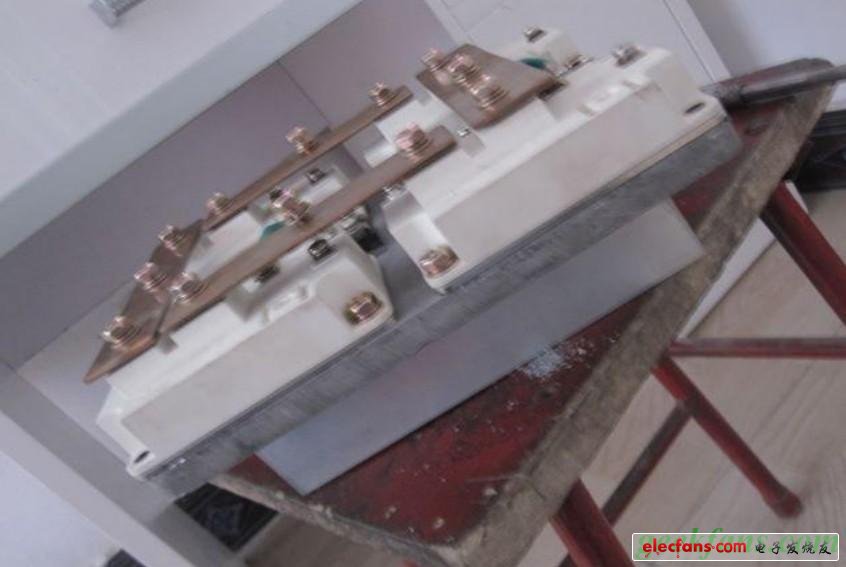

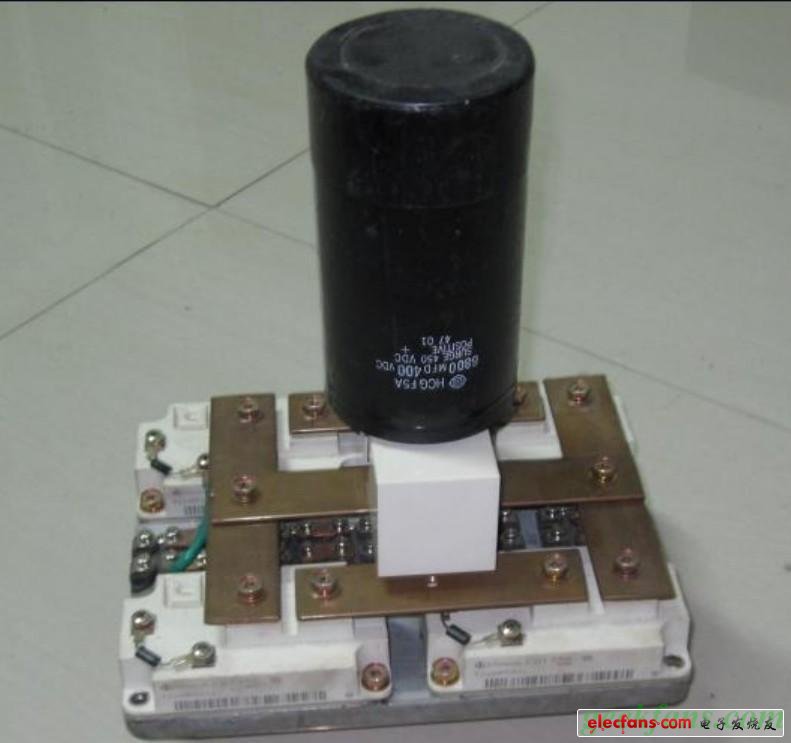

　　來幾張圖片給大家過癮。

　　（圖片來源：AOHO）

　　安全準備：

　　千萬不要試圖觸摸通電運作中的高壓電設備/電弧，電容充電后可以在很長一段時間儲存足以致命的能量，在大容量或是高壓電容上一定要加上適當?shù)男箟弘娮瑁⒃陉P(guān)機后一段時間才觸摸。永遠要知道自己在干什么，會有什么效果，盲目試驗是安全的最大敵人。

　　一定要保證有一個高度清醒的大腦！！！

　　嚴禁酒后操作！！！

　　由于實驗造成的一切安全事故，論壇和作者概不負責！！

　　1.如果您身上有心臟除顫器，或任何植入/非植入式電子醫療器具，請您不要操作任何高壓電設備！

　　2.你對周?chē)娜艘蟾帕私庖幌拢绻車惺褂眯呐K除顫器，起搏器的人，禁止啟動特斯拉線圈！！特斯拉線圈的電磁干擾很大，可能會損壞他們使用的裝置，導致死亡！！

　　3.確定周?chē)鷽](méi)有精密儀器設備，如果你在醫院附近或者是在一些研究所旁邊，禁止啟動特斯拉線圈！！可能會干擾他們的設備正常運轉。

　　4.確保測試區附近的大型金屬物件/儀器外殼均已接地，以防其累積出有危險性的電荷，如測試區附近有電容器，請確保測試后立刻放電！

　　5.在家玩的話，注意旁邊不要有貴重家用電器，如果電腦，打印機，電視機，等等~，以免被劈壞。高壓電設備產生的電磁波有可能燒毀電器內敏感的原件，引致電器失靈/損壞。

　　6.確保特斯拉線圈可靠地接地（絕對不要和用戶的地線接上），地線可以接到金屬暖氣管上（小功率特斯拉線圈可以，大功率的，必須要有專用地線）。

　　7.在以上情況允許之后，確保自己在安全范圍。不要讓閃電劈到自己！！

　　8確保供電線路保護機制可靠，可以在過載或短路的情況下斷開電路，（檢查進戶空氣開關是否可靠，專門給特斯拉線圈的供電線路上安裝保險）。

　　9消防安全，高溫的電弧能點燃易燃物料，測試前請移除測試場附近的易燃物料，同時放置適當?shù)臏缁鹌鞑摹?/p>

　　10.實驗時候，至少保證2個或多個可靠的人陪你一同實驗（操作由你一個人完成，TA們負責在遠處看，不參與你的實驗，并保證他們有能力處理應急事故，可以冷靜的面對事故，性別不限）！！

　　11特斯拉線圈上電運轉的時候，聲音很大，要做好心理準備。

　　12確保可以滿足以上條件的時候，可以通電實驗！
