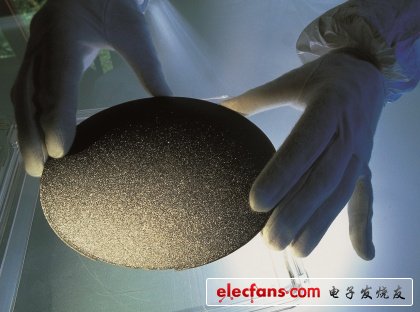

一塊硅谷晶圓芯片：人造鉆石晶圓

　　電子發燒友網訊：這周，美國硅谷又將另外一項重要的半導體技術成就載入歷史史冊。該半導體重鎮成功研發出一種特殊的鉆石。知名人造鉆石廠商Element Six正式宣布成功開發出美國本土首款特殊材料半導體工藝的鉆石樣品，并有望最早在6月份實現批量生產。

　　Element Six公司計劃雇用約20人，控制采用全自動化學氣相沉積（chemical vapor deposition，簡稱CVD）工藝制造。該公司將計劃花費1千萬美元建造2萬英尺廠房生產線進行該產品的生產，預估每年產能價值約數百萬美元的人造鉆石。

　　CVD工藝首先需要在真空室內為鉆石材料基質表面注入氣體和微波能量。該鉆石應用范圍很廣，包括電子或與電子相關的技術產品領域。

　　由于大量的單晶鉆石能夠被擠壓出非常薄的線狀物，因此，被常用于目前先進的前沿技術——DRAM的技術攻關中。另外一些鉆石材料也在通訊和功率半導體元器件領域充當著熱熱傳播的散熱重要角色。一些高功率激光器也是基于Element Six的人造激光進行研發。

——電子發燒友網版權所有，轉載請注明出處！

翻譯/編輯：David
