參數測量單元(PMU)的布線指南

摘要：本應用筆記討論了多種措施來指導系統設計人員采用正確的布局和信號走線技術。對布線設計和元件的相關介紹將減少用戶在使用PMU時的噪聲，并有助于處理散熱問題。

概述

同所有的精密電子電路一樣，選擇合適的外圍元件和電路布線能夠獲得盡可能好的性能。本應用筆記將描述PMU元件MAX9949/MAX9950在電路設計、補償、布線和散熱處理方面的要求。

器件描述

MAX9949/MAX9950是適用于自動測試設備(ATE)和其他類似儀器的雙路PMU器件。它具有尺寸小、寬加載、測量范圍，精度高等特點，非常適合每引腳或每點需要一個PMU的測量設備。MAX9949/MAX9950內置緩沖驅動，可以根據用戶需求對PMU器件電壓和電流的工作范圍進行擴展。

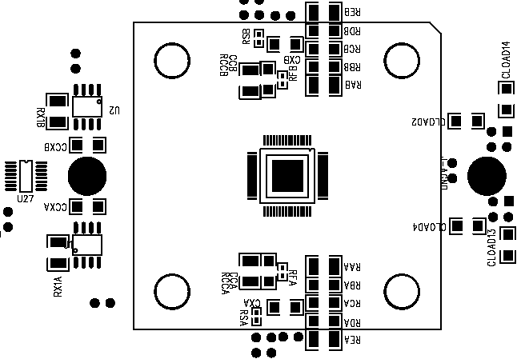

典型電路

點擊放大

補償

供電

所有供電端都應當在盡可能靠近PMU引腳的位置放置高頻旁路電容。大多數情況下，0.1μF的陶瓷電容即可滿足要求。MAX9949/MAX9950能為負載提供高達25mA的驅動電流。對于使用低阻抗負載或容性負載的應用，需要電源端提供更大的電流。在每4到6個PMU器件的電源部分增添一些1μF的旁路電容有助于改善電路的動態特性。

主放大器

PMU的主放大器經過一個120pF電容補償后，對于高達2500pF的負載可保持穩定。小的補償電容可以獲得快速的上升時間，但延長了放大器的建立時間。

散熱

MAX9949/MAX9950采用64-TQFP封裝，具有高效的散熱性能。有兩種封裝供用戶選擇：裸露焊盤位于封裝頂部(-EPR)或位于封裝低部(-EP)。

擇：裸露焊盤位于封裝頂部(-EPR)或位于封裝低部(-EP)。

在使用封裝底部導熱的器件時，電路板上的散熱焊盤應做在頂部布線層。請注意：裸露的焊盤在電氣上已連接到芯片的負電源(VEE)。因而該焊盤必須連接在系統的VEE，或保持浮空。不要將裸露焊盤連接到其它電氣網絡。裸露焊盤的寬度和長度不要超出散熱焊盤1mm。參考EIA/JEDEC標準的JESD51-5 和JESD51-7以了解進一步的細節。)

在采用封裝頂部導熱的器件時，建議采用有效的散熱措施。在封裝頂部安裝一個液冷硅樹脂散熱器或水冷/液冷散熱片。請務必注意，裸露焊盤在電氣上已連接到芯片的負電源 (VEE)。

結論

通過合理選擇外圍元件和布線，用戶能在最終產品中充分發揮PMU的高精度和高效性能。
